Замена материнской платы Amazon Fire HD 10

Избегайте поддевания возле правого нижнего угла из‑за разъёма ЖК‑дисплея

Используйте пластиковый инструмент для открывания, чтобы приподнять экран в правом углу.

Пока не снимайте экран полностью — подключён ZIF‑разъём.

Поднимите экран и дигитайзер от корпуса.

Возможно понадобится приложить усилие из‑за клея.

Обратите внимание на ZIF‑разъём.

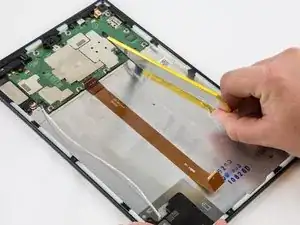

Отключите ленточный разъём от стороны дигитайзера руками или пластиковым инструментом для открывания.

Полностью снимите экран и дигитайзер с корпуса.

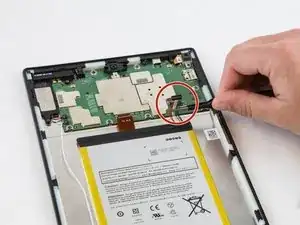

Найдите силовой кабель, соединяющий батарею с материнской платой.

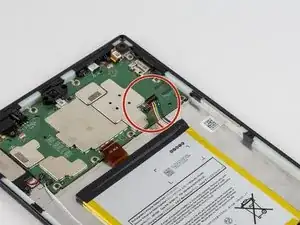

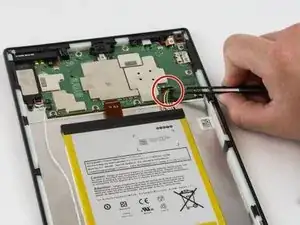

Осторожно отключите силовой кабель батареи, чтобы разъединить батарею и материнскую плату.

На третьем изображении показано, как это выглядит с отключённым силовым кабелем батареи.

Начните с поиска мест расположения двусторонней отрывной ленты.

Не поднимайте батарею при выполнении следующего шага — вы её погнёте. Она очень гибкая.

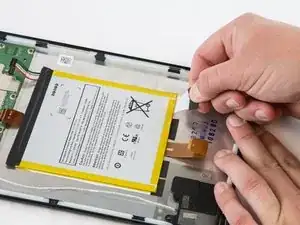

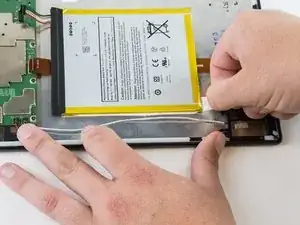

Потяните чёрные мягкие язычки, чтобы ослабить клеевую фиксацию ленты.

Тяните язычки медленно и непрерывно от корпуса, пока клей полностью не выйдет.

Повторите для всех 4 язычков, пока батарея полностью не освободится от приклеивания к задней панели устройства.

Убедитесь, что весь клей удалён, прежде чем пытаться поднять батарею из корпуса.

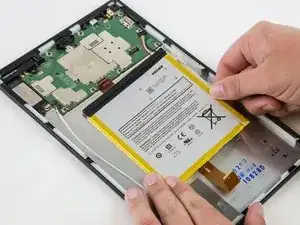

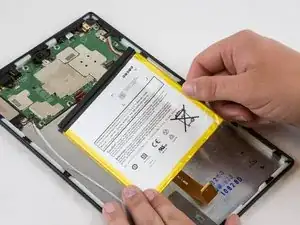

После полного освобождения батареи от клея просто поднимите батарею из корпуса.

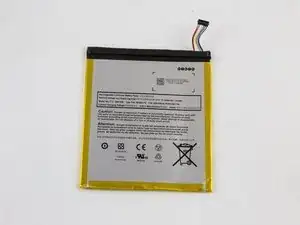

Осмотрите батарею на предмет протечек.

Пожалуйста, соблюдайте все правила и законы США при утилизации или переработке батареи.

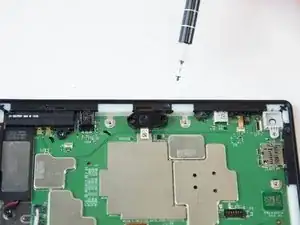

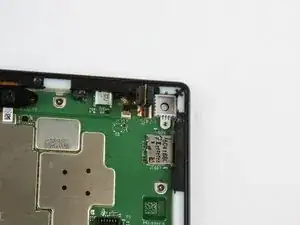

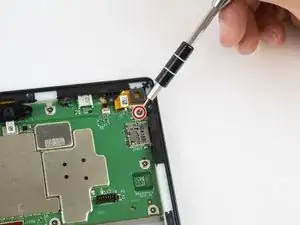

Выверните один винт T5 Torx у основания камеры.

После снятия поставьте винт в безопасное место.

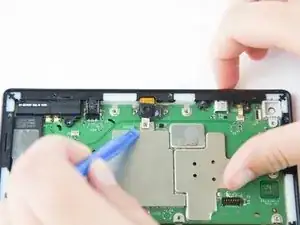

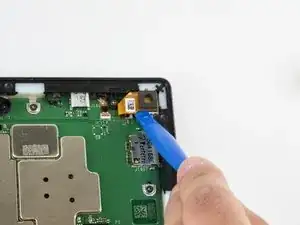

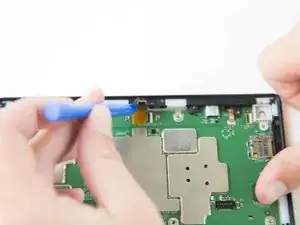

Подденьте камеру от корпуса пластиковым инструментом для открывания.

Камера по‑прежнему подключена к материнской плате через ZIF‑разъём.

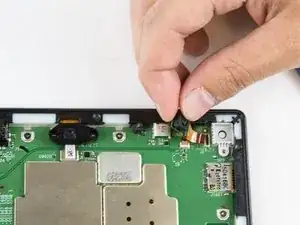

Осторожно возьмитесь за камеру и потяните, чтобы снять её.

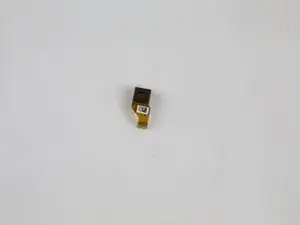

Камера теперь отсоединена от материнской платы.

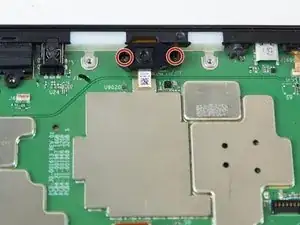

Снимите два винта с фронтальной камеры с помощью отвёртки T5 Torx.

Убедитесь, что вы положили винты в безопасное место поблизости.

Поднимите чёрную пластиковую крышку после снятия винтов.

Отложите её для последующей сборки.

Отсоедините разъём с помощью пластикового инструмента для открывания или лопатки.

Камера по‑прежнему подключена к материнской плате.

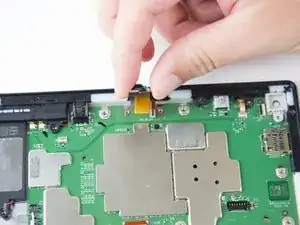

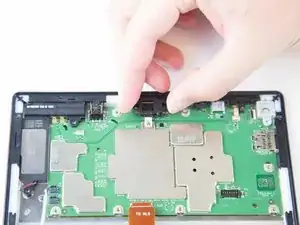

Возьмите камеру и поднимите вверх, чтобы отсоединить ZIF‑разъём от материнской платы.

Поднимите ZIF‑разъём вверх, чтобы отсоединить его от материнской платы.

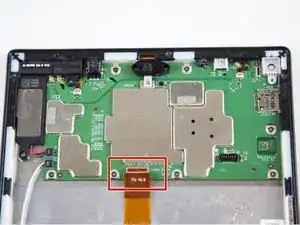

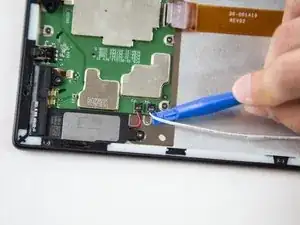

Отключите разъёмы с помощью пластикового инструмента для открывания.

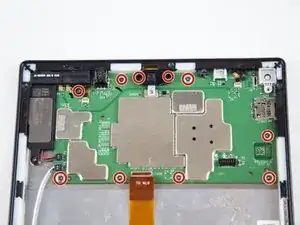

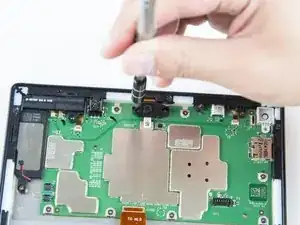

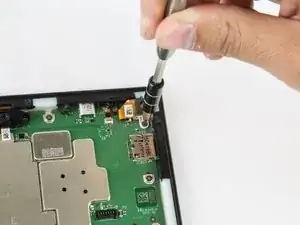

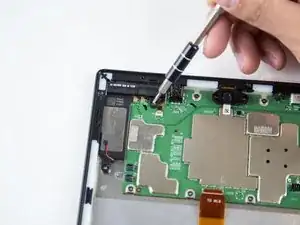

Выверните десять винтов T5 Torx, фиксирующих материнскую плату в корпусе.

Храните винты вместе в безопасном месте для обратной сборки.

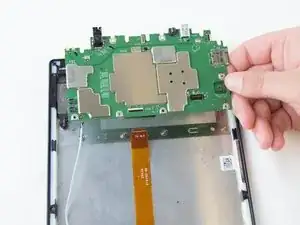

Аккуратно поднимите и потяните материнскую плату вниз, к корпусу, с помощью пинцета.
