Замена материнской платы Kindle Fire HD 6

Положите устройство экраном вниз на чистую ткань или другую гладкую поверхность.

На следующих шагах потребуется приложить силу к устройству. На шероховатой поверхности вы можете поцарапать экран.

Вставьте пластиковый инструмент для открывания между передней и задней панелями устройства. Возможно, придётся покачивать инструмент вверх и вниз, чтобы застропить его в зазоре.

Проведите инструментом вокруг устройства, пока задняя панель не отщёлкнется от передней.

Осторожно отделите заднюю панель от остальных внутренних компонентов устройства.

Выкрутите два винта Torx T5 длиной 3,5 мм с верхней части камеры.

Будьте осторожны, чтобы не повредить линзу камеры при её извлечении.

Осторожно потяните камеру вверх и выньте её из устройства. Во время вытягивания отсоедините чёрно‑белый разъём с оранжевой лентой, поддев его у основания.

Выверните два винта Torx T5 длиной 3,5 мм у основания динамика.

Отстегните провод динамика, который идёт вдоль стороны аккумулятора и подключается к материнской плате рядом с разъёмом аккумулятора. Аккуратно потяните его строго вверх.

Поднимите динамик и извлеките его из устройства.

Осторожно подденьте аккумулятор, чтобы освободить его от клея, удерживающего его на месте.

Не прокалывайте и не повреждайте аккумулятор — это может привести к выделению опасных химических веществ.

Если трудно освободить аккумулятор, прогрейте его iOpener'ом или феном, чтобы размягчить клей, затем вставьте кредитную карту за аккумулятор и разорвите клей.

Не вырывайте аккумулятор рывком — перед полным извлечением нужно отключить разъём.

Отсоедините многоконтактный разноцветный разъём, соединяющий аккумулятор с материнской платой, потянув его строго вверх.

Извлеките аккумулятор.

Разъёмы с нулевым усилием вставки легко ломаются. Перед выполнением этого шага прочитайте Руководство iFixit по распознаванию и отключению кабельных разъёмов, чтобы узнать, как безопасно их снять.

Используйте наконечник лопатки, чтобы отсоединить два разъёма с нулевым усилием вставки внизу и вверху материнской платы.

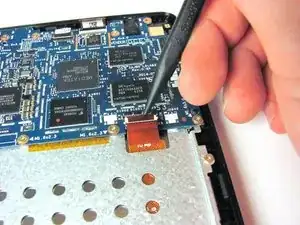

Первый разъём приклеен оранжевой лентой и расположен в правом нижнем углу материнской платы. Снимите этот разъём.

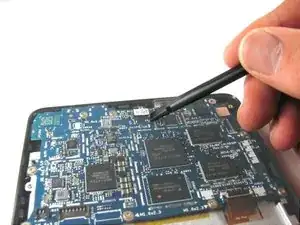

Второй разъём длинный и тонкий, расположен в верхней части материнской платы, немного правее центра. Снимите этот разъём.

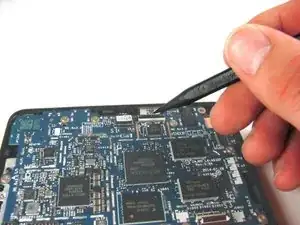

Отсоедините чёрно‑белый разъём в самом верхнем центре материнской платы, отщёлкнув его плоской стороной лопатки.

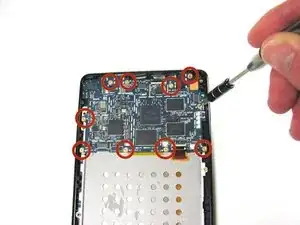

Выверните десять винтов Torx T5 длиной 3,5 мм по периметру материнской платы.

Начиная с нижней части, поднимите материнскую плату и извлеките её из устройства. Придётся сдвинуть плату примерно на два миллиметра к верхней части устройства, чтобы отцепить верхний край.
