Замена материнской платы Amazon Fire HD 7 (4-го поколения)
Данное руководство описывает замену материнской платы в Amazon Fire HD7 (4-го поколения). Процедура требует устойчивой руки и пригодится, если текущая материнская плата повреждена или неисправна.
Шаг 1

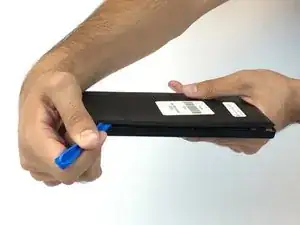

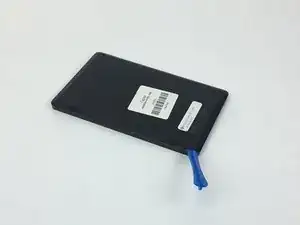

Вставьте пластиковое приспособление для вскрытия за заднюю крышку, чтобы освободить защёлки, удерживающие корпус.
Обойдите устройство по периметру, освободив все защёлки.
Шаг 2

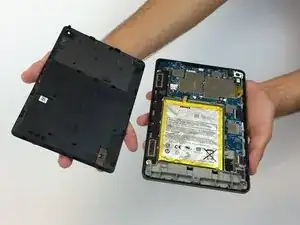

После освобождения всех защёлок снимите заднюю крышку, чтобы открыть внутреннюю часть устройства.
Шаг 3

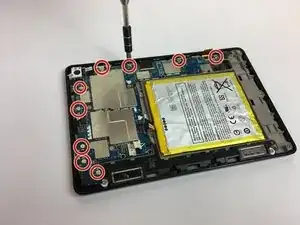

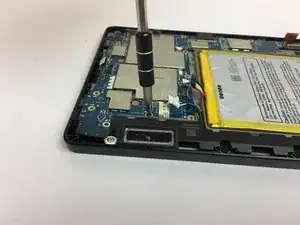

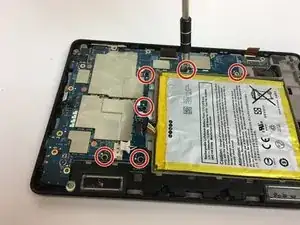

Открутите девять серебристых винтов вокруг материнской платы с помощью отвёртки Torx T5.
Шаг 4

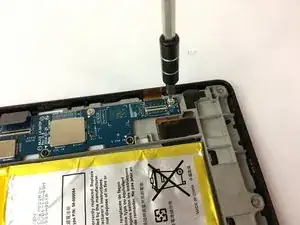

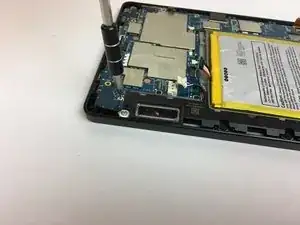

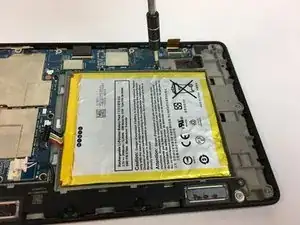

Открутите шесть чёрных винтов вокруг аккумулятора и динамика с помощью отвёртки Torx T5.
Обойдите аккумулятор и динамик, чтобы снять все винты.
Шаг 5

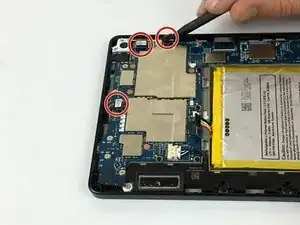

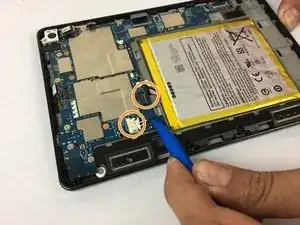

Осторожно отсоедините три проводных соединения, поддев их пластиковой лопаткой и приподняв вверх.
Отключите соединения аккумулятора и динамика, поддев провода круглой лопаткой и приподняв их вверх и наружу.

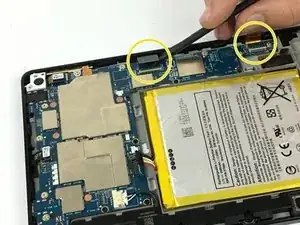

Отсоедините шлейфы дисплея от материнской платы, подняв фиксатор шлейфа пластиковой лопаткой. Затем с помощью пинцета возьмите шлейф и потяните его в сторону от платы.
Шаг 6

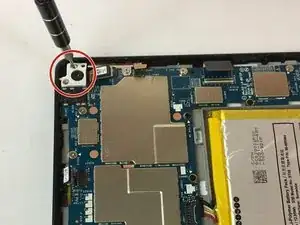

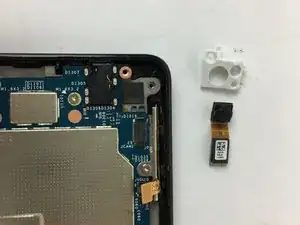

Открутите два винта, удерживающих заднюю камеру, с помощью отвёртки Torx T5.
После освобождения от винтов аккуратно приподнимите и снимите заднюю камеру.
Объектив камеры чувствителен. Будьте осторожны при снятии и обращении с задней камерой.
Шаг 7

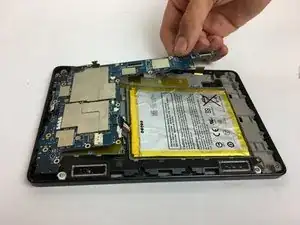

Теперь материнская плата свободна и может быть снята.
Приподнимите материнскую плату, чтобы снять её, как показано на изображении.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
