Замена камеры с задней стороны Amazon Fire HD 7 (4-е поколение)

Это устройство оснащено камерой с разрешением 2 мегапикселя, и это руководство поможет вам найти и заменить эту деталь.

Шаг 1

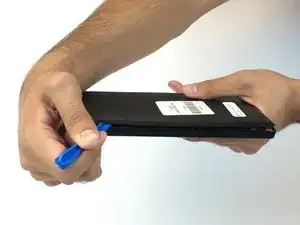

Вставьте пластиковый инструмент для открытия за заднюю крышку, чтобы освободить клипсы, удерживающие крышку вместе.

Проведите инструментом по всему устройству, чтобы освободить все клипсы.

Существуют еще девять клипс вокруг области аккумулятора. Вставьте пластиковый инструмент в клипсы и поднимите, чтобы отключить их.

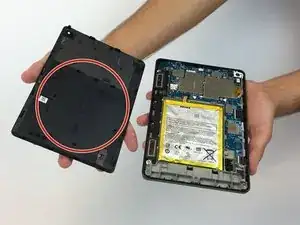

После того как все клипсы будут освобождены, задняя крышка может быть легко снята, чтобы открыть внутреннюю часть устройства.

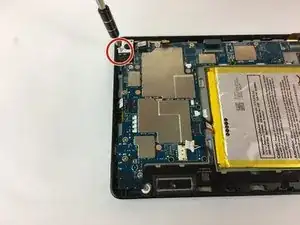

Используйте нейлоновую лопатку, чтобы отсоединить соединение от материнской платы.

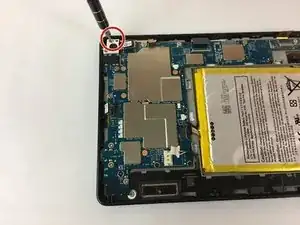

Открутите два винта с помощью отвертки T5.

Объектив камеры чувствителен. Будьте осторожны при удалении и обращении с камерой.

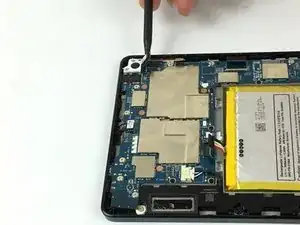

После освобождения от винтов аккуратно поднимите и удалите камеру.

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
