Динамик Amazon Fire HD 7 (4-е поколение)

Вставьте пластиковый инструмент для вскрытия за заднюю крышку, чтобы освободить защёлки, удерживающие корпус.

Продвигайтесь вокруг устройства, чтобы освободить все защёлки.

После того как все защёлки будут освобождены, снимите заднюю крышку, чтобы получить доступ к внутренностям устройства.

Удалите девять серебристых винтов вокруг платы с помощью отвертки T5 Torx.

Удалите шесть чёрных винтов вокруг аккумулятора и динамика с помощью отвертки T5 Torx.

Обойдите аккумулятор и динамик, чтобы удалить все винты.

Осторожно отключите три проводных разъёма, поместив пластиковую лопатку под разъёмы и подденьте вверх.

Отключите разъёмы аккумулятора и динамика, поместив лопатку с круглой ручкой под провода и поддев вверх и наружу.

Отключите разъёмы дисплея от материнской платы, используя пластиковую лопатку для подъёма зажима, удерживающего ленточный кабель. Затем пинцетом захватите ленточный провод и потяните от материнской платы.

Удалите два винта, удерживающие основную камеру, с помощью отвертки T5 Torx.

После освобождения винтов аккуратно приподнимите и снимите основную камеру.

Объектив камеры чувствителен. Будьте осторожны при снятии и обращении с основной камерой.

Теперь материнская плата свободна и может быть извлечена.

Поднимите материнскую плату, чтобы извлечь её, как показано на фото.

Удалите один серебристый винт с помощью отвертки T5 Torx.

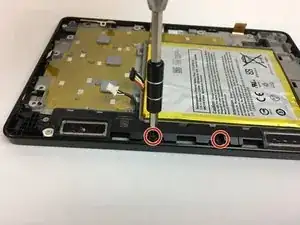

Удалите два чёрных винта с помощью отвертки T5 Torx.

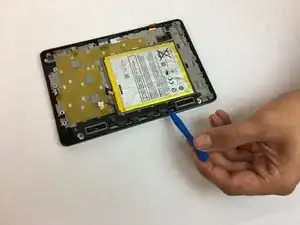

Осторожно подденьте динамик из корпуса с помощью инструмента для вскрытия iFixit.

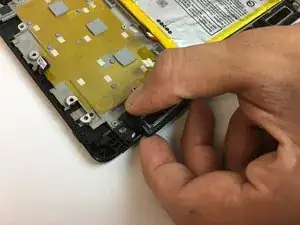

Если динамик не выходит сразу, захватите его сверху и сдвиньте вбок, отводя наружу при лёгком подъёме.

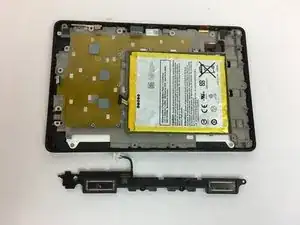

Снимите динамик.
