Замена материнской платы Likebook Muses

Выключите планшет, удерживая кнопку питания (внизу) и нажимая "Выключить" на экране, затем подождите 10-15 секунд, чтобы основная система Android завершила работу.

Открутите два винта Torx T2 вокруг USB порта.

Изображение необходимо: показать только нижнюю часть, чтобы выделить винты синим цветом

Используйте инструмент для открытия, чтобы поддеть край между рамкой и задней крышкой,

затем вставьте пластинку для открытия с плоским концом,

и проведите ею по краю, чтобы снять эти зажимы.

(Заметка для себя: Попробуйте открыть боковую сторону с помощью инструментов для открытия)

После освобождения зажимов поднимите переднюю рамку.

Дополнительная часть для кнопки питания может выпасть. Не потеряйте ее!

Задняя крышка была снята.

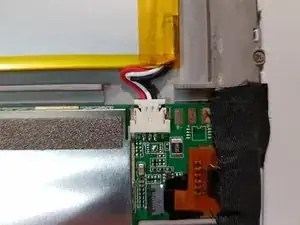

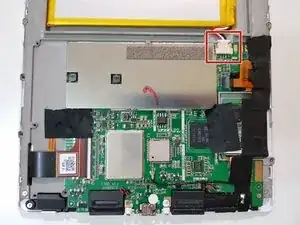

Отсоедините аккумулятор.

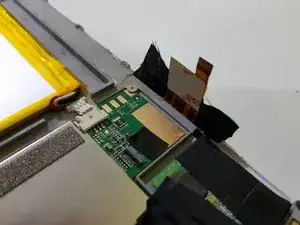

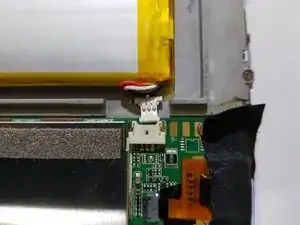

Из-за расположения аккумулятора разъем может не выйти полностью.

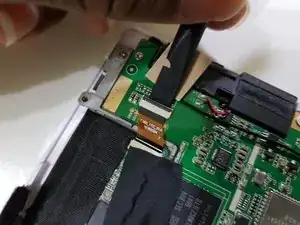

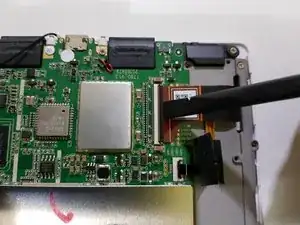

Используя заостренный конец лопатки, отсоедините сенсорную панель.

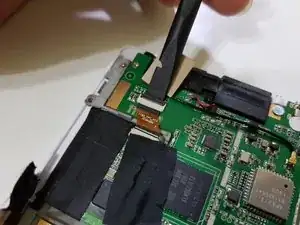

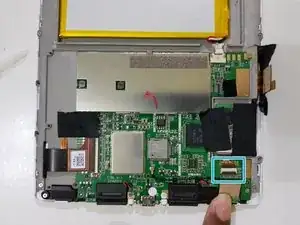

Отсоедините контроллер ввода пера.

Поднимите часть ленты, закрывающей разъем подсветки.

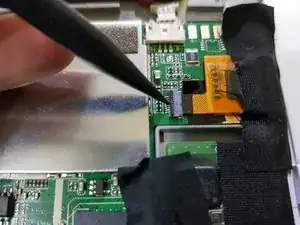

Используя плоский конец вашей лопатки, отсоедините экран.

Снимите ленту до конца.

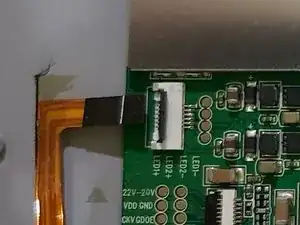

Используя заостренный конец вашей лопатки, отсоедините подсветку.

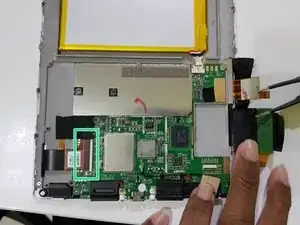

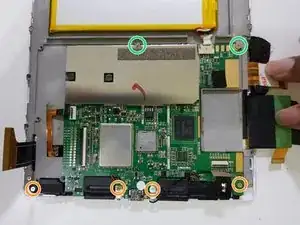

Снимите эти винты с помощью своего отвертки J00 (или отвертки PH00, если у вас нет такой).

Снимите эти винты с помощью своей отвертки PH00.

Один из этих винтов имеет наклейку обнаружения вскрытия, приклеенную к головке винта.

Вы сможете проделать отверстие отверткой через нее.

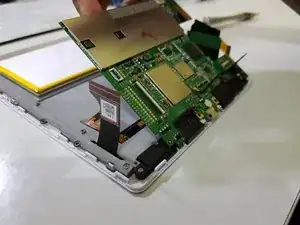

Поднимите материнскую плату сверху,

Подключения громкоговорителя удерживаются только при помощи припоя и могут сломаться, если вы не будете осторожны.

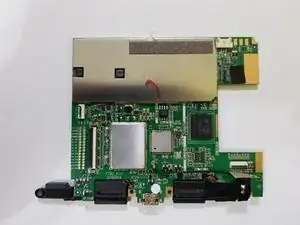

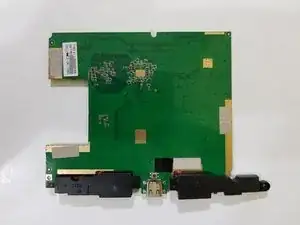

Материнская плата была удалена.
