Замена дисплея Amazon Fire HD 7 (4-го поколения)

Вставьте пластиковое приспособление для открывания за заднюю крышку, чтобы освободить защелки, удерживающие крышку.

Обойдите устройство по периметру, чтобы открыть все защелки.

После освобождения всех защелок снимите заднюю крышку, чтобы открыть доступ к внутренней части устройства.

Открутите девять серебристых винтов, расположенных вокруг материнской платы, с помощью отвёртки T5 Torx.

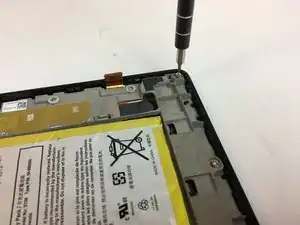

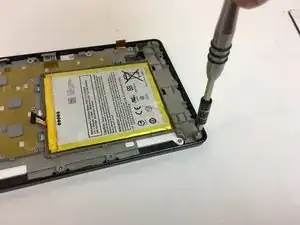

Открутите шесть чёрных винтов, расположенных вокруг аккумулятора и динамика, с помощью отвёртки T5 Torx.

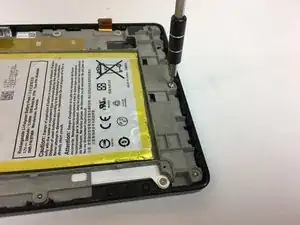

Обойдите аккумулятор и динамик, чтобы открутить все винты.

Аккуратно отключите три проводных соединения, поместив пластиковую лопатку под соединения и подняв их вверх.

Отключите соединения аккумулятора и динамика, поместив круглую ручку лопатки под провода и подняв их вверх и наружу.

Отключите соединения дисплея от материнской платы, используя пластиковую лопатку, чтобы поднять зажим, удерживающий ленточный кабель. Затем, используя пинцет, возьмитесь за ленточный кабель и потяните его в сторону от материнской платы.

Открутите два винта, удерживающих заднюю камеру на месте, с помощью отвёртки T5 Torx.

После освобождения винтов аккуратно приподнимите и извлеките заднюю камеру.

Объектив камеры чувствителен. Будьте осторожны при извлечении и обращении с задней камерой.

Теперь материнскую плату можно снять.

Приподнимите материнскую плату, чтобы извлечь её, как показано на изображении.

Вдоль нижнего края устройства открутите три серебристых шестигранных винта T5 с помощью отвёртки T5 Torx.

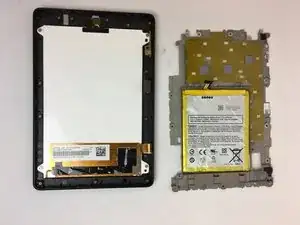

Теперь можно снять каркас материнской платы, чтобы открыть доступ к экрану дисплея.

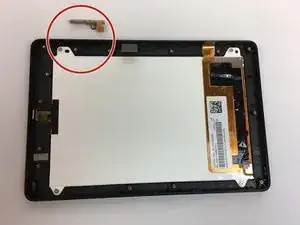

Снимите компоненты кнопки громкости.

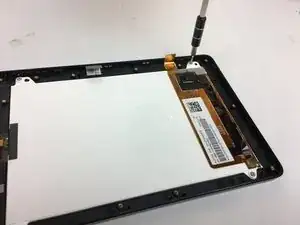

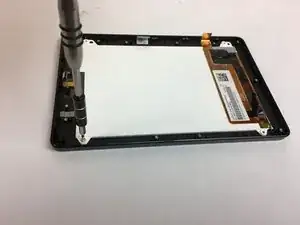

Открутите четыре серебристых шестигранных винта T5 в углах экрана дисплея с помощью отвёртки T5 Torx.

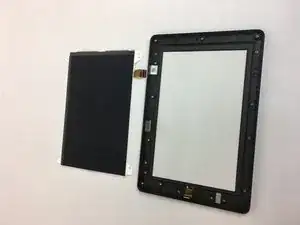

Теперь экран ЖК-дисплея можно извлечь и заменить.
