Замена дисплея Likebook Muses

Выключите планшет, удерживая кнопку питания (внизу) и коснувшись на экране «Выключение», затем подождите 10–15 секунд, чтобы подлежащая система Android завершила работу.

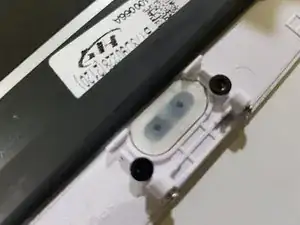

Отвинтите два винта Torx T2 вокруг порта USB.

Требуется изображение: показать только нижнюю часть, чтобы выделить винты синим

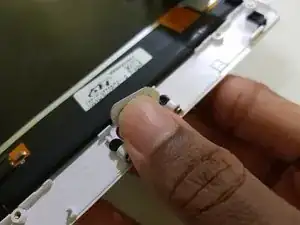

Используйте инструмент для открытия, чтобы поддеть выступ между рамкой и задней крышкой,

затем вставьте медиатор плоским концом,

и проведите им по периметру, чтобы освободить защёлки.

(Заметка: попробуйте открыть боковую часть с помощью инструментов для раскрытия)

После освобождения защёлок поднимите переднюю рамку.

Выдвижная деталь для кнопки питания может выпадать. Не теряйте её!

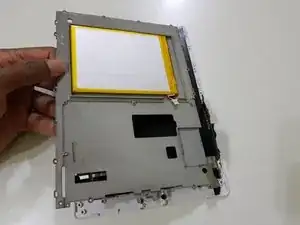

Задняя крышка снята.

Отключите батарею.

Из‑за расположения батареи разъём может не выходить полностью.

С помощью заострённого конца лопаткой отсоедините сенсорную панель.

Отключите контроллер ввода пера.

Поднимите часть ленты, закрывающей разъём подсветки переднего плоскопанельного дисплея.

Используя плоский конец лопатки, отсоедините дисплей.

Оторвите ленту полностью

Используя заострённый конец лопатки, отсоедините подсветку.

Удалите эти винты с помощью отвертки J00 (или PH00, если J00 нет).

Удалите эти винты с помощью отвертки PH00.

Один из этих винтов закрыт наклейкой для обнаружения вскрытия, наклеенной на головку винта.

Вы должны суметь проткнуть её отверткой.

Поднимите материнскую плату сверху,

Контакты динамиков припаяны и могут отломиться, если обращаться неаккуратно.

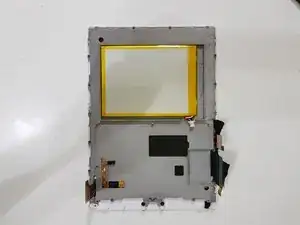

Материнская плата снята.

С помощью отвертки J00 удалите винты, если они присутствуют в этих отверстиях.

В Вашем устройстве может быть больше или меньше винтов, чем показано на изображении.

Поднимите среднюю рамку с левой стороны и потяните влево.

Выдавите кнопку «Назад» пальцем.

(заглушка: шаги по отсоединению дисплея от рамки)

Некоторые продавцы могут прислать дисплей от Likebook Mars, утверждая, что он подходит для Likebook Muses.

В таком случае свяжитесь с продавцом или прочтите отзывы/описания — в них, скорее всего, будет упоминание о необходимости пересадить дигитайзер пера.

Это переводит руководство из «сложного» в «очень сложное».

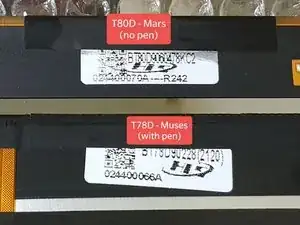

Как отличить:

Блестящая задняя часть вместо чёрной

3 разъёма вместо 4

«T80D» на этикетке на задней части дисплея вместо «T78D»

Likebook Mars (модель T80D) предшествует Likebook Muses (модель T78D), не поддерживает ввод пера, поэтому на главном экране отсутствует вкладка «Заметки» в нижней навигации, а на вкладке «Чтение» нет вкладки «Аннотации».

(заглушка: о тестировании дисплея)

При желании вы можете протестировать дисплей, чтобы убедиться в его работоспособности, прежде чем отсоединять кабели дисплея и сенсора и пересаживать дигитайзер пера с предыдущего дисплея.

Вам понадобится лист бумаги достаточно большой, чтобы защитить EPD‑панель от трения о среднюю рамку и появления царапин.

Вставьте его между средней рамкой и сборкой дисплея.

Не оставляйте устройство включённым с снятой задней крышкой слишком долго, это может повредить контроллер дисплея, что приведёт к зависанию дисплея и/или нарушению обновления изображения.

Вам потребуется оторвать дигитайзер пера от повреждённой EPD‑панели.
