Замена платы логики iPad 2 Wi‑Fi EMC 2415

Рекомендуем очистить микроволновую печь перед началом работы, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы касаться.

В течение всего ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагреть выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в середине всё ещё слишком горячий на ощупь, продолжайте использовать его, ожидая, пока он немного остынет перед следующим подогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячей середины.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте рукавицу для духовки.

Если у вас нет микроволновой печи, выполните этот шаг для нагрева iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

Ваш iOpener готов к использованию! Если нужно подогреть iOpener повторно, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, закрепите дальнейшее разрушение и защитите себя во время ремонта, задекорировав стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и придаст жёсткость при поддевании и подъёме дисплея.

По возможности следуйте дальше по руководству. Однако после разрушения стекло, вероятно, будет продолжать трескаться в процессе работы, и вам, возможно, придётся использовать металлический подъёмный инструмент, чтобы вынуть стекло.

Надевайте защитные очки, чтобы защитить глаза, и осторожно, чтобы не повредить ЖК‑дисплей.

Поскольку в процессе вы можете работать с битым стеклом, мы настоятельно рекомендуем надевать защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разглаживая его так, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу на клейком кольце iPad есть небольшой разрыв, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабостью.

Выравняйте инструмент по кнопке отключения звука. Вставьте кончик пластикового инструмента для открытия в зазор между передним стеклом и пластиковым ободком. Вставьте только самую кромку инструмента, ровно столько, чтобы расширить трещину.

Для того чтобы вставить зажатый кончик пластикового инструмента между стеклом и пластиком, может потребоваться усилие. Работайте терпеливо и осторожно, покачивая инструмент взад‑вперёд по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковым ободком дисплея и передним стеклом.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковым ободком, вставьте в зазор пластиковую лопатку рядом с инструментом.

Удалите пластиковый инструмент из iPad и продвиньте лопатку дальше под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над освобождением клея на правой стороне iPad, разогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Вставьте лопатку и проведите ею вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, и может потребоваться значительная сила. Работайте аккуратно.

Если вы видите кончик лопатки под передним стеклом, вытяните лопатку чуть-чуть назад. Использование лопатки на такой глубине не повредит ничего, но может оставить следы клея на ЖК‑дисплее.

Возможно, потребуется переместить разогретый iOpener обратно к правому краю iPad по мере освобождения клея. Это зависит от того, как долго iPad успел остыть во время Вашей работы.

Если монтажная лопатка застревает в клее, «крутите» лопатку вдоль боковой стороны iPad, продолжая освобождать клей.

Прежде чем вынуть первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не склеился снова.

Повторно разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют крайней осторожности.

Wi‑Fi‑антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за ориентации Wi‑Fi‑антенны крайне важно действовать осторожно, иначе может произойти необратимое повреждение антенны.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повредив при этом тонкие элементы, крепящие антенну к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите монтажной лопаткой по нижнему правому углу iPad, освобождая там клей.

Не продвигайте лопатку дальше нижнего правого угла. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге Вам нужно перемещать монтажную лопатку вдоль нижнего правого края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко может быть перерезана, если клей освобождается неправильно.

Не вынимайте лопатку полностью из‑под переднего стекла, а вытяните её лишь немного так, чтобы примерно 1/8" (3 мм) кончика всё ещё находилось под передним стеклом.

Проведите кончиком монтажной лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi‑антенной.

После того как Вы прошли мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте монтажную лопатку на всю глубину.

Проведите лопаткой вправо, освобождая клей, фиксирующий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad с помощью винтов и кабеля. Этот шаг отсоединяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей по нижней части iPad, вытягивая монтажную лопатку достаточно, чтобы обойти кнопку «Домой», и вновь вставляя её на глубину 1/2 дюйма (10 мм), как только лопатка пройдет мимо кнопки «Домой».

Если клей по нижнему краю слишком остыл, разогрейте iOpener, чтобы согреть клей в месте работы.

Не нагревайте iOpener больше чем одну минуту за раз и всегда подождите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте лопатку на максимальную глубину 1/2 дюйма (10 мм) в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать нагрев клея в этой секции.

Проведите монтажной лопаткой вдоль верхнего края iPad, слегка вытягивая её, чтобы обойти кронштейн передней камеры.

Клей в этой секции очень толстый, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, снова положите iOpener вдоль верхнего края и продолжите работу. Если iOpener слишком остыл, разогрейте его.

Если монтажная лопатка застревает в клее, «крутите» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите монтажной лопаткой вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё достаточно липкий, снова разогрейте iOpener и положите его на левый край во время работы.

Проведите монтажной лопаткой вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера вдоль всей левой стороны. Следите, чтобы лопатка не заходила слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера расположен примерно в 2" (50 мм) от низа iPad. Прекратите продвижение лопатки, когда вы окажетесь примерно в 2.25" (60 мм) от низа iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, отодвиньте клей в нижнем левом углу.

Нижняя часть кабеля цифроанализатора находится примерно в 25 мм от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова прилипнуть. В этом случае сдвиньте медиатор под край iPad в местах, где фронтальное стекло ещё приклеено, и «перережьте» клей.

Держась за верхний и нижний правые углы iPad, отведите фронтальное стекло от корпуса iPad.

Осторожно обращайтесь с оставшимся клеем и используйте медиатор, чтобы разрезать любой клей, который всё ещё прижимает переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух, чтобы удалить пыль и отпечатки с ЖК‑экрана перед установкой стекла.

Удалите четыре винта Phillips 2,0 мм, фиксирующие ЖК‑дисплей к задней крышке.

Шлейфы передней панели подключены под ЖК‑дисплеем. Чтобы добраться до них, временно отогните ЖК‑дисплей в сторону.

Будьте очень осторожны при перемещении ЖК‑дисплея и не пытайтесь полностью извлечь его из iPad — кабель передачи данных дисплея останется подключённым, пока дисплей повёрнут.

Поднимите ЖК‑дисплей за его длинный край, ближайший к кнопкам регулировки громкости, и аккуратно откиньте его из задней крышки — как страницу книги.

Положите ЖК‑дисплей лицевой стороной вниз на переднюю панель.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять фиксирующие защёлки на двух ZIF‑разъёмах шлейфов цифроанализатора.

Убедитесь, что вы приподнимаете именно шарнирные фиксирующие защёлки, а не сами разъёмы.

Фиксирующие защёлки выделены красным на второй фотографии.

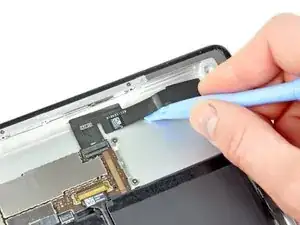

Используйте край пластикового инструмента для вскрытия, чтобы отлепить кабель цифроанализатора от экранных щитов на плате логики.

Осторожно оттяните кабель цифроанализатора от клея, который фиксирует его к боковой части задней крышки.

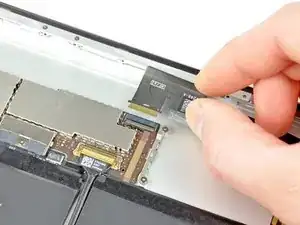

Вытащите шлейф цифроанализатора прямо из двух его разъёмов на плате логики.

Чтобы снять сборку передней панели, шлейф должен выскользнуть между кожухом и ЖК‑дисплеем. Вам нужно немного отодвинуть ЖК‑дисплей, чтобы освободить место.

Будьте очень осторожны при перемещении ЖК‑дисплея и не пытайтесь полностью извлечь его из iPad — его кабель останется подключённым, пока дисплей повёрнут.

Поднимите ЖК‑дисплей за его длинный край, наиболее удалённый от шлейфа цифроанализатора, и аккуратно откиньте его к задней крышке — как закрывающуюся книгу.

Держа ЖК‑дисплей приподнятым, аккуратно сдвиньте переднюю панель с iPad. Следите, чтобы шлейф цифроанализатора не зацепился за заднюю крышку или ЖК‑дисплей.

Установите ЖК‑дисплей обратно в корпус для хранения.

Чтобы работать с внутренностями iPad, нужно снова отогнуть ЖК‑дисплей из корпуса.

Поднимите ЖК‑дисплей за его длинный край, ближайший к кнопкам регулировки громкости, и аккуратно откиньте его из задней крышки — как страницу книги.

Положите ЖК‑дисплей лицевой стороной вниз на чистую поверхность. При желании подложите мягкую ткань, чтобы предотвратить царапины.

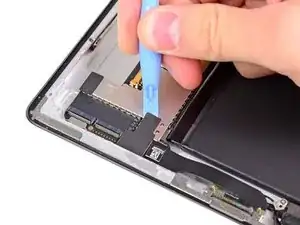

Используйте пластиковый инструмент для вскрытия, чтобы поднять фиксатор шлейфа передачи данных дисплея вверх.

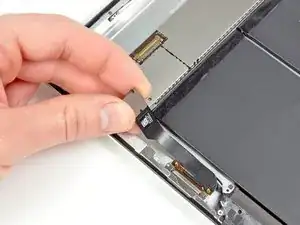

Вытяните шлейф передачи данных дисплея из его разъёма.

Будьте осторожны и не тяните разъём вверх при отсоединении его от сокета.

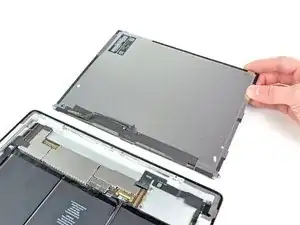

Удалите сборку ЖК‑дисплея из задней панели.

Если присутствует, используйте пластиковый инструмент для вскрытия, чтобы снять кусочек ленты, закрывающий конец кабеля док‑коннектора.

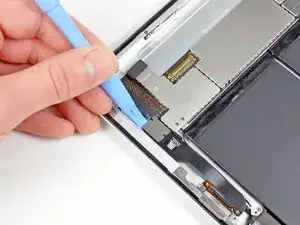

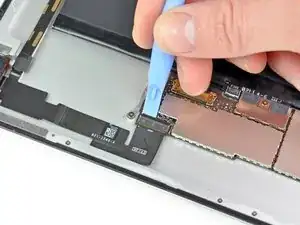

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять разъём кабеля док‑коннектора от его сокета на плате логики.

Отклейте шлейф кабеля док‑коннектора от задней панели.

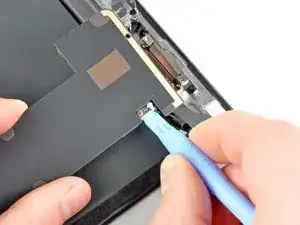

Подденьте разъём кабеля динамика прямо вверх от его сокета на плате логики.

Осторожно подденьте только разъём, а не сам сокет на плате логики, иначе вы можете повредить сокет.

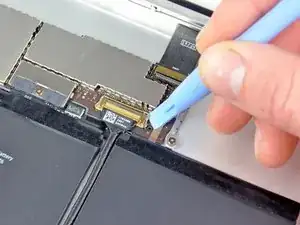

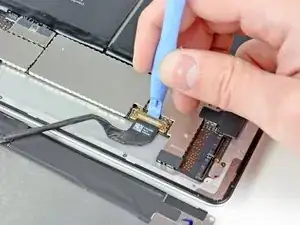

Используйте край пластикового инструмента для вскрытия, чтобы приподнять фиксирующую защёлку на ZIF‑разъёме шлейфа разъёма наушников и фронтальной камеры.

Убедитесь, что вы поднимаете вверх именно шарнирную фиксирующую защёлку, а не сам разъём.

Отклейте шлейф разъёма наушников и фронтальной камеры от задней крышки.

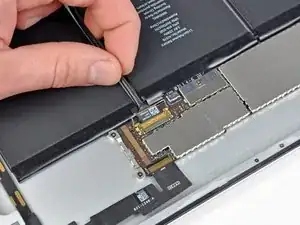

Вытяните шлейф разъёма наушников и фронтальной камеры прямо из его разъёма на плате логики.

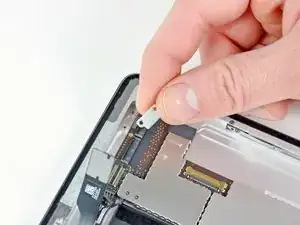

Используйте край пластикового монтажного инструмента, чтобы приподнять фиксатор, удерживающий разъём кабеля платы управления в его гнезде на логической плате.

Оттяните разъём от его гнезда на логической плате.

Не поднимайте кабель вверх при отсоединении.

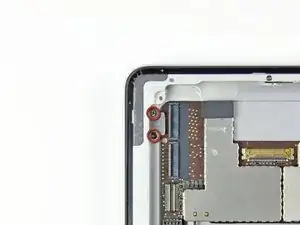

Удалите два винта Phillips 2,1 мм, фиксирующие кронштейн логической платы к задней крышке рядом с гнездом кабеля дигитайзера.

Снимите кронштейн логической платы с задней крышки.

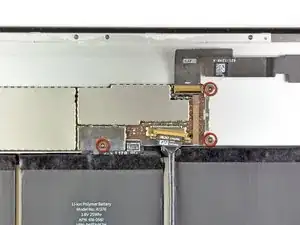

Удалите оставшиеся три винта Phillips 2,6 мм, фиксирующие логическую плату к задней крышке.

Используйте край пластикового монтажного инструмента, чтобы аккуратно поддеть логическую плату и оторвать её от клея, крепящего к задней крышке.

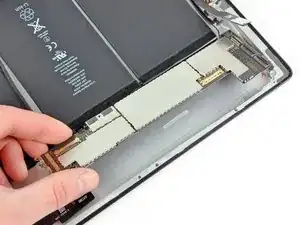

Поднимите логическую плату из задней крышки и слегка наклоните её в сторону аккумулятора.

Не пытайтесь полностью извлечь её пока что. К ней всё ещё подключён антенный кабель.

Используйте край пластикового монтажного инструмента, чтобы поддеть коннектор Wi‑Fi антенны и отсоединить его от гнезда на логической плате.

Снимите логическую плату с iPad 2.
