Замена крестовины (Directional Pad) Tapwave T2907US Zodiac 2

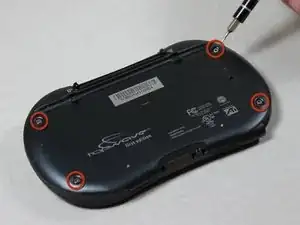

Удалите четыре винта Torx T5 с задней крышки.

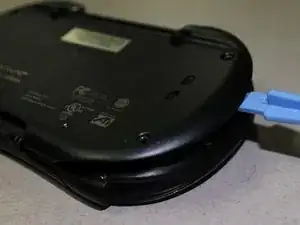

Вставьте лопатку между передней и задней панелями.

Приложите рычажное усилие вниз, чтобы снять заднюю крышку.

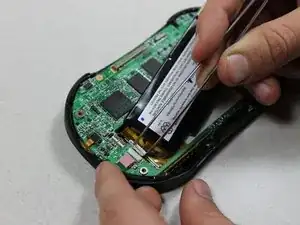

Выньте аккумулятор, сдвинув его из-под коричневой ленты с проводами.

Будьте внимательны к проводам, всё ещё подключённым к другому концу аккумулятора. Не тяните за них, это может привести к повреждению.

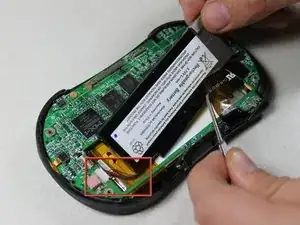

Медленно извлеките белую вилку из разъёма. Плотно захватите её по сторонам пинцетом и аккуратно покачивайте из стороны в сторону.

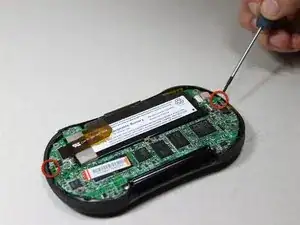

Отвинтите по 2 винта Philips №00 с каждого конца материнской платы.

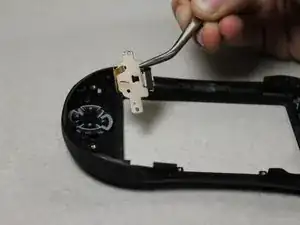

Снимите чёрную деталь слота карты памяти.

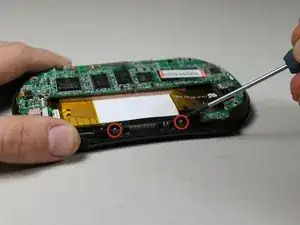

Отвинтите по 2 винта Philips №00 с каждой стороны разъёма зарядки.

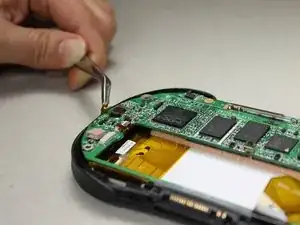

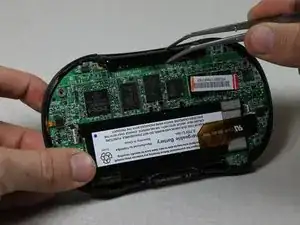

Отсоедините по два конца коричневой ленты с проводами с каждого конца материнской платы. Аккуратно потяните прямо наружу пинцетом.

Схватите верхний левый край материнской платы и сдвиньте по диагонали вверх и влево, отводя от входа для вспомогательного разъёма.

Клеевой шов, соединяющий разъём с корпусом, может затруднять извлечение. При необходимости аккуратно прикладывайте силу.

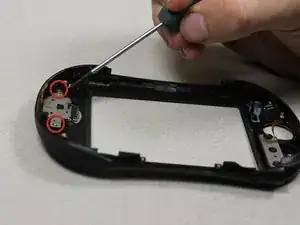

Отвинтите по 2 серебристых винта Philips №00 с обеих сторон компонента крестовины на передней панели корпуса.

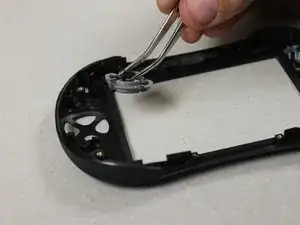

Извлеките двумя частями крестовину пинцетом.
