Замена материнской платы Sony Clie PEG-NR70

Открутите винт 1,9 мм, расположенный в верхней части устройства, крестообразной отверткой Phillips #00.

Полезно подготовить лист бумаги, чтобы отслеживать, откуда были извлечены винты.

Открутите винт 2,5 мм, расположенный на левой стороне устройства, крестообразной отверткой Phillips #00.

Открутите пять винтов 2,5 мм на задней панели крестообразной отверткой Phillips #00.

Снимите заднюю панель, поднимая её руками.

Подтяните вверх чёрную язычок на аккумуляторном блоке, чтобы открыть кабель питания.

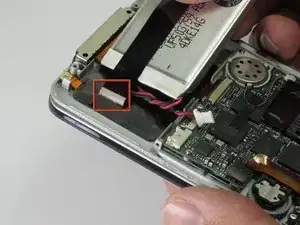

Отключите аккумуляторный блок от материнской платы, отсоединив кабели питания. Аккуратно потяните провод в направлении к нижней части устройства.

Осторожно, чтобы не порвать кабели! Они очень тонкие.

Осторожно отденьте клейкую ленту, полностью отключив аккумуляторный блок от устройства.

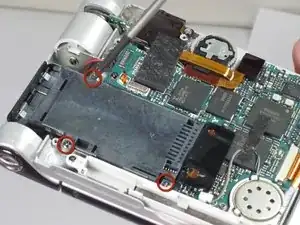

Держите модуль памяти на месте и открутите три винта 0,9 мм крестообразной отверткой Phillips #00.

Легко захватите модуль памяти и потяните его вверх.

Убедитесь, что захватываете конец, ближайший к краю устройства. Возможно, потребуется немного покачать модуль, чтобы освободить его.

Открутите винт 2,5 мм на верхней части аудиомодуля крестообразной отверткой Phillips #00.

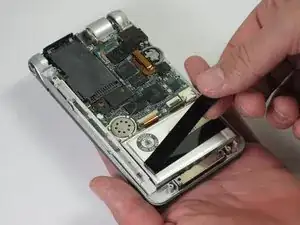

Снимите ленту, которая прижимает модуль.

Поднимите оранжевый ленточный кабель и открутите два винта 2,5 мм, расположенные в углах аудиомодуля, крестообразной отверткой Phillips #00.

Отсоедините аудиомодуль от материнской платы, отсоединив провода, поднимая оранжевый провод вверх.

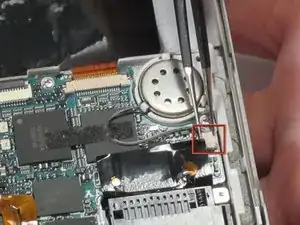

Используйте пинцет, чтобы вытащить штекер динамика с материнской платы, потянув штекер (не провода) вниз в сторону динамика.

Осторожно, чтобы не порвать провода динамика! Они очень тонкие.

Снимите ленту, держащую провод динамика, отодвинув её.

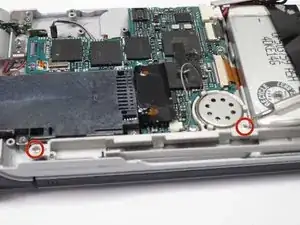

Удерживая направляющую динамика, открутите два винта 2,5 мм крестообразной отверткой Phillips #00.

Вертикально извлеките направляющую динамика из устройства.

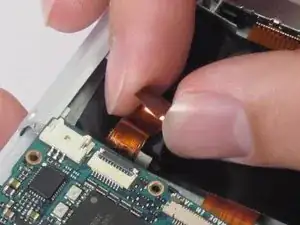

Отсоедините ленточный кабель, находящийся возле нижней части материнской платы, потянув его в сторону нижней части устройства.

Осторожно, чтобы не порвать штекер! Он очень тонкий.

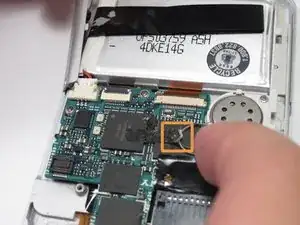

Отсоедините ленточный кабель, подключённый внизу модуля памяти, поддев его лопаткой.

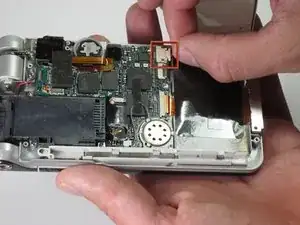

Отключите провода, расположенные под правой стороной «стебля» материнской платы, аккуратно потянув.

Осторожно, чтобы не порвать провода! Они очень тонкие.

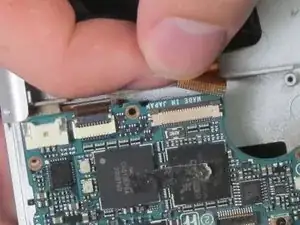

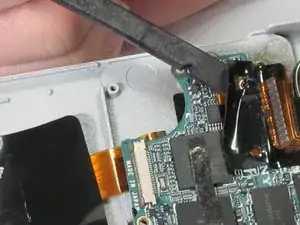

Поднимите чёрную фиксирующую защёлку, удерживающую ленточный кабель на месте.

Аккуратно потяните ленточный кабель, чтобы извлечь его из ZIF-разъёма.

Осторожно, чтобы не порвать ленточный кабель! Он очень тонкий.

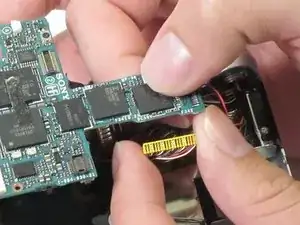

Отсоедините жёлтый разъём с нижней стороны левой части материнской платы, аккуратно потянув.

Осторожно, чтобы не порвать провода! Они очень тонкие.

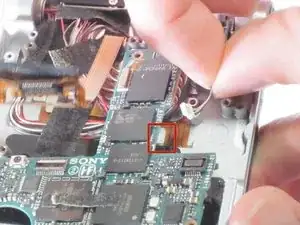

Отсоедините второй жёлтый разъём с нижней стороны правой части материнской платы, аккуратно потянув.

Осторожно, чтобы не порвать провода! Они очень тонкие.

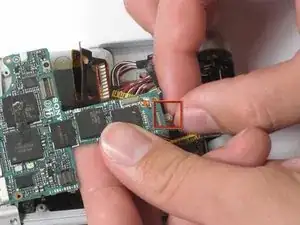

Отсоедините последний набор проводов снизу верхней части материнской платы.

Осторожно, чтобы не порвать провода! Они очень тонкие.

Материнская плата теперь должна быть освобождена. Вы сможете немного пошевелить её, чтобы вынуть из корпуса.
