Замена экрана Sony Clie PEG-NR70
Если экран поврежден, то его необходимо заменить. Эта инструкция проведет вас через процесс замены экрана на новый.
Шаг 1

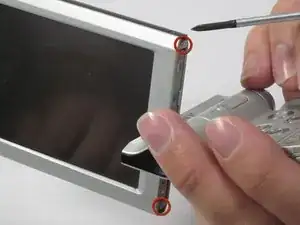

Удалите два винта 1.5мм (один с правой и один с левой стороны) на экране устройства с помощью отвертки Phillips #00.
Шаг 2
Удалите два винта 1.5мм на нижней части модуля экрана с помощью отвертки Phillips #00.
Шаг 3

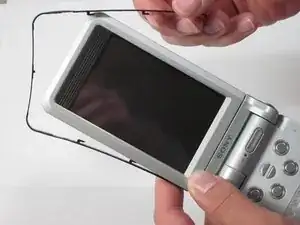

Удалите пластиковую обертку со стороны верхней части устройства. Для этого сначала осторожно сдвиньте обертку вверх, чтобы освободить пластиковые крючки, затем аккуратно снимайте пластик, начиная с любого конца.
Шаг 4
Удалите четыре винта 2.0мм на стороне экрана устройства с помощью отвертки Phillips #00.
Шаг 5

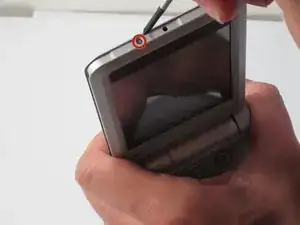

Удалите верхний винт 0.75мм верхней части устройства с помощью отвертки Phillips #00.
Шаг 6

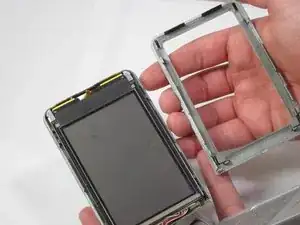

Снимите переднюю панель с экрана. Это можно сделать, осторожно раздвинув детали руками.
Шаг 7
Используя пластиковые инструменты для открытия, аккуратно подденьте экран от задней панели, чтобы снять модуль экрана.
Шаг 8

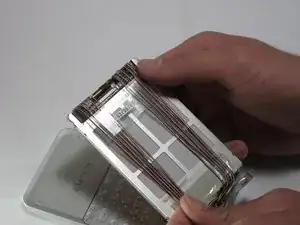

Удалите скотч с проводов на задней стороне модуля экрана.
Шаг 9

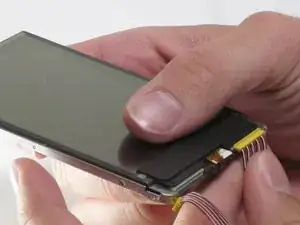

Отсоедините экран от устройства, осторожно потянув два кабеля данных дисплея от нижней части модуля экрана пальцами.
Будьте осторожны, чтобы не повредить кабели данных дисплея! Они тонкие.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
