Tapwave T2907US Zodiac 2 Замена аналогового стика

Снимите четыре винта Torx T5 с задней панели.

Вставьте лопатку между передней и задней панелями.

Приложите усилие вниз, чтобы отжать лопатку и снять заднюю панель.

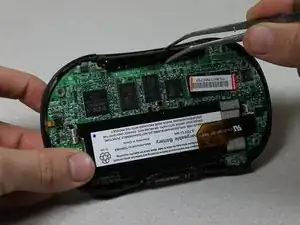

Выдвиньте аккумулятор из‑под коричневой ленты с проводами.

Осторожно: провода по‑прежнему подключены к другому концу аккумулятора. Не тяните, чтобы не повредить.

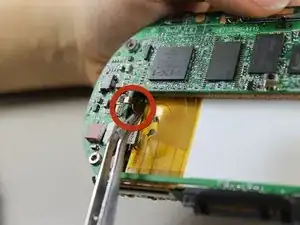

Медленно вытащите белый разъём из его гнезда. Крепко зажмите его по бокам пинцетом и аккуратно покачивайте из стороны в сторону.

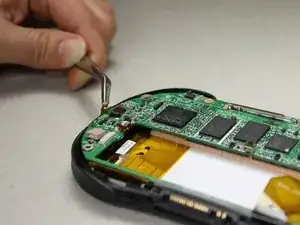

Открутите по 2 винта Phillips #00 на каждом конце материнской платы.

Снимите чёрный держатель слота карты памяти с помощью пинцета.

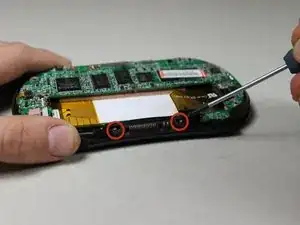

Открутите по 2 винта Phillips #00 с каждой стороны разъёма зарядки.

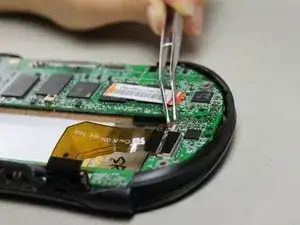

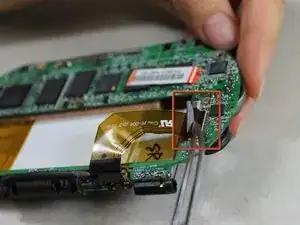

Отсоедините по 2 конца коричневой ленты с проводами с каждого конца материнской платы. Аккуратно потяните прямо наружу пинцетом.

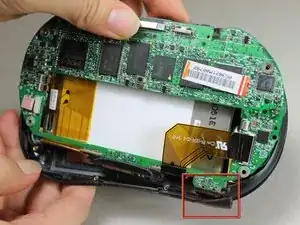

Сдвиньте материнскую плату со сборкой экрана по диагонали вверх и влево от входа вспомогательного разъёма, чтобы снять её.

Клей, скрепляющий вспомогательный разъём с корпусом, может затруднять снятие. При необходимости аккуратно приложите усилие.

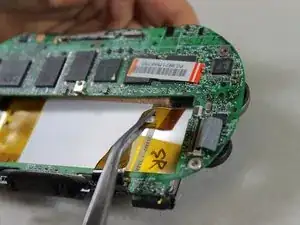

Отсоедините 2 конца коричневой ленты с проводами слева от посадочного места аккумулятора на материнской плате с помощью пинцета.

Отсоедините крупную коричневую ленту с проводами от материнской платы.

Отогните чёрную ленту, покрывающую ленту с проводами, с помощью пинцета.

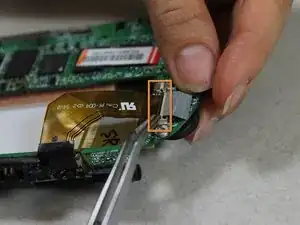

Поднимите чёрный защёлкивающийся пластиковый фиксатор пинцетом, чтобы освободить ленту с проводами.

Теперь сборки экрана и материнской платы можно разделить.

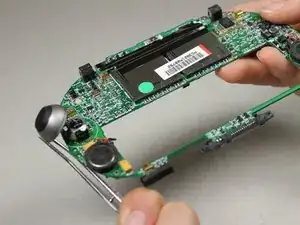

Используя пинцет, снимите аналоговый стик, потянув прямо вверх от его узла на материнской плате.

При установке новый стик должен защёлкнуться на месте.
