Замена плечевых кнопок Tapwave T2907US Zodiac 2

Удалите четыре винта Torx T5 с задней панели.

Вставьте лопатку между передней и задней панелями.

Надавите вниз на лопатку, чтобы снять заднюю панель.

Выдвиньте батарею из-под коричневой ленты с проводами.

Будьте осторожны с проводами, подключёнными к другому концу батареи. Не тяните за них, чтобы не повредить.

Медленно извлеките белый разъём из его гнезда. Крепко захватите его боковые стороны пинцетом и аккуратно покачивайте из стороны в сторону.

Открутите два винта Philips #00 с каждого конца материнской платы.

Снимите чёрную деталь слота карты памяти с помощью пинцета.

Открутите два винта Philips #00 с каждой стороны порта зарядки.

Отсоедините два конца коричневой ленты с проводами от каждого конца материнской платы. Аккуратно потяните прямо наружу с помощью пинцета.

Извлеките материнскую плату и экран, потянув их диагонально вверх и влево от отверстия вспомогательного порта.

Клей, соединяющий вспомогательный порт с корпусом, может затруднить демонтаж. При необходимости аккуратно приложите усилие.

Отсоедините два конца коричневой ленты с проводами от левой стороны разъёма батареи на материнской плате, используя пинцет.

Отсоедините толстую коричневую ленту с проводами от материнской платы.

Отделите чёрную ленту от проводной ленты с помощью пинцета.

Поднимите чёрную пластиковую защёлку-рычаг с помощью пинцета, чтобы освободить проводную ленту.

Теперь компоненты экрана и материнской платы можно разъединить.

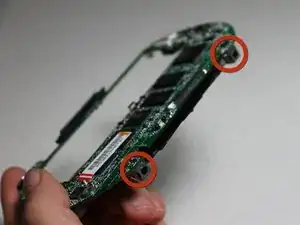

Аккуратно удалите припой между плечевыми кнопками и материнской платой с помощью отсоса для припоя.

Стремитесь избежать контакта отсоса для припоя с другими компонентами вокруг плечевых кнопок.

Дополнительную информацию о выпаивании можно найти в этом руководстве по пайке и выпаиванию.
