Замена вспомогательного разъема Tapwave T2907US Zodiac 2

Снимите четыре винта Torx T5 с задней панели.

Разомкните зазор между передней и задней панелями лопаткой.

Приложите рычаг вниз к лопатке, чтобы снять заднюю панель.

Выдвиньте батарею из-под коричневой ленты с проводами.

Будьте осторожны с проводами, все ещё подключенными к другому концу батареи. Не тяните — возможны повреждения.

Медленно вытащите белую вилку из разъема. Захватите её по бокам пинцетом и аккуратно покачивайте из стороны в сторону.

Открутите по 2 винта Phillips #00 с каждого конца материнской платы.

Снимите черный элемент слота карты памяти с помощью пинцета.

Открутите по 2 винта Phillips #00 с каждой стороны разъема зарядки.

Отсоедините по 2 конца коричневой ленты с проводами от каждого конца материнской платы. Аккуратно тяните прямо пинцетом.

Оттяните материнскую плату вместе с компонентом экрана по диагонали вверх и влево от входа вспомогательного разъема, чтобы извлечь.

Клей, соединяющий вспомогательный разъем с корпусом, может затруднить извлечение. Прилагайте силу аккуратно по мере необходимости.

Отсоедините 2 конца коричневой ленты с проводами от левой стороны гнезда батареи на материнской плате с помощью пинцета.

Отсоедините большую коричневую ленту с проводами от материнской платы.

Отогните черную ленту от проводов с помощью пинцета.

Поднимите черный шарнирный пластиковый фиксатор пинцетом, чтобы освободить ленту с проводами.

Компоненты экрана и материнской платы теперь можно разделить друг от друга.

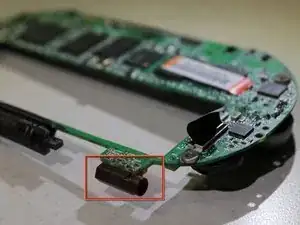

Осторожно удалите припой между вспомогательным разъемом и материнской платой с помощью отсоса для припоя.

Старайтесь избегать контакта отсоса для припоя с другими компонентами вокруг разъема.

Не приближайте слишком сильно руку к нагретому паяльнику, чтобы избежать ожога при пайке нового вспомогательного разъема.

Если вам нужна дополнительная помощь по выпаиванию/паянию вспомогательного разъема, следуйте этому руководству по пайке компонентов устройств.
