Замена сенсорного экрана Onda V80 Plus

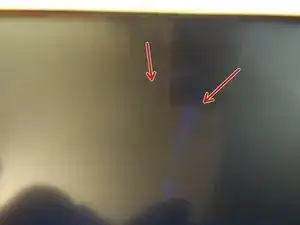

Я уже снимал экран «жёстким» способом, вынимая его с передней части и удаляя куски стекла по частям. Настоятельно не рекомендую этот метод — из‑за него я повредил ЖК‑дисплей, который очень хрупкий. Будьте осторожны. (Синие метки на фото 2)

Не зная, разрешает ли iFixit публикацию ссылок, экран, который я буду использовать, был куплен на AliExpress в магазине QHD store Russia‑Vip Store (ссылка, хотя меня бы не удивило, если бы её удалили ^^ : goo.gl/UZoSCH

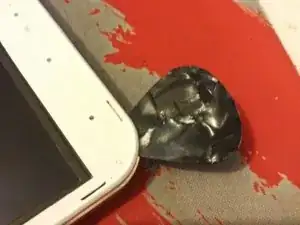

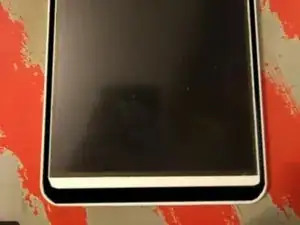

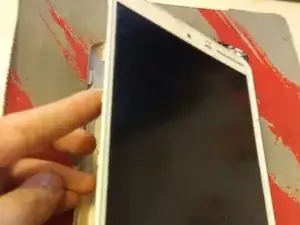

Переверните планшет, аккуратно разъедините белую часть со стороны экрана и золотистую часть сзади.

Не перестарайтесь с поддеванием белой части — экран приклеен к ней, скручивание может повредить его. Не задвигайте инструменты слишком глубоко.

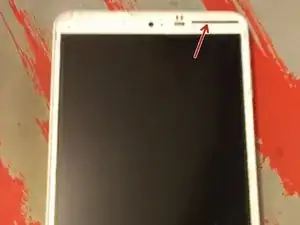

Для информации: шлейф сенсорного экрана находится в правом верхнем углу экрана.

Верхний левый угол может быть трудно снять — действуйте медленно и осторожно.

После этого будьте осторожны, чтобы не потерять кнопки питания и регулировки громкости.

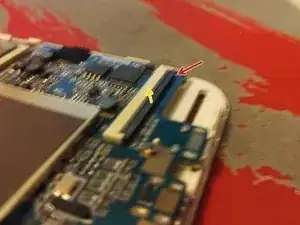

Отключите разъём батареи. Снимайте в направлении от красных стрелок на фото к жёлтым.

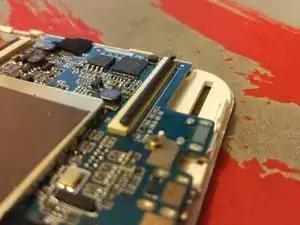

Разъём сенсорного экрана расположен в верхнем левом углу. Аккуратно приподнимите чёрную часть разъёма, затем извлеките шлейф.

Поверните планшет экраном вверх и подготовьте инструмент для подачи горячего воздуха. Тёпловая пушка была бы идеальным инструментом, но в крайнем случае можно использовать фен. Если у вас есть iOpener, он будет так же удобен.

Нагревайте только кромки экрана и не удерживайте инструмент в одном месте — постоянно двигайтесь. Стекло должно быть чуть тёплым на ощупь. Верхняя и нижняя части экрана имеют много клея.

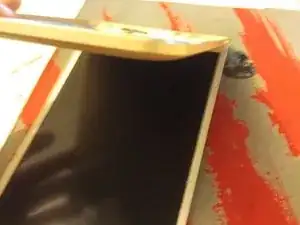

Ниже схема областей, которые нужно прогреть. Нагревайте небольшие участки, затем используйте медиатор или тонкий инструмент, чтобы приподнять панель. Инструменты с тонким лезвием удобнее из‑за их остроты, но следите, чтобы не поцарапать пластик или ЖК‑панель.

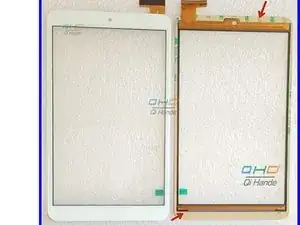

Этот шаг может незначительно отличаться в зависимости от источника вашей запасной панели.

Поскольку я ещё не завершил этот этап, опишу, как его выполнить — вероятно, это самый простой этап разборки.

Именно сейчас нужно удалить отпечатки и пыль с ЖК‑дисплея и с заменяемой панели — после установки экрана это будет невозможно сделать.

Снимите защитный слой с 3M‑клея по кромке панели. Делайте это, не укладывая экран и не касаясь кромки, протяните шлейф через отверстие.

Аккуратно установите экран по верхней кромке, так как шлейф находится вверху. (Для имитации установки экрана я буду использовать заднюю крышку планшета в качестве подложки для учебного показа.)

Затем подключите шлейф, который вы пропустили через отверстие. Подключите батарею и включите устройство, чтобы проверить работу ЖК‑панели и сенсора.

Возьмите заднюю крышку, установите кнопки и начните защёлкивать планшет с правой стороны. Затем прижмите по периметру и зафиксируйте все защёлки на каждой стороне.

В последний раз проверьте работоспособность планшета — готово! Отличная работа!
