iPad Pro сенсорный экран не работает / Метод ремонта при неотзывчивом экране

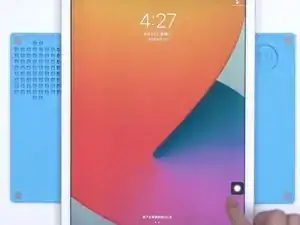

Сенсорный экран iPad Pro 1-го поколения не реагирует на прикосновения. Далее посмотрим, как мы устраняем проблему. Включите iPad Pro. Экран не реагирует на прикосновения.

Затем отсоединяем дисплей.

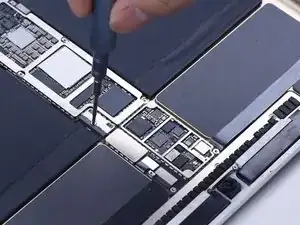

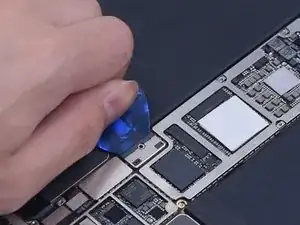

Удалите винт батареи на плате.

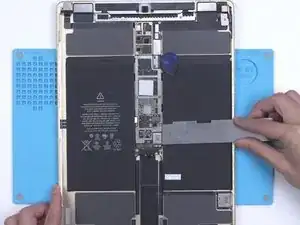

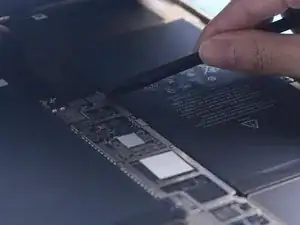

Чтобы предотвратить повреждение цепи, вставьте монтажную пластину, чтобы разъединить батарею и материнскую плату.

Установите заведомо исправный дисплей. Экран по-прежнему не реагирует на прикосновения. Можно заключить, что проблема не вызвана повреждением дисплея. Неисправность материнской платы привела к проблеме. В первую очередь проверяем разъемы сенсора на деформацию или повреждения. Видно, что разъемы в порядке.

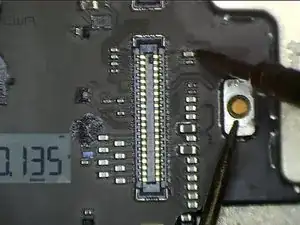

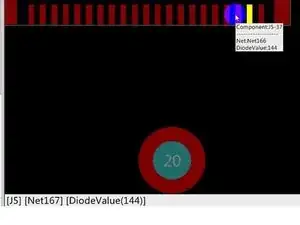

Затем измеряем значения сопротивления разъема сенсора. Значения сопротивления на контактах 2, 4 и 6 оказались слишком большими. Согласно схеме, нормальное значение должно быть около 144.

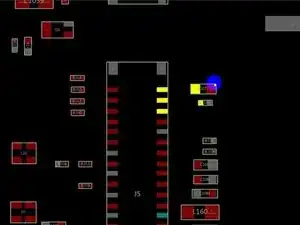

Откройте схему. Эти три контакта через один дроссель связаны с микросхемой.

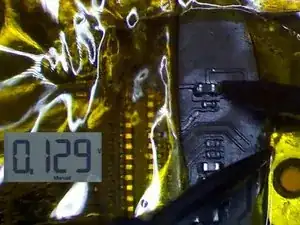

Измерьте сопротивление цепи, соединяющей дроссель с микросхемой. Значение в норме.

Затем измерьте сопротивление другого конца, соединяющего дроссель с разъемом сенсора. Значение ненормальное.

Следовательно, можно судить, что дроссель повреждён.

Повреждение дросселя обычно вызвано неправильной эксплуатацией при установке дисплея при подключенной батарее к материнской плате. Поэтому при установке дисплея сначала необходимо отключать батарею.

Далее заменим дроссель. Немного приподнимите материнскую плату, чтобы предотвратить быстрое рассеивание тепла.

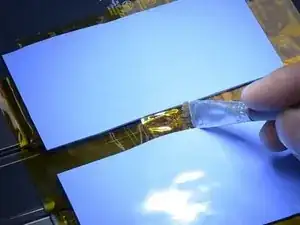

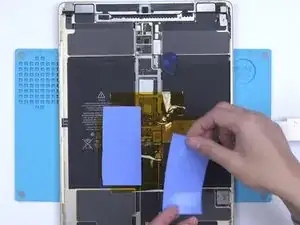

Нанесите термостойкую ленту и изоляционный мат.

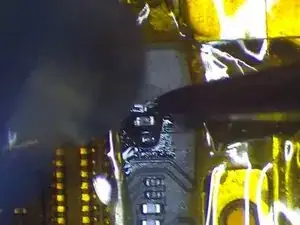

Нанесите пасту флюса. Нагревайте феном для пайки при 360 °C и потоке воздуха 2, чтобы снять дроссель. Нанесите припой средней температуры. Продолжайте нагревать феном для понижения температуры плавления контактной площадки.

Удалите большие фрагменты припоя оплеткой. Возьмите дроссель с неисправной платы. Припаяйте дроссель феном при 330 °C и потоке воздуха 2. Очистите плату очистителем для печатных плат.

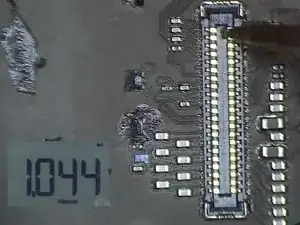

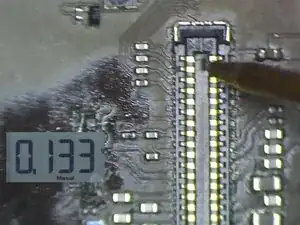

Измерьте значения сопротивления дросселя и разъема сенсора. Значения в норме. Затем устанавливаем экран для проверки. И сенсор, и 3D Touch работают исправно. Проблема неотзывчивого экрана iPad Pro успешно решена.
