Замена сенсорного экрана/дисплея Tapwave T2907US Zodiac 2

Удалите четыре винта Torx T5 с задней панели.

Вставьте лопатку между передней и задней панелями.

Оказывайте вниз направленное рычажное воздействие лопаткой, чтобы снять заднюю панель.

Выдвиньте аккумулятор из‑под коричневой ленты с проводами.

Будьте осторожны с проводами, всё ещё подключёнными к другому концу аккумулятора. Не тяните за провода, чтобы не повредить их.

Медленно вытащите белую вилку из разъёма. Крепко захватите её по бокам пинцетом и аккуратно покачивайте из стороны в сторону.

Отвинтите по 2 винта Phillips #00 на каждом конце материнской платы.

Снимите чёрный держатель слота для карты памяти пинцетом.

Отвинтите по 2 винта Phillips #00 с каждой стороны разъёма для зарядки.

Отсоедините по 2 конца коричневой ленты с проводами с каждого конца материнской платы. Аккуратно тяните прямо наружу пинцетом.

Оттяните материнскую плату вместе с компонентом экрана по диагонали вверх и влево от входа вспомогательного разъёма, чтобы снять их.

Клей, соединяющий вспомогательный разъём с корпусом, может затруднять снятие. При необходимости аккуратно прикладывайте усилие.

Отсоедините 2 конца коричневой ленты с проводами с левой стороны посадочного места аккумулятора на материнской плате с помощью пинцета.

Отсоедините большую коричневую ленту с проводами от материнской платы.

Отогните чёрную ленту с проводами пинцетом, чтобы обнажить ленту с проводами.

Поднимите чёрный шарнирный пластиковый фиксатор пинцетом, чтобы освободить ленту с проводами.

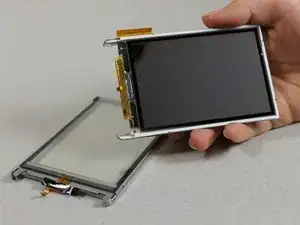

Теперь компонент экрана и материнская плата можно разделить друг от друга.

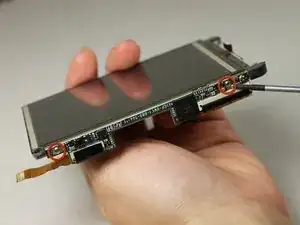

Отвинтите 2 винта Phillips #00 с нижнего края компонента экрана.

Снимите коричневую ленту с проводами с небольшого печатного модуля.

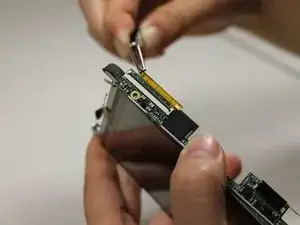

Поднимите так, чтобы чёрный пластиковый шарнир открылся и лента могла быть удалена.

Предупреждение: если вы будете слишком грубы с отвёрткой, вы можете необратимо повредить дисплей.

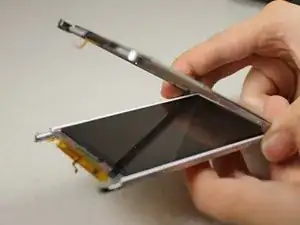

Используйте отвёртку Slot SL1.5, чтобы поддеть корпус сенсорной панели от компонента дисплея, используя 4 паза по всему периметру компонента.
