Ремонт iPad Pro, который не включается

iPad Pro получил повреждение от влаги и не включается. Нажмите кнопку питания. iPad Pro не включается. Подключите iPad Pro к источнику питания — iPad Pro по-прежнему не включается.

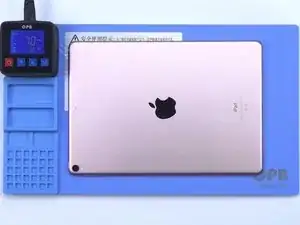

Далее нужно разобрать iPad Pro для тестирования. Поместите iPad Pro на нагревательную платформу для нагрева.

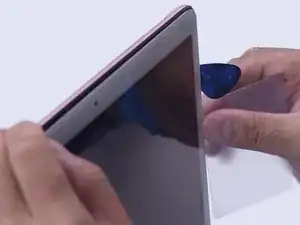

Когда температура достигнет приблизительно 70 °C, отделите экран с помощью лопатки. Обратите внимание на угол и направление, чтобы не повредить гибкие шлейфы.

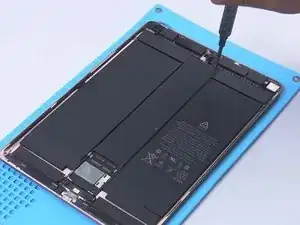

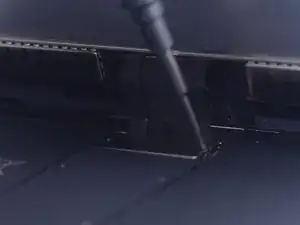

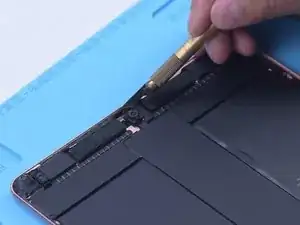

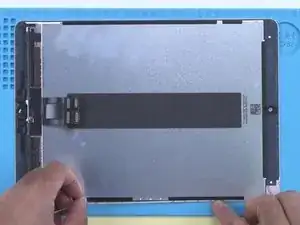

Затем снимаем винты с экранирующей крышки с помощью отвертки. Снимите экранирующую крышку. Отключите гибкие кабели.

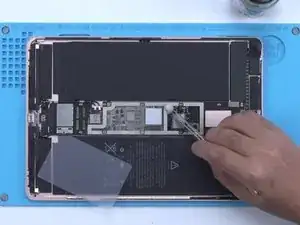

Продолжите удаление винтов с экранирующей крышки материнской платы, затем снимите саму крышку.

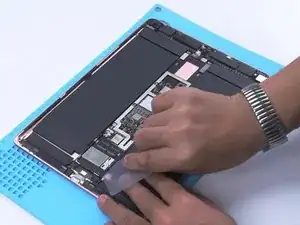

Вставьте лопатку между батареей и материнской платой. Отключите батарею.

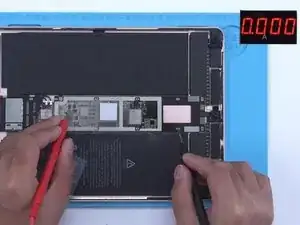

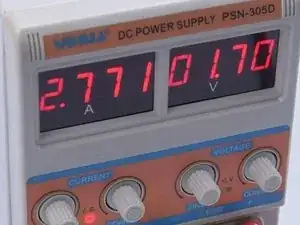

Далее проверяем, нормален ли ток запуска материнской платы. Подайте питание на материнскую плату от источника постоянного тока. Когда щупы касаются цепи основного питания материнской платы и запуск не происходит, ток сразу прыгает до 2,7 А.

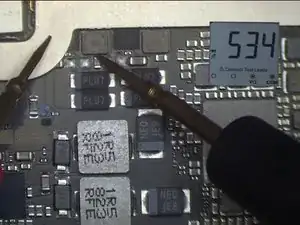

Можно подтвердить, что в цепи основного питания материнской платы короткое замыкание, что приводит к проблеме с включением. Затем измеряем значение диода в цепи основного питания мультиметром в режиме прозвонки. Значение диода 534, что является нормальным.

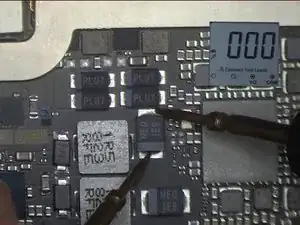

При измерении соседнего конденсатора значение диода равно 0. Это указывает на короткое замыкание в цепи.

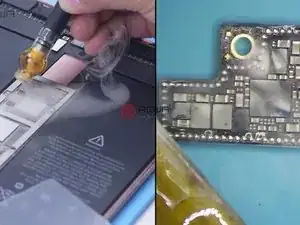

Поскольку на плате слишком много связанных компонентов, используем нанесение флюса для поиска короткозамкнутого компонента. На этот раз используется диспенсер для флюса. По сравнению с традиционным паяльником, операция проще и даёт лучший эффект.

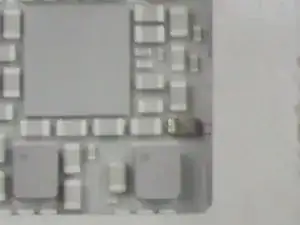

Затем подаём напряжение 3 В на материнскую плату. Под микроскопом видно, что флюс на конденсаторе расплавился. По этому признаку можно определить, что конденсатор повреждён.

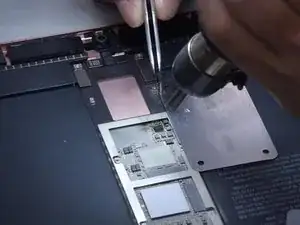

Далее нужно удалить конденсатор. Удалите конденсатор с помощью фена для пайки при 340 °C и потоке воздуха 3. При нагреве защитите окружающую батарею, чтобы избежать повреждения.

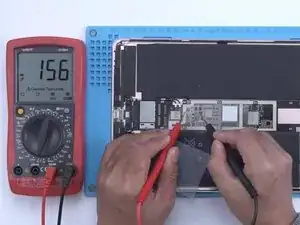

После охлаждения материнской платы снова измеряем мультиметром. Значение диода возвращается к нормальному значению 156.

Поскольку в цепи основного питания материнской платы было короткое замыкание, батарея оказала защиту.

Затем используем источник постоянного тока для активации батареи. Сначала очистите материнскую плату очистителем для печатных плат.

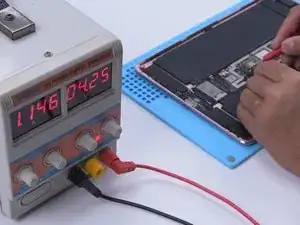

Уберите лопатку. Подайте напряжение 4,2 В на цепь основного питания для активации батареи.

Далее собираем iPad Pro для тестирования. Установите винты и экранирующую крышку. Перед установкой экрана нужно удалить двухсторонний скотч с экрана и задней крышки корпуса.

Затем нанесите новый двухсторонний скотч. Установите дисплей.

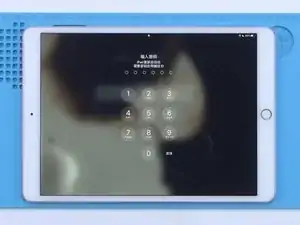

Включите iPad Pro. iPad Pro включается нормально, и неисправность устранена. На экране iPad Pro видны признаки повреждения от влаги. Поскольку заказчик не желает заменять экран, ремонт ограничился выполненным объёмом работ.
