Замена сенсорного модуля ЖК-дисплея TDS Trimble Spectra Precision Recon 400X

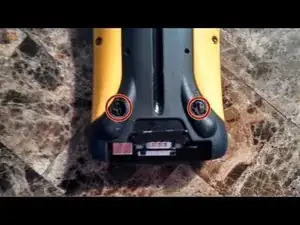

Поверните оба винта на 180 градусов с помощью маленькой плоской отвертки. Стрелки должны указывать на положение разблокировки. Сдвиньте модуль загрузки вниз и выньте его из приемника данных.

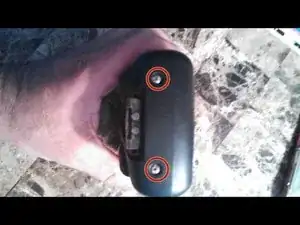

Удалите оба винта с помощью крестовой отвертки. Поднимите верхнюю крышку вверх и выньте её из приемника данных.

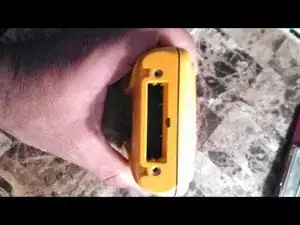

Извлеките любые карты, которые могут находиться в слотах под снятой верхней крышкой.

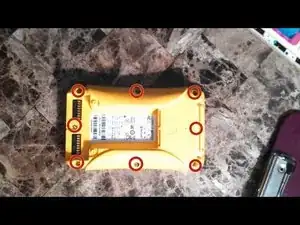

С помощью отвертки Torx T6 отвинтите 8 винтов, затем поднимите заднюю крышку. Между передней и задней частью корпуса находится резиновая прокладка. Обратите внимание на её положение для последующей сборки.

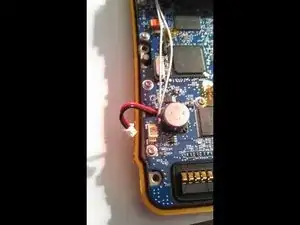

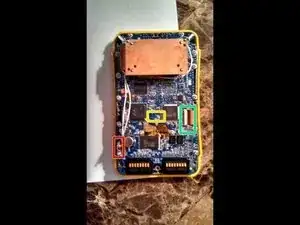

Откиньте разъём с помощью лопатки и аккуратно вытяните ленточный кабель. Это разъём узла дисплея. Затем аккуратно приподнимите кабель питания с помощью лопатки или монтажного инструмента. Область, отмеченная жёлтым прямоугольником, будет задействована в следующем шаге. Здесь клавиатура подключается к материнской плате.

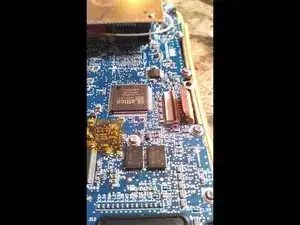

Теперь можно снять материнскую плату. Просто удалите 11 винтов с помощью отвертки Torx T6. Материнскую плату необходимо поднимать строго вертикально. Клавиатура подключена снизу к материнской плате — она отключится по мере подъёма платы. Это ожидаемое поведение.
