Замена камеры ExoPC Slate
Замена камеры на ExoPC Slate проста; тем не менее, будьте осторожны при снятии компонентов и следите за ними.
Шаг 1

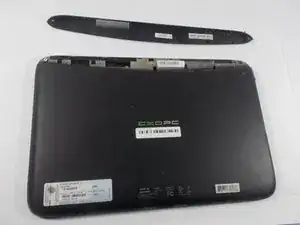

Переверните ПК экраном вниз и потяните за пластиковую деталь, показанную на изображении. Используйте ногти, чтобы вдавить в углубление, где встречаются два пластиковых покрытия.
Шаг 2

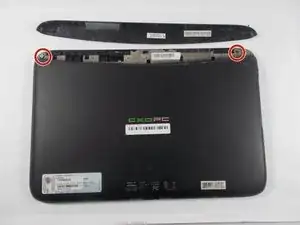

Используя отвертку Phillips #00, снимите два винта в углах.
С помощью левой руки потяните за открытый участок ПК, одновременно нажимая правым большим пальцем. Это освободит пластиковые зажимы, позволяя задней крышке сдвинуться, как показано на картинке.
При снятии задней крышки убедитесь, что Ribbon-контакты, идущие к экрану, не повреждены. Осторожно сложите крышку, как книгу.
Шаг 3

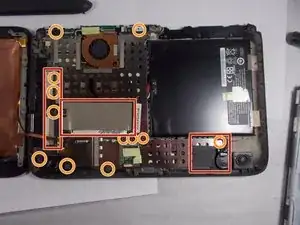

Снимите скотч, закрывающий металлический щит.
Снимите 12 винтов с помощью отвертки Phillips #00.
Снимите щит, отступив его от под батареей. Щит должен полностью отделиться.
Шаг 4

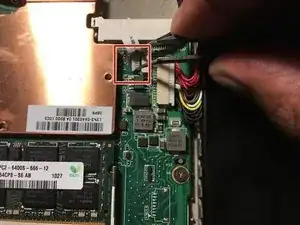

Используя пинцет, отключите кабель камеры от материнской платы.
Удалите винт Phillips #000, крепящий камеру на месте.
Осторожно извлеките камеру.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
