Замена кабеля ввода/вывода Microsoft Surface 2

Начните с нагрева клея по периметру экрана с помощью термофена или iOpener (это займет больше времени), чтобы расплавить клей.

Не держите термофен слишком близко к Microsoft Surface 2, чтобы не повредить корпус деформацией.

Не прикасайтесь к металлическому наконечнику термофена. Он очень горячий и может обжечь.

Вставьте пластиковые медиаторы чуть под экран и черную окантовку. Размещайте их равномерно по обеим сторонам.

Используя зазор, созданный медиаторами, медленно подденьте экран пластиковым инструментом для вскрытия, отрывая его от корпуса Microsoft Surface 2. Поддёргивайте максимально равномерно.

После отделения экрана от корпуса экран будет подключён к материнской плате одним ленточным кабелем.

Используйте пластиковую лопатку, чтобы отжать фиксирующий зажим от кабеля дисплея.

Ленточный кабель может быть приклеен к материнской плате.

Аккуратно извлеките ленточный кабель из его разъёма на материнской плате.

Работайте рядом с магнитной картой для болтов, чтобы не потерять винты.

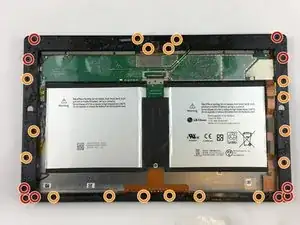

Снимите десять винтов T3 длиной 3.45 мм из углов черного пластикового ободка.

Снимите оставшиеся семнадцать винтов T5 длиной 4.4 мм по периметру ободка.

После удаления всех винтов поднимите и снимите ободок с устройства.

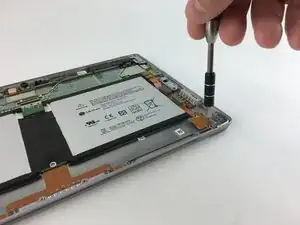

Снимите два винта T3 длиной 2.19 мм, которые фиксируют ленточный кабель слота SD-карты.

Снимите два винта T3 длиной 3.27 мм, которые удерживают разъем питания.

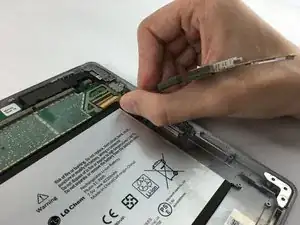

Используйте лопатку, чтобы приподнять прижимную пластину на конце ленточного кабеля.

Фиксирующая деталь может быть приклеена к материнской плате.

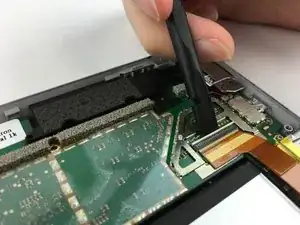

С помощью лопатки отогните маленький прижимной язычок в нулевом усилии вставки разъёма кабеля.

Убедитесь, что Вы поддеваете прижимной язычок, а не сам разъём.

Извлеките ленточный кабель из его порта.

Для подключения или снятия ленточного кабеля не требуется усилий.
