Замена материнской платы Asus MeMO Pad 7 ME176C

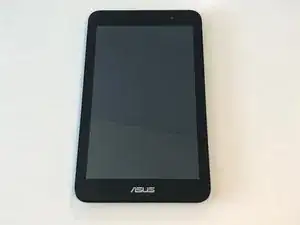

Перед разборкой убедитесь, что устройство полностью выключено.

Устройство достаточно хрупкое, поэтому избегайте чрезмерного давления на экран.

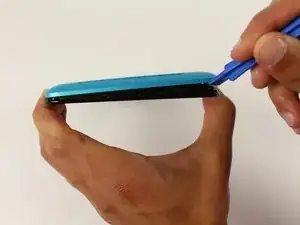

Используйте инструмент для открытия, чтобы отжать заднюю крышку устройства. Аккуратно поднимайте заднюю крышку по периметру.

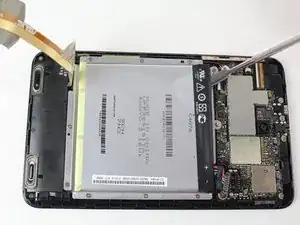

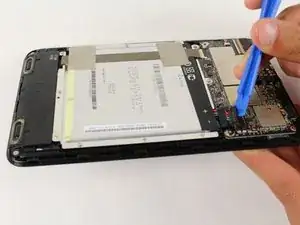

Найдите чёрный разъём, который соединяет батарею с материнской платой.

Аккуратно вытяните разъём, сдвинув его назад при помощи инструмента для вскрытия, чтобы не повредить детали.

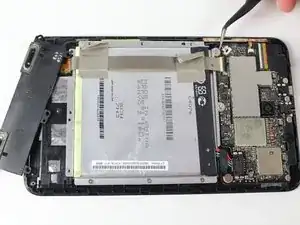

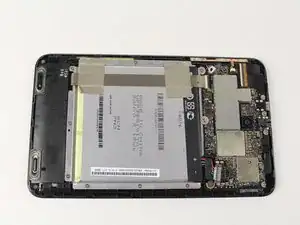

Найдите батарею и область, где лента проводов подключается к материнской плате.

Используйте нейлоновую лопатку или другой инструмент, которым можно сдвинуть и осторожно вытащить провод из разъёма материнской платы.

Затем отогните ленту, приклеенную к батарее с обеих сторон, и оторвите провод от батареи.

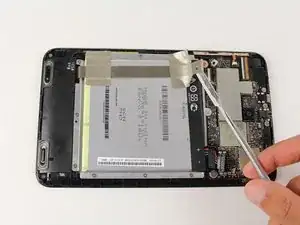

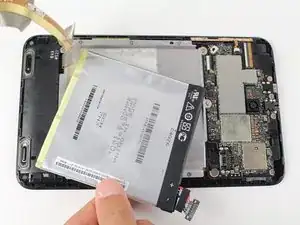

Аккуратно вставьте пластиковую лопатку между батареей и корпусом, чтобы освободить клей. Работайте лопаткой из стороны в сторону, постепенно освобождая батарею.

Не используйте металлический инструмент для извлечения батареи; избегайте сгибания или прокола батареи при снятии.

На правой стороне планшета находится небольшой чёрный разъём.

Используя небольшой инструмент, аккуратно сдвиньте разъём с материнской платы.

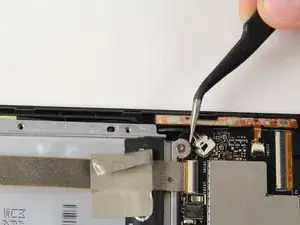

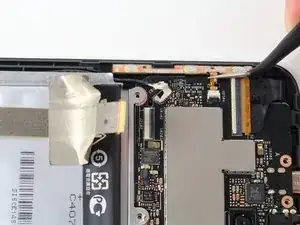

В верхнем правом углу находится небольшой разъём, подключённый к материнской плате.

Этот разъём — тонкий провод. Будьте осторожны, чтобы не повредить провод.

Используя пинцет, аккуратно вытяните разъём из материнской платы.

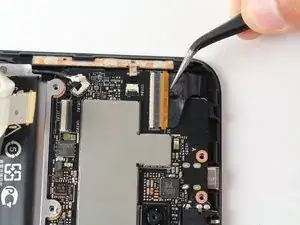

Рядом с предыдущим разъёмом в верхнем правом углу находится ещё один крупный разъём.

Отключите его с помощью пинцета или другого инструмента, чтобы легко выдвинуть разъём.

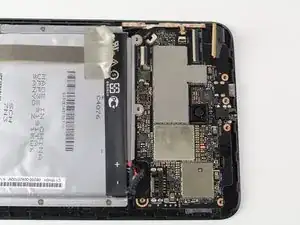

Найдите винты вокруг материнской платы.

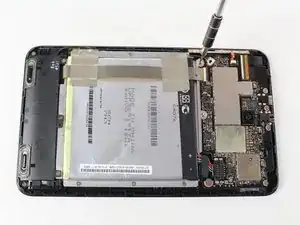

Отвинтите винты по периметру материнской платы крестовой отвёрткой Phillips PH000.

Внимание: аккуратно положите винты в безопасное место, они понадобятся при установке материнской платы обратно.

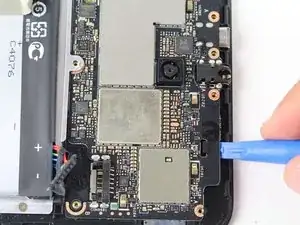

В нижнем правом углу материнской платы имеется небольшой зазор.

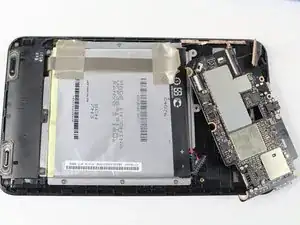

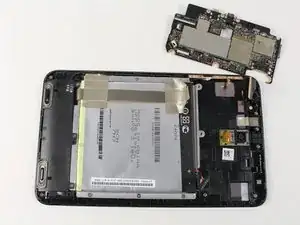

Используя инструмент для поддевания, аккуратно приподнимите материнскую плату.
