Замена разъема для наушников Vtech Innotab 3

Планшеты

Для замены разъема для наушников подготовьте отвертку PH00, металлическую лопатку и набор для пайки.

  • Перед тем как начать разборку Vtech InnoTab 3, включите паяльник. Если вы работаете с другими, сообщите им, что паяльник включен и будьте осторожны.

Шаг 1

Сдвиньте замок дверцы отсека для батарей вниз.

Удерживая замок отсека для батарей нажатым, сдвиньте обе дверцы отсеков для батарей наружу с каждой стороны устройства.

Аккуратно извлеките батареи из отсека для батарей.

Стандартный вариант для InnoTab 3 — это четыре батареи AA. Vtech также предлагает перезаряжаемую батарею в интернете, но оба варианта батарей извлекаются из устройства одинаковым образом.

Шаг 2

Удалите шесть винтов длиной 7,6 мм, находящихся в отсеке для батарей, с помощью отвертки PH00.

Шаг 3

Существуют три скрытых винта на задней части устройства: два в верхней части и один ближе к низу.

С помощью нейлоновой или металлической лопатки удалите три заглушки, скрывающие винты.

Удалите винт длиной 5 мм ближе к низу и два винта длиной 7,6 мм в верхней части с помощью отвертки PH00.

Шаг 4

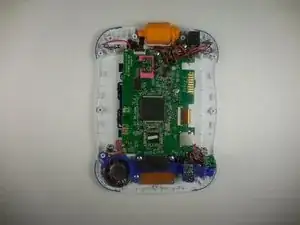

Аккуратно отделите заднюю панель от передней панели, открывая материнскую плату, соединенную с передней панелью.

Шаг 5

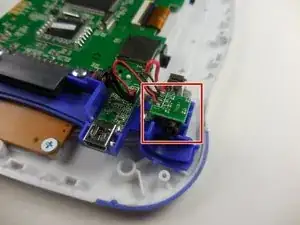

На передней панели устройства разъем для наушников расположен в нижнем правом углу устройства, напротив динамика.

С помощью пинцета поднимите, чтобы извлечь разъем для наушников из крепления.

Будьте осторожны, не тяните слишком сильно при извлечении разъема для наушников, так как вы можете оторвать провода от пайки.

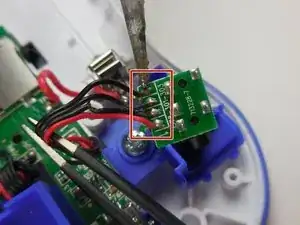

Шаг 6

Замена разъема для наушников Vtech Innotab 3Замена разъема для наушников Vtech Innotab 3Перевод руководства с ifixit.com
