Замена динамика Vtech InnoTab 3
Для замены динамика подготовьте отвёртку PH00, металлическую лопатку и паяльный набор.
- Перед началом разборки Vtech InnoTab 3 включите паяльник. Если вы работаете вместе с другими, предупредите их, что паяльник включён, и попросите соблюдать осторожность.
Шаг 1
Опустите защёлку крышки отсека для батарей вниз.
Удерживая защёлку отсека для батарей внизу, сдвиньте по обеим сторонам устройства две крышки батарей наружу.
Осторожно извлеките батареи из отсека.
Стандартным вариантом для InnoTab 3 являются четыре батареи типа AA. Vtech также предлагает аккумуляторную батарею, но оба варианта извлекаются из устройства одинаковым способом.
Шаг 2
Снимите шесть винтов длиной 7.6 мм, находящихся в отсеке для батарей, используя отвёртку PH00.
Шаг 3
На задней панели скрыты три винта: два вверху и один ближе книзу.
С помощью нейлоновой или металлической лопатки снимите три заглушки, закрывающие винты.
Выверните винт 5 мм возле низа и два винта 7.6 мм вверху, используя отвёртку PH00.
Шаг 4
Осторожно отделите заднюю панель от передней, чтобы открыть материнскую плату, прикреплённую к передней панели.
Шаг 5

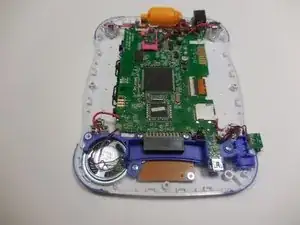

После разборки устройства отложите заднюю панель в сторону и переключите внимание на переднюю часть.

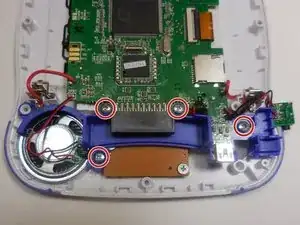

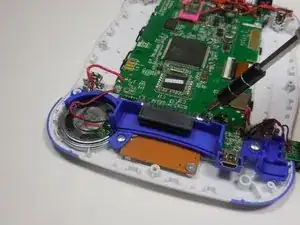

Снимите четыре винта, используя отвёртку PH00.
Шаг 6

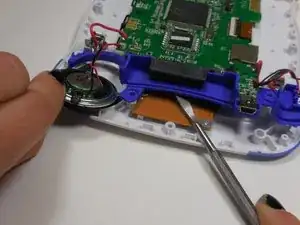

С помощью нейлоновой или металлической лопатки поднимите синюю пластиковую деталь вверх.

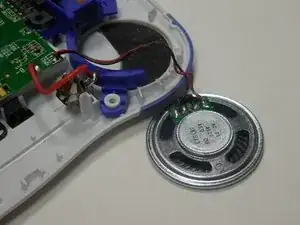

Удерживая пластиковую деталь поднятой, аккуратно зажимайте край динамика и извлеките его.
Не дергайте динамик резко, чтобы не оторвать провод от пайки.
Шаг 7

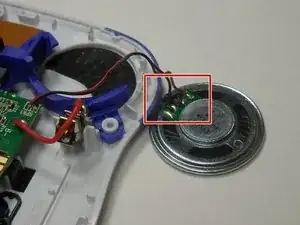

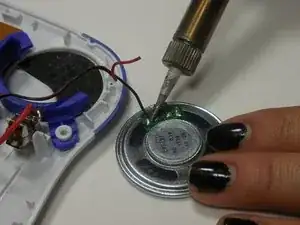

Отпаять чёрный и красный провода, соединяющие динамик с устройством.
Это сложный шаг. Ознакомьтесь с этим руководством по пайке: Как паять и распаивать соединения
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
