Замена кнопок Vtech InnoTab 3S

Удерживая защелки отсека для батареек, сдвиньте две крышки от батарей наружу с боков устройства.

Удалите батареи из устройства.

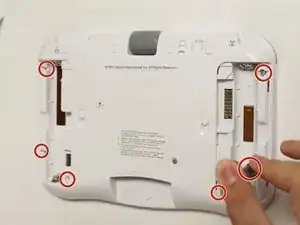

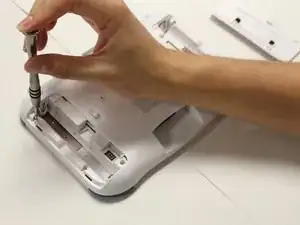

Удалите шесть винтов 7 мм изнутри отсека для батареек с помощью отвертки Phillips #1.

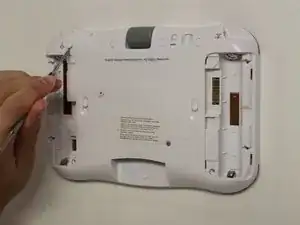

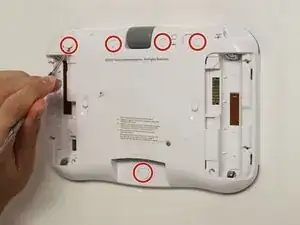

С помощью нейлоновой лопатки удалите пять заглушек, скрывающих винты.

Потенциальный риск повреждения устройства: Будьте осторожны, чтобы не поцарапать пластик устройства с помощью лопатки.

При удалении заглушек держите лопатку вертикально к плате, чтобы облегчить снятие. Также попробуйте нажимать лопатку в сторону низа устройства.

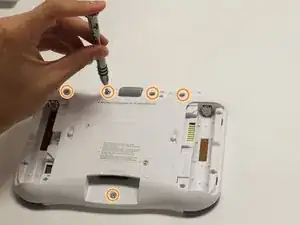

Удалите пять винтов Phillips #1 размером 5 мм с задней панели устройства.

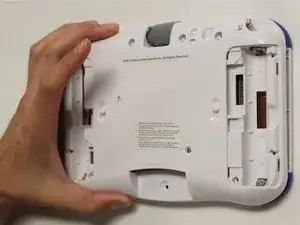

Аккуратно снимите заднюю панель с передней панели устройства.

После снятия задней панели вы сможете увидеть материнскую плату и другие компоненты внутри Vtech InnoTab 3S.

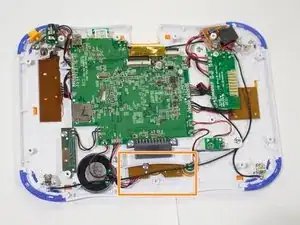

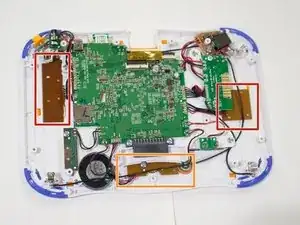

Кнопки на InnoTab 3S расположены в трех местах: одна с левой стороны планшета, одна с правой стороны и одна посередине ближе к дну планшета.

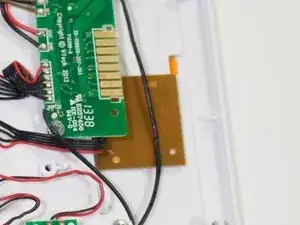

С помощью лопатки аккуратно поднимите коричневые квадраты, расположенные с левой и правой сторон планшета, чтобы получить доступ к кнопкам.

Замените неисправные кнопки и опустите обратно коричневые квадраты, чтобы зафиксировать кнопки на устройстве.

В отличие от других двух кнопок, кнопки, расположенные посередине ближе к дну устройства, не могут быть доступны без дальнейшего разбора устройства.

Удалите материнскую плату для доступа к нижним кнопкам. Для удаления материнской платы обратитесь к нашему Гиду по мат
