Замена микрофона Vtech Innotab 3

Планшеты

Чтобы заменить микрофон, возьмите отвертку PH00, металлическую лопатку и комплект для пайки.

  • Перед тем как начать разбор Vtech InnoTab 3, включите паяльник. Если Вы работаете с другими, сообщите им, что паяльник включен, и будьте осторожны.

Шаг 1

Сдвиньте замок двери отсек аккумулятора вниз.

Держа замок отсека аккумулятора, сдвиньте две двери аккумулятора наружу с обеих сторон устройства.

Осторожно выньте аккумуляторы из отсека.

Стандартный вариант для InnoTab 3 — четыре аккумулятора типа AA. Vtech также предлагает перезаряжаемый аккумулятор в интернете, но оба варианта аккумуляторов снимаются с устройства одинаково.

Шаг 2

Удалите шесть винтов 7.6мм в отсеке для аккумуляторов с помощью отвертки PH00.

Шаг 3

На задней панели устройства находятся три скрытых винта: два сверху и один внизу.

Используя нейлоновую или металлическую лопатку, снимите три крышки, скрывающие винты.

Удалите 5мм винт внизу и два 7.6мм сверху с помощью отвертки PH00.

Шаг 4

Осторожно отделите заднюю панель от передней, открывая материнскую плату, соединенную с передней панелью.

Шаг 5

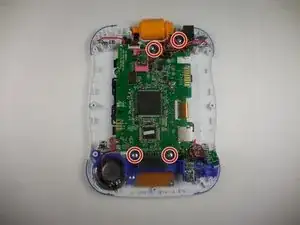

Удалите четыре винта 7.6 мм с помощью отвертки PH00.

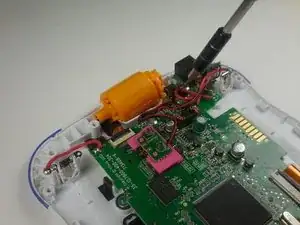

Поднимите печатную плату из устройства.

Шаг 6

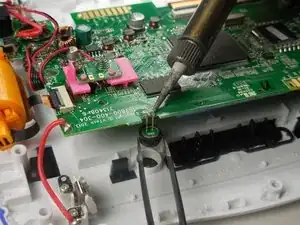

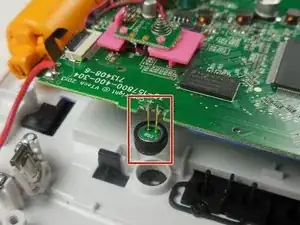

Чтобы заменить микрофон, выпаяйте два соединения, которые соединяют динамик с устройством.

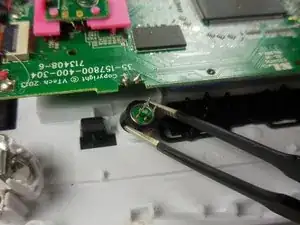

Используйте пинцет, чтобы удерживать микрофон в неподвижном состоянии, пока Вы выпаиваете соединения.

Это сложный шаг. Ознакомьтесь с этим руководством, чтобы узнать, как паять

Перевод руководства с ifixit.com
