Замена экрана iPad Pro 11" (2‑го поколения)

Разрядите батарею iPad до полного отключения перед началом ремонта. Заряженная батарея может загореться при повреждении в процессе ремонта.

Отключите все кабели и полностью выключите iPad.

Хотя iPad выглядит однородно снаружи, под частями экрана находятся хрупкие компоненты. Чтобы избежать повреждений, строго следуйте инструкциям и обратите внимание на следующие области при вскрытии iPad:

Модуль камеры, датчики окружающего света, датчик приближения и передний микрофон

Шлейфы дисплея

Магниты экрана

Кромки ЖК‑экрана

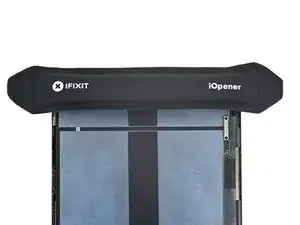

Приложите нагретый iOpener к правому торцу экрана на две минуты.

Вы также можете использовать фен, тепловую пушку или тёплую плиту — но чрезмерный нагрев может повредить экран и/или внутреннюю батарею, поэтому действуйте осторожно.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите под iPad предмет так, чтобы он находился на уровне между присосками.

Разместите присоски примерно по середине правого торца — одну сверху, одну снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и плотно надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать из выравнивания, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей ослаб и образовалась щель для открытия.

Если экран недостаточно прогревается, можно использовать фен, прогревая вдоль правого торца iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте лезвие для вскрытия под экран, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, примените больше тепла к области и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени делать свою работу.

Пропустите следующий шаг.

Если экран сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому дисплею суперклеем.

Прикрепите присоску к правому торцу дисплея, примерно в 5 см от нижнего края.

Поднимайте присоску с ровным, постоянным нажимом, чтобы создать щель, достаточно маленькую для вставки лезвия для вскрытия.

Создавайте только такую щель, чтобы вставить лезвие для вскрытия. Чрезмерный изгиб экрана приведёт к его повреждению.

Вставьте кончик лезвия для вскрытия в щель.

Не вставляйте лезвие глубже 5 мм, иначе вы повредите ЖК‑панель.

Вставьте новое лезвие для вскрытия в созданную щель.

Проведите лезвием вдоль правого торца, чтобы отделить клей.

При проведении рядом с кнопками регулировки громкости не вставляйте лезвие глубже 2 мм, иначе вы повредите магниты экрана.

Оставьте лезвие в правом верхнем углу, чтобы клей не склеился вновь.

Приложите нагретый iOpener к верхнему торцу экрана на две минуты.

Верхний торец iPad содержит модуль камеры, два датчика окружающего света, датчик приближения и передний микрофон. Эти компоненты хрупкие и легко повредятся, если лезвие для вскрытия вставить слишком глубоко. Отделяйте клей только в отмеченных местах, чтобы избежать повреждений.

Два датчика окружающего света трудно разглядеть — их можно найти с помощью фонаря или поместив iPad под яркий свет.

Не вставляйте лезвие для вскрытия глубже 2 мм рядом с верхними левым и правым краями, иначе повредите датчики окружающего света.

Не вставляйте лезвие для вскрытия глубже 1 мм в средней части верхнего торца, иначе повредите модуль камеры, датчик приближения и передний микрофон.

Вставьте новую пластину для вскрытия в образованный только что зазор.

Проведите пластиной вдоль верхнего правого края, останавливаясь, когда доберётесь до правого датчика окружающего освещения.

Не вставляйте пластину для вскрытия глубже чем на 5 мм.

Оставьте пластину справа от датчика, чтобы предотвратить повторное склеивание.

Вставьте новую пластину для вскрытия справа от датчика окружающего освещения.

Проведите пластиной по средней части верхнего края, останавливаясь, когда доберётесь до левого датчика окружающего освещения.

Не вставляйте пластину глубже чем на 1 мм, иначе вы повредите датчик приближения и передний микрофон.

Оставьте пластину, чтобы клей не слипся снова.

Вставьте новую пластину для вскрытия слева от датчика окружающего освещения.

Проведите пластиной вдоль верхнего левого края, останавливаясь, когда доберётесь до левого датчика окружающего освещения.

Не вставляйте пластину для вскрытия глубже чем на 5 мм.

После разделения клея на верхнем крае вы можете удалить две пластины возле датчиков окружающего освещения.

Приложите подогретый iOpener к нижнему краю экрана на две минуты.

Вставьте новую пластину для вскрытия в нижний правый угол под уже имеющуюся пластину.

Не вставляйте пластину для вскрытия глубже чем на 2 мм при продвижении вдоль правого края.

Проведите пластиной вокруг нижнего правого угла, чтобы отделить клей.

Проведите пластиной вдоль нижнего края, останавливаясь у разъёма USB-C.

Не вставляйте пластину для вскрытия глубже чем на 5 мм при отделении клея нижнего края.

Оставьте пластину, чтобы предотвратить повторное склеивание нижнего края.

Вставьте новую пластину для вскрытия слева от разъёма USB-C.

Отделите оставшийся клей нижнего края.

Не вставляйте пластину для вскрытия глубже чем на 5 мм при отделении клея нижнего края.

Оставьте пластину в нижнем левом углу, чтобы предотвратить повторное склеивание нижнего края.

Приложите подогретый iOpener к левому краю экрана на две минуты.

На левом крае iPad расположено несколько кабелей дисплея. Эти кабели чрезвычайно хрупкие и легко повреждаются, если пластина для вскрытия вставлена слишком глубоко или под неправильным углом. Точно следуйте инструкциям, чтобы избежать повреждений.

Кабели дисплея расположены в небольших выемках рамы и требуют вставки пластины под углом 45°.

Есть плоские участки рамы, где пластина должна вставляться горизонтально.

Вставьте пластину под углом 45˚ прямо выше нижнего левого угла.

Не вставляйте пластину глубже чем на 5 мм, иначе вы повредите кабели дисплея.

Аккуратно проведите пластиной вдоль левого края, останавливаясь, когда доберётесь до плоского участка рамы.

Опустите пластину так, чтобы она была горизонтальна по отношению к дисплею.

Не вставляйте пластину глубже чем на 5 мм.

Продолжайте отделять клей левого края, пока не дойдёте до следующей выемки в раме.

Отделите оставшийся клей, обязательно точно следуя инструкциям.

Проводите пластиной под углом 45˚ вниз и не вставляйте глубже чем на 5 мм.

Проводите пластиной горизонтально и не вставляйте глубже чем на 5 мм.

Возьмитесь за два противоположных угла экрана и аккуратно отделите оставшийся клей.

Не снимайте экран полностью — он удерживается несколькими ленточными кабелями под ним.

Сдвиньте экран к нижнему правому углу рамы, пока ленточный кабель датчика окружающего освещения возле верхнего края не окажется открытым.

В ходе ремонта отслеживайте каждый винт и следите, чтобы он возвращался на своё место.

Используйте отвертку Phillips, чтобы удалить два винта, закрепляющие кронштейн кабеля датчика окружающего освещения на плате:

Один винт 1.3 мм

Один винт 2.0 мм

Во время сборки это хорошее место, чтобы включить iPad и проверить все функции перед окончательным закрытием. Обязательно выключите iPad перед продолжением работы.

С помощью пинцета или пальцами снимите кронштейн.

Используйте плоский конец лопатки, чтобы отключить кабель датчика окружающего света, поднимая непосредственно вверх защёлки разъёма.

Чтобы снова подключить защёлки разъёма подобного типа, аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При смещении разъёма контакты могут погнуться и привести к необратимому повреждению.

Пока не пытайтесь снять экран — он всё ещё прикреплён с помощью хрупких гибких шлейфов.

Возьмитесь за правый край экрана и откройте его как книгу.

Положите экран поверх левого края iPad.

Отвинтите три винта Phillips длиной 1,2 мм, крепящие нижний экранный щит к плате.

Снимите нижний экранный щит пинцетом или пальцами.

Используйте заострённый конец лопатки, чтобы поддеть и отключить верхние два кабеля дисплея.

Отключите оставшиеся два кабеля дисплея.

Возьмите правый край экрана и отведите его в сторону.

При сборке перед установкой экрана удалите оставшийся клей с рамки и очистите приклеиваемые участки с помощью изопропилового спирта высокой концентрации (>90%) и безворсовой ткани. Это подготовит iPad для новой клейкой ленты и обеспечит надёжное склеивание.

Если вы планируете переустановить существующий экран, удалите оставшийся клей с тыльной стороны и очистите приклеиваемые участки изопропиловым спиртом.

Следуйте этому руководству для установки заранее вырезанных клеевых полос на ваш iPad перед его окончательной герметизацией.

Модуль LiDAR связанный с аппаратной частью Face ID. Чтобы сохранить функциональность Face ID, его необходимо перенести на заменяющий экран. В следующих шагах показано, как снять модуль и установить его на новый экран.

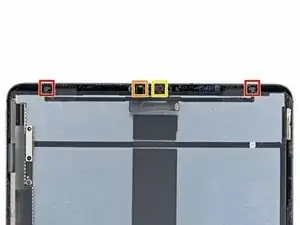

Модуль LiDAR состоит из четырёх сенсоров:

Двух датчиков окружающего света

Датчика приближения

Микрофона

Вам необходимо отделить каждый сенсор от экрана перед снятием всего модуля.

Разогрейте iOpener и приложите его к верхней части экрана на две минуты.

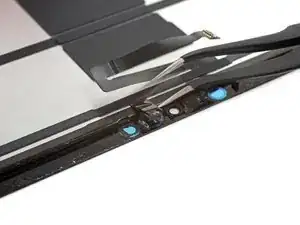

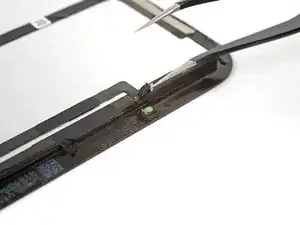

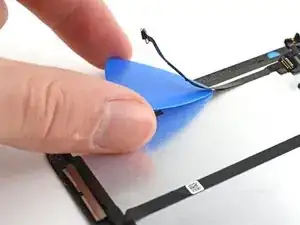

Вставьте одну лапку изогнутого пинцета между датчиком окружающего света и экраном.

Можно также использовать тонкий нож, но будьте осторожны, чтобы не повредить гибкий кабель.

Подденьте, чтобы отделить датчик от экрана.

Это может потребовать значительной силы.

Повторите процедуру для другого датчика окружающего света.

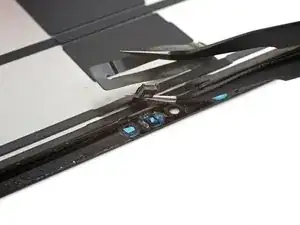

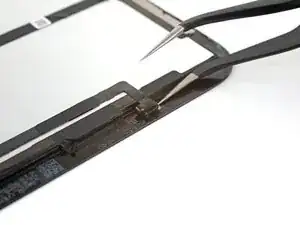

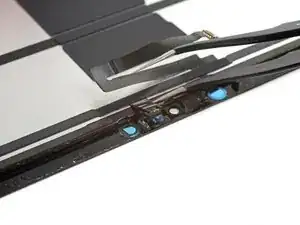

Вставьте одну лапку изогнутого пинцета между кабелем датчика приближения и экраном.

Сдвигайте пинцет в сторону экрана, одновременно поддев, чтобы отделить датчик от экрана.

Это может потребовать значительной силы и нескольких циклов нагрева iOpener.

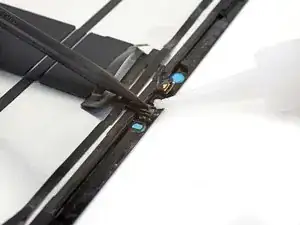

Снимите скотч, закрывающий микрофон.

Отложите скотч в сторону — он потребуется при повторной сборке.

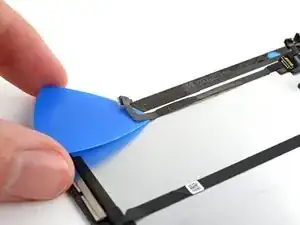

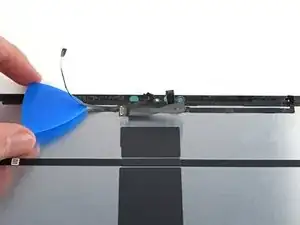

Просуньте монтажный инструмент под микрофон, чтобы отделить его клей.

Подденьте, чтобы отделить микрофон от экрана.

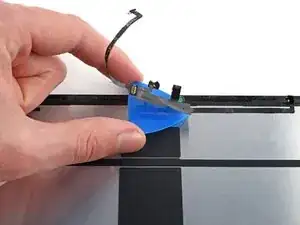

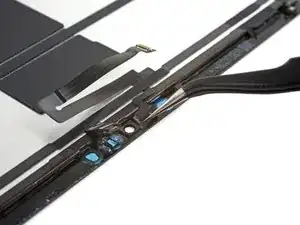

Просуньте плик для вскрытия под кабель модуля LiDAR, чтобы отделить его от экрана.

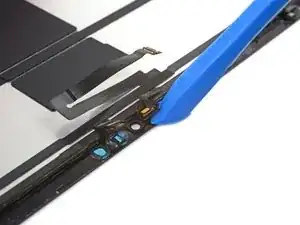

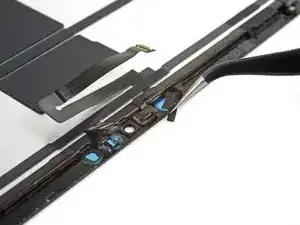

Продолжайте просовывать плик под модуль LiDAR до полного отделения его от экрана.

Снимите модуль LiDAR.

При сборке вам потребуется выполнить следующее:

Выровняйте модуль LiDAR на заменяющем экране.

Закрепите кабели на экране двусторонней лентой Tesa или аналогичной.

Закрепите датчики в вырезах экрана клеем E6000 или аналогичным адгезивом.

Наносите клей только по краям датчиков. Нанесение клея на переднюю часть выведет их из строя.

Если в комплекте с новым экраном не было двух отсоединяемых кабелей дисплея, выполните следующие шесть шагов, чтобы снять и перенести эти кабели.

Разъемы кабелей дисплея расположены под скобой рядом с правым нижним углом экрана.

Подденьте открывающую медиатором несъёмный кабель дисплея, чтобы ослабить его в скобе.

Отвинтите две винты Phillips 1,2 мм, фиксирующие скобу кабеля дисплея.

Снимите скобу кабеля дисплея.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить узкий кабель дисплея.

Снимите узкий кабель дисплея. Отложите его для последующей сборки.

Отсоедините и снимите широкий кабель дисплея. Отложите его для последующей сборки.
