Замена задней камеры iPad Pro 11"

Перед началом ремонта полностью разрядите батарею iPad. Заряженная батарея может загореться при повреждении во время ремонта.

Отключите все кабели и полностью выключите iPad.

Хотя снаружи iPad выглядит одинаково, под участками экрана находятся чувствительные компоненты. Чтобы избежать повреждений, точно следуйте инструкциям и обратите внимание на следующие области при открытии iPad:

Модуль камеры, датчики окружающего освещения, датчик приближения и передний микрофон

Кабели дисплея

Магниты экрана

Края ЖК‑экрана

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту — но чрезмерное тепло может повредить экран и/или внутреннюю батарею, действуйте осторожно.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad предмет, чтобы устройство ровно опиралось между присосками.

Расположите присоски ближе к середине правого края — одну сверху, другую снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и сильно прижмите верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более цепкой.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель.

Если экран недостаточно прогревается, используйте фен, чтобы нагреть вдоль правого края iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте медиатор для открытия под экран, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, прогрейте участок сильнее и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующий шаг.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Прикрепите ручку‑присоску к правому краю экрана, примерно в 5 см от нижнего края.

Потяните ручку‑присоску вверх с постоянным, равномерным усилием, чтобы создать щель, достаточную для вставки медиатора.

Создавайте только такую щель, чтобы можно было вставить медиатор. Сильное сгибание экрана его повредит.

Вставьте кончик медиатора в щель.

Не вставляйте медиатор глубже 5 мм, иначе повредите ЖК‑панель.

Вставьте новый медиатор в созданную вами щель.

Сдвиньте медиатор вдоль правого края, чтобы отделить клей.

При движении рядом с кнопками громкости не вставляйте медиатор глубже 2 мм, иначе повредите магниты экрана.

Оставьте медиатор в правом верхнем углу, чтобы клей не схлопнулся обратно.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

В верхнем торце iPad расположены модуль камеры, два датчика окружающего освещения, датчик приближения и передний микрофон. Эти компоненты хрупкие и легко повреждаются, если инструмент для раскрытия вставлен слишком глубоко. Разделяйте клей только в отмеченных местах, чтобы избежать повреждений.

Два датчика окружающего освещения трудно увидеть; их можно найти с помощью фонарика или поместив iPad под яркий свет.

Не вставляйте инструмент для раскрытия более чем на 2 мм вблизи верхних левых и правых краёв, иначе Вы повредите датчики окружающего освещения.

Не вставляйте инструмент для раскрытия более чем на 1 мм в середине верхнего края, иначе Вы повредите модуль камеры, датчик приближения и передний микрофон.

Вставьте новый инструмент для раскрытия в образовавшуюся щель.

Проведите инструментом вдоль верхнего правого края, останавливаясь, когда достигнете правого датчика окружающего освещения.

Не вставляйте инструмент для раскрытия более чем на 5 мм.

Оставьте инструмент справа от датчика, чтобы клей не слипся вновь.

Вставьте новый инструмент для раскрытия справа от датчика окружающего освещения.

Проведите инструментом вдоль средней части верхнего края, останавливаясь, когда достигнете левого датчика окружающего освещения.

Не вставляйте инструмент более чем на 1 мм, иначе Вы повредите датчик приближения и передний микрофон.

Оставьте инструмент в щели, чтобы клей не слипся вновь.

Вставьте новый инструмент для раскрытия слева от датчика окружающего освещения.

Проведите инструментом вдоль верхнего левого края, останавливаясь, когда достигнете левого датчика окружающего освещения.

Не вставляйте инструмент для раскрытия более чем на 5 мм.

Когда клей по верхнему краю будет разделён, Вы можете удалить два инструмента, расположенные возле датчиков окружающего освещения.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте новый инструмент для раскрытия в нижний правый угол под уже вставленным инструментом.

Не вставляйте инструмент для раскрытия более чем на 2 мм при работе по правому краю.

Проведите инструментом вокруг нижнего правого угла, чтобы разделить клей.

Проведите инструментом вдоль нижнего края, останавливаясь у порта USB-C.

Не вставляйте инструмент для раскрытия более чем на 5 мм при разделении клея по нижнему краю.

Оставьте инструмент, чтобы клей по нижнему краю не слипся вновь.

Вставьте новый инструмент для раскрытия слева от порта USB-C.

Разделите оставшийся клей по нижнему краю.

Не вставляйте инструмент для раскрытия более чем на 5 мм при разделении клея по нижнему краю.

Оставьте инструмент в нижнем левом углу, чтобы клей по нижнему краю не слипся вновь.

Приложите нагретый iOpener к левому краю экрана на две минуты.

В левом крае iPad расположено несколько шлейфов дисплея. Эти шлейфы чрезвычайно хрупкие и легко повреждаются, если инструмент для раскрытия вставлен слишком глубоко или под неправильным углом. Точно следуйте инструкциям, чтобы избежать повреждений.

Шлейфы дисплея находятся в маленьких выемках рамы и требуют вставки инструмента под углом 45°.

Есть ровные участки рамы, для которых инструмент следует вставлять горизонтально.

Вставьте инструмент для раскрытия под углом 45˚ чуть выше нижнего левого угла.

Не вставляйте инструмент более чем на 5 мм, иначе Вы повредите шлейфы дисплея.

Осторожно проведите инструментом вдоль левого края, останавливаясь, когда дойдёте до ровного участка рамы.

Опустите инструмент так, чтобы он стал горизонтальным относительно экрана.

Не вставляйте инструмент более чем на 5 мм.

Продолжайте разделять клей по левому краю, пока не дойдёте до следующей выемки в раме.

Разделите оставшийся клей, обязательно точно следуйте инструкциям.

Проведите инструментом под углом 45˚ вниз и не вставляйте инструмент более чем на 5 мм.

Проведите инструментом горизонтально и не вставляйте инструмент более чем на 5 мм.

Возьмите два противоположных угла экрана и аккуратно отделите оставшийся клей.

Не полностью снимайте экран — он удерживается несколькими гибкими шлейфами под ним.

Сдвиньте экран в сторону нижнего правого угла рамы, пока не откроется шлейф датчика окружающего освещения у верхнего края.

В ходе ремонта отслеживайте каждий винт и убеждайтесь, что он возвращается точно на своё место.

Используйте крестовую отвертку, чтобы выкрутить два винта, удерживающие скобу кабеля датчика окружающего освещения на плате:

Один винт 1,3 мм

Один винт 2,0 мм

При сборке — хорошее место включить iPad и проверить все функции до окончательного закрытия. Обязательно снова выключите iPad перед продолжением работ.

Используйте пинцет или пальцы, чтобы снять скобу.

Используйте плоский конец лопатки, чтобы отсоединить кабель датчика окружающего освещения, поднимая защёлкивающийся разъём строго вверх.

Чтобы повторно подключить защёлкивающиеся разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться и получить невозвратное повреждение.

Не пытайтесь снимать экран — он всё ещё подключён тонкими шлейфами.

Возьмите правый край экрана и откройте его, как книгу.

Положите экран на левый край iPad.

Используйте крестовую отвертку, чтобы выкрутить три винта 1,2 мм, удерживающие нижний экранопласт к плате.

Используйте пинцет или пальцы, чтобы снять нижний экранопласт.

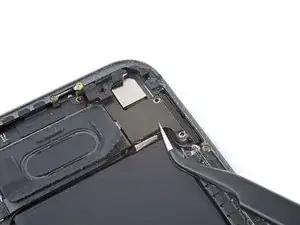

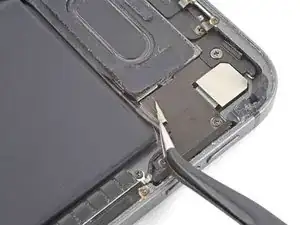

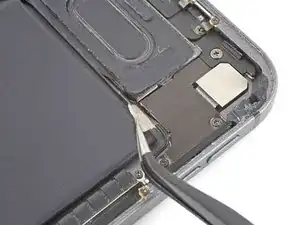

Используйте пинцет или пальцы, чтобы отслоить ленту, фиксирующую верхний кабель Wi‑Fi антенны к кронштейну задней камеры.

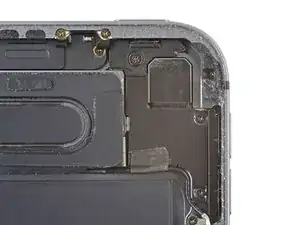

Используйте отвертку Phillips PH00, чтобы выкрутить четыре винта, удерживающие кронштейн задней камеры на рамке:

Два винта 2 мм

Один винт 2,3 мм

Один винт 1,2 мм

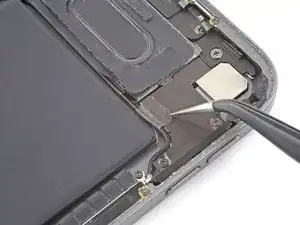

Используйте пинцет или пальцы, чтобы приподнять правую сторону кронштейна задней камеры.

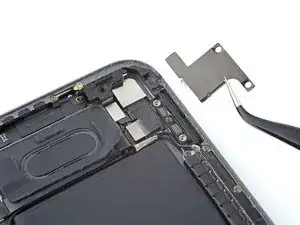

Снимите кронштейн задней камеры.

При сборке опустите левую сторону кронштейна камеры на место и убедитесь, что маленький язычок зафиксирован в пазу, затем закройте крышку петлёй.

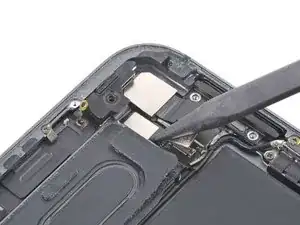

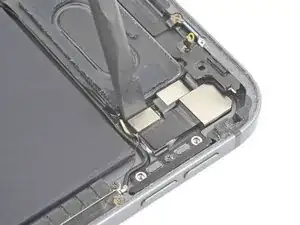

Используйте плоский конец лопатки, чтобы отсоединить кабель задней камеры.

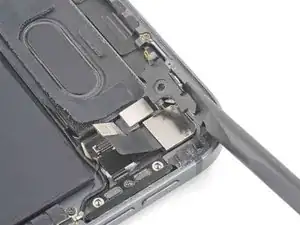

Используйте заострённый конец лопатки, чтобы отсоединить кабель кнопок громкости и питания.

Отогните кабель кнопок громкости и питания, чтобы верхняя часть камеры стала доступна.

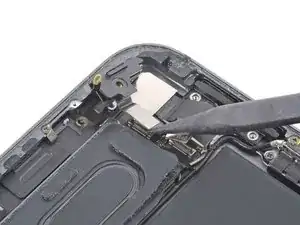

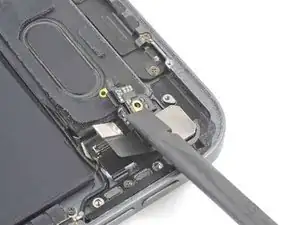

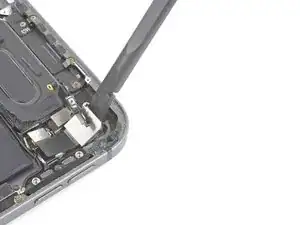

Используйте плоский конец лопатки, чтобы поддеть верхнюю часть задней камеры из её посадочного гнезда.

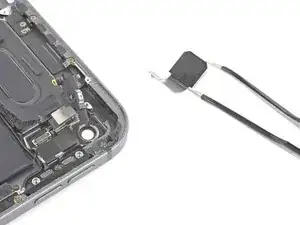

Снимите заднюю камеру.
