Замена аккумулятора iPad Pro 11" 2‑го поколения

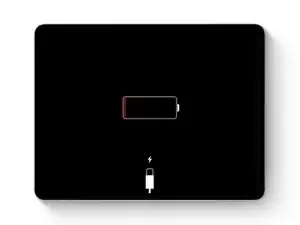

Дайте аккумулятору iPad полностью разрядиться перед началом этого ремонта. Заряженный аккумулятор может загореться при повреждении во время ремонта.

Отключите все кабели и полностью выключите iPad.

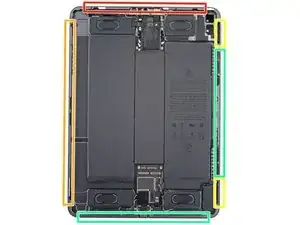

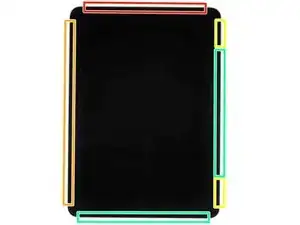

Хотя iPad выглядит одинаково снаружи, под частями экрана находятся деликатные компоненты. Чтобы избежать повреждений, точно следуйте инструкциям и обратите внимание на следующие области при открытии iPad:

Модуль камеры, датчики окружающего освещения, датчик приближения и передний микрофон

Кабели дисплея

Магниты экрана

Кромки ЖК‑экрана

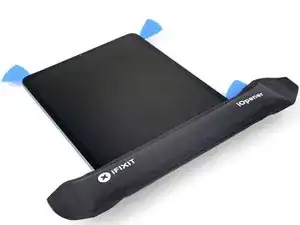

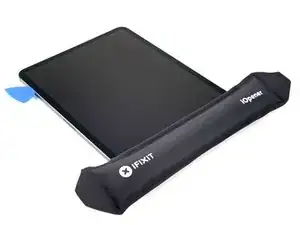

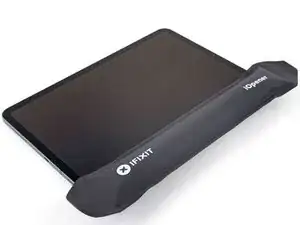

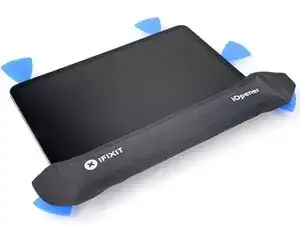

Приложите нагретый iOpener к правому краю экрана на две минуты.

Вы также можете использовать фен, тепловую пушку или плиту для прогрева — но чрезмерное тепло может повредить экран и/или внутренний аккумулятор, поэтому действуйте осторожно.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного описания использования Anti‑Clamp ознакомьтесь с этим руководством.

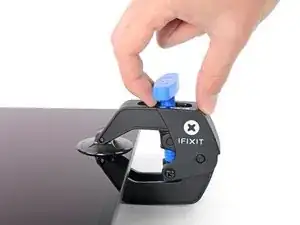

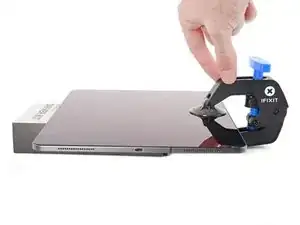

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы он располагался горизонтально между присосками.

Расположите присоски близко к середине правого края — одну вверху, одну внизу.

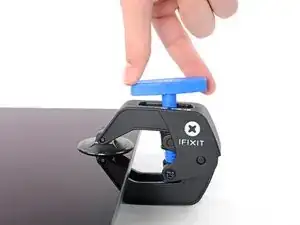

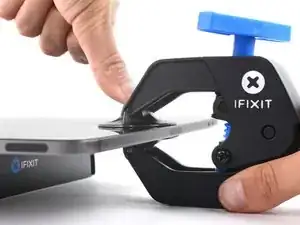

Держите нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту для создания более сцепленной поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

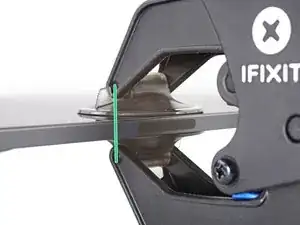

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей начал отпускать и образовалась щель.

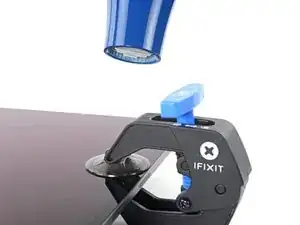

Если ваш экран недостаточно прогревается, вы можете использовать фен, чтобы нагреть вдоль правого края iPad.

Для полного описания использования фена ознакомьтесь с этим руководством.

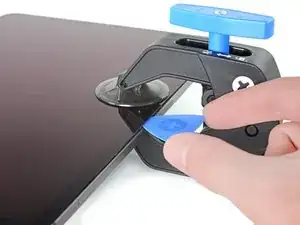

Вставьте лезвие для открытия под экран, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, приложите больше тепла к области и поверните рукоятку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому дисплею.

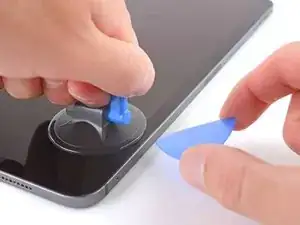

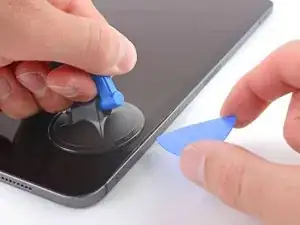

Приложите присоску к правому краю дисплея примерно в 5 см от нижнего края.

Потяните присоску вверх с равномерным, постоянным усилием, чтобы создать щель, достаточную для вставки лезвия для открытия.

Создавайте только такую щель, которая позволит вставить лезвие. Сильное перегибание экрана повредит его.

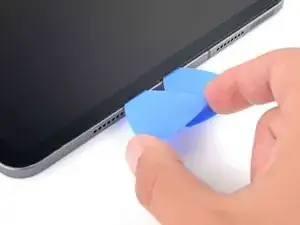

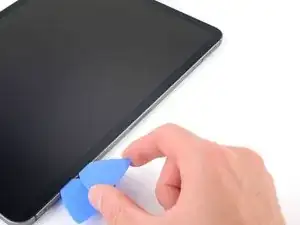

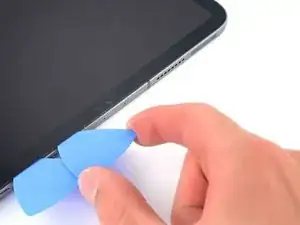

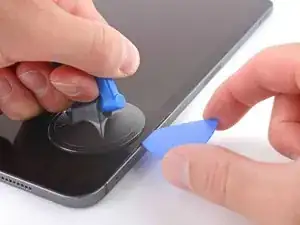

Вставьте кончик лезвия для открытия в щель.

Не вставляйте лезвие для открытия глубже 5 мм, иначе вы повредите ЖК‑экран.

Вставьте новое лезвие для открытия в созданную щель.

Проведите лезвием вдоль правого края, чтобы разделить клей.

При скольжении рядом с кнопками громкости не вставляйте лезвие глубже 2 мм, иначе вы повредите магниты экрана.

Оставьте лезвие в правом верхнем углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

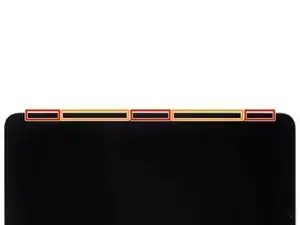

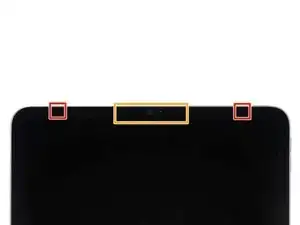

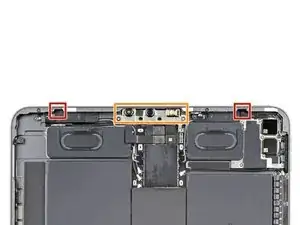

Верхний край iPad содержит модуль камеры, два датчика освещённости, датчик приближения и передний микрофон. Эти компоненты хрупкие и легко повреждаются, если инструмент для поддевания вставлен слишком глубоко. Разделяйте клей только в отмеченных местах, чтобы избежать повреждений.

Два датчика освещённости трудно заметить — их можно обнаружить с помощью фонарика или поместив iPad под яркий свет.

Не вставляйте инструмент для поддевания более чем на 2 мм вблизи верхних левых и правых краёв, иначе вы повредите датчики освещённости.

Не вставляйте инструмент для поддевания более чем на 1 мм в средней части верхнего края, иначе вы повредите модуль камеры, датчик приближения и передний микрофон.

Вставьте новый инструмент для поддевания в образовавшуюся щель.

Проведите инструмент вдоль верхнего правого края, остановившись, когда достигнете правого датчика освещённости.

Не вставляйте инструмент для поддевания более чем на 5 мм.

Оставьте инструмент справа от датчика, чтобы клей не схватился снова.

Вставьте новый инструмент для поддевания справа от датчика освещённости.

Проведите инструмент вдоль средней части верхнего края, остановившись, когда достигнете левого датчика освещённости.

Не вставляйте инструмент более чем на 1 мм, иначе вы повредите датчик приближения и передний микрофон.

Оставьте инструмент, чтобы клей не схватился снова.

Вставьте новый инструмент для поддевания слева от датчика освещённости.

Проведите инструмент вдоль верхнего левого края, остановившись, когда достигнете левого датчика освещённости.

Не вставляйте инструмент для поддевания более чем на 5 мм.

После разделения клея по верхнему краю можно вынуть два инструмента, находящиеся рядом с датчиками освещённости.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

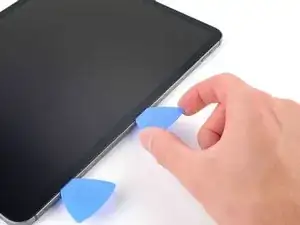

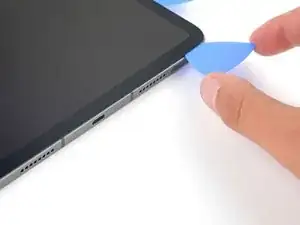

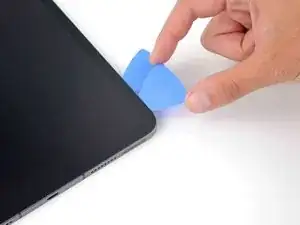

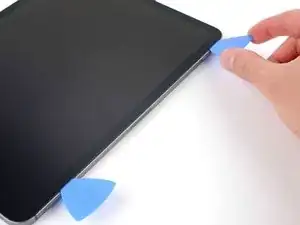

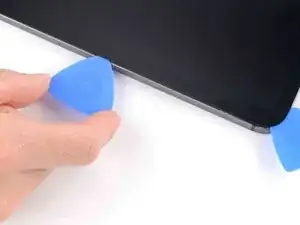

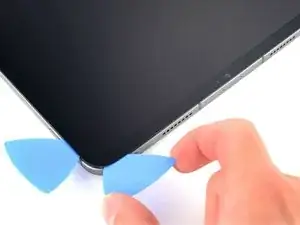

Вставьте новый инструмент для поддевания в нижний правый угол под существующий инструмент.

Не вставляйте инструмент для поддевания более чем на 2 мм при движении по правому краю.

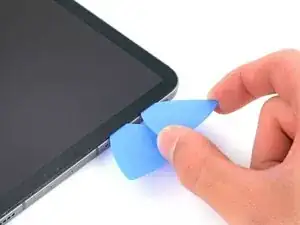

Проведите инструмент вокруг нижнего правого угла, чтобы отделить клей.

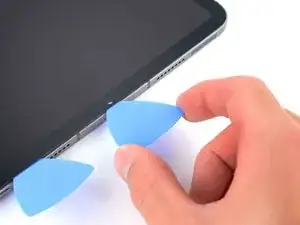

Проведите инструмент вдоль нижнего края, остановившись у порта USB-C.

Не вставляйте инструмент для поддевания более чем на 5 мм при отделении клея нижнего края.

Оставьте инструмент, чтобы клей нижнего края не схватился снова.

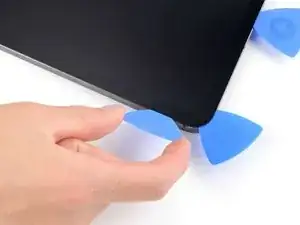

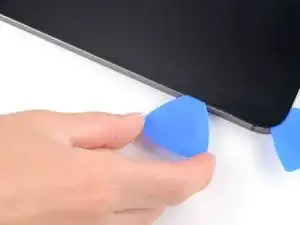

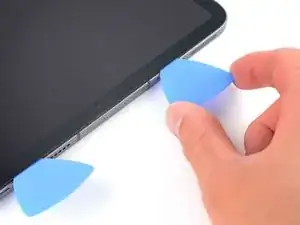

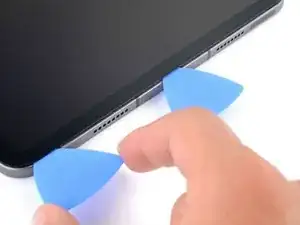

Вставьте новый инструмент для поддевания слева от порта USB-C.

Отделите оставшийся клей по нижнему краю.

Не вставляйте инструмент для поддевания более чем на 5 мм при отделении клея нижнего края.

Оставьте инструмент в нижнем левом углу, чтобы клей нижнего края не схватился снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Левый край iPad содержит несколько шлейфов дисплея. Эти шлейфы чрезвычайно хрупкие и легко повреждаются, если инструмент для поддевания вставлен слишком глубоко или под неправильным углом. Строго следуйте инструкциям, чтобы избежать повреждений.

Шлейфы дисплея расположены в небольших выемках рамки и требуют вставки инструмента под углом 45°.

Есть ровные участки рамки, для которых инструмент должен вставляться горизонтально.

Вставьте инструмент поддевания под углом 45˚ прямо над нижним левым углом.

Не вставляйте инструмент более чем на 5 мм, иначе вы повредите шлейфы дисплея.

Осторожно проведите инструмент вдоль левого края, остановившись, когда достигнете ровного участка рамки.

Опустите инструмент так, чтобы он стал горизонтален поверхности дисплея.

Не вставляйте инструмент более чем на 5 мм.

Продолжайте отделять клей левого края, пока не достигнете следующей выемки рамки.

Отделите оставшийся клей, обязательно строго следуйте инструкциям.

Проведите инструмент под углом 45˚ вниз и не вставляйте его более чем на 5 мм.

Проведите инструмент горизонтально и не вставляйте его более чем на 5 мм.

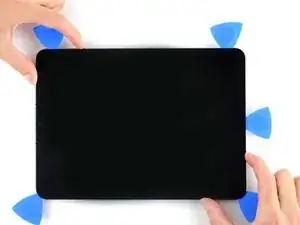

Возьмите два противоположных угла экрана и аккуратно отделите оставшийся клей.

Не снимайте экран полностью — он удерживается несколькими ленточными кабелями под ним.

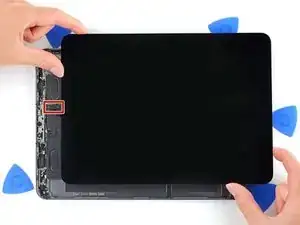

Сдвиньте экран к нижнему правому углу рамки, пока не откроется ленточный кабель датчика освещённости возле верхнего края.

В ходе ремонта отслеживайте каждую винтику и убедитесь, что он возвращается туда, откуда был извлечён.

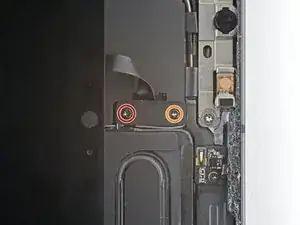

Используйте крестообразную отвертку Phillips, чтобы удалить два винта, закрепляющих скобу кабеля датчика окружающего освещения на плате логики:

Один винт 1,3 мм

Один винт 2,0 мм

При сборке это хорошее место для включения iPad и проверки всех функций перед окончательным закрытием. Обязательно выключите iPad перед продолжением работы.

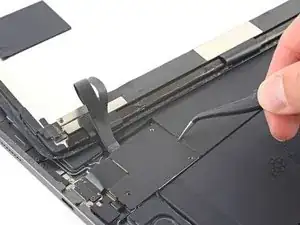

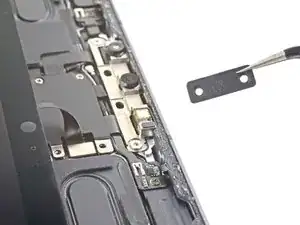

Используйте пинцет или пальцы, чтобы снять скобу.

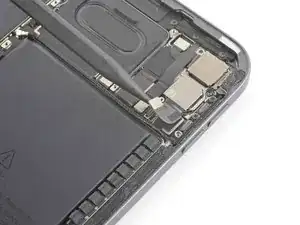

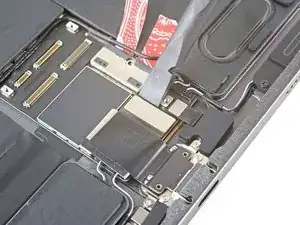

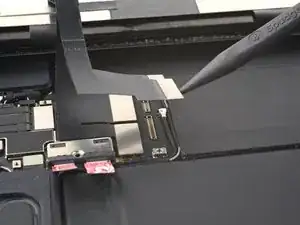

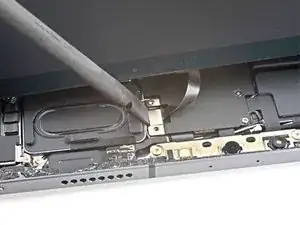

Используйте плоский конец лопатки, чтобы отсоединить кабель датчика окружающего освещения, поднимая защёлки прямо вверх.

Чтобы повторно подключить такие защёлки, аккуратно выровняйте и нажмите с одной стороны, пока не щёлкнет, затем повторите с другой стороны. Не нажимайте по центру. Если разъём неправильно выровнен, контакты могут согнуться и получить необратимое повреждение.

Не пытайтесь снимать экран — он всё ещё подключён тонкими ленточными кабелями.

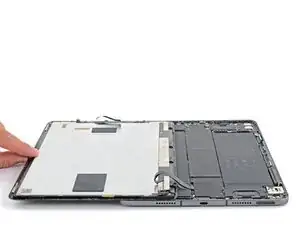

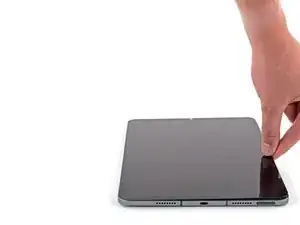

Возьмитесь за правый край экрана и откройте его как книгу.

Положите экран на левый край iPad.

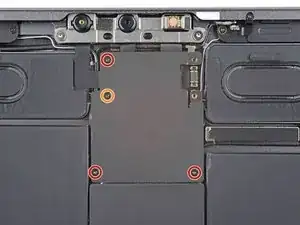

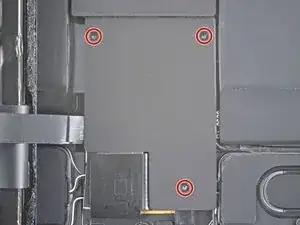

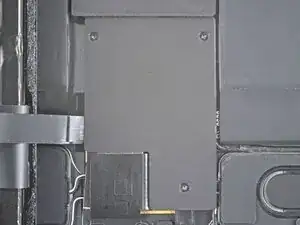

Используйте крестообразную отвертку Phillips, чтобы удалить три винта 1,2 мм, закрепляющие нижний экранный щит на плате логики.

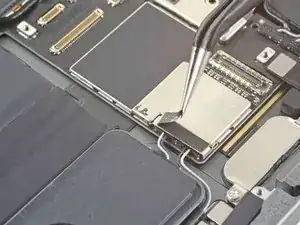

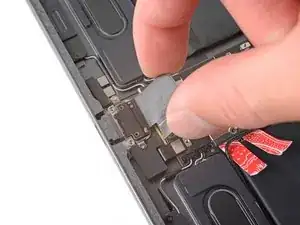

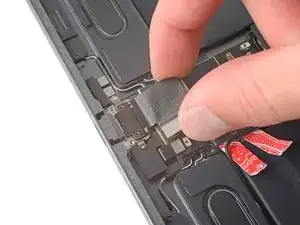

Используйте пинцет или пальцы, чтобы снять нижний экранный щит.

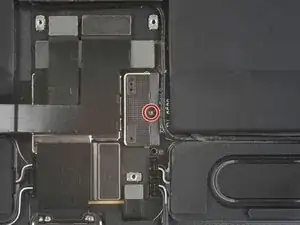

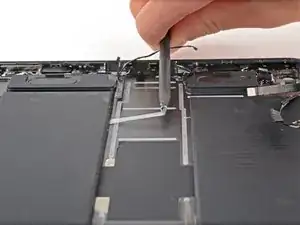

Используйте крестообразную отвертку Phillips, чтобы удалить винт 1,8 мм, закрепляющий разъём батареи на плате логики.

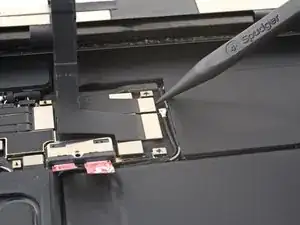

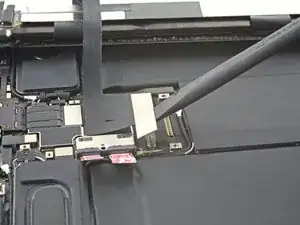

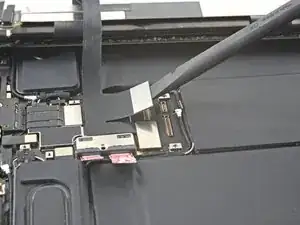

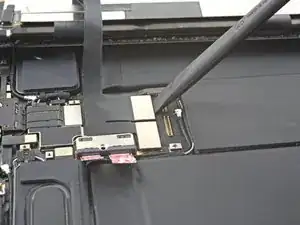

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить два верхних кабеля дисплея.

Отсоедините два оставшихся кабеля дисплея.

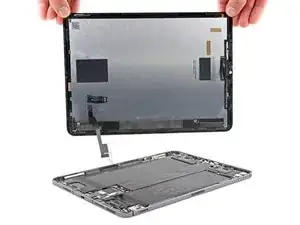

Возьмитесь за правый край экрана и поднимите его.

При сборке, перед установкой экрана удалите оставшийся клей с рамки и очистите склеиваемые области высокопропорциональным (>90%) изопропиловым спиртом и безворсовой тканью. Это подготовит iPad для нового клея и обеспечит надёжное сцепление.

Если вы планируете повторно установить существующий экран, удалите оставшийся клей с его обратной стороны и очистите прилегающие поверхности изопропиловым спиртом.

Следуйте этому руководству, чтобы установить заранее вырезанные клейкие ленты на iPad перед окончательным закрытием.

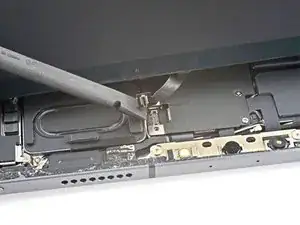

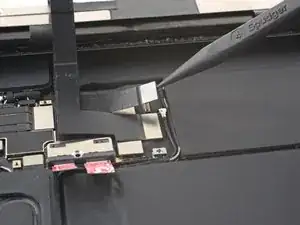

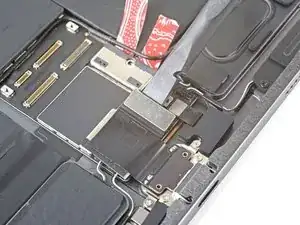

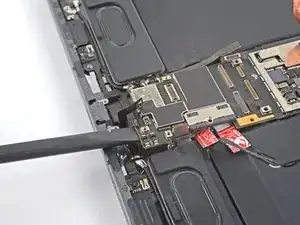

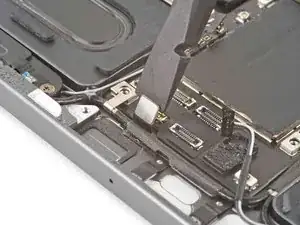

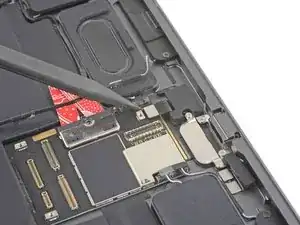

Используйте плоский конец лопатки, чтобы отсоединить кабель порта USB-C.

Кабель порта USB-C прикреплён к плате логики слабым клеем.

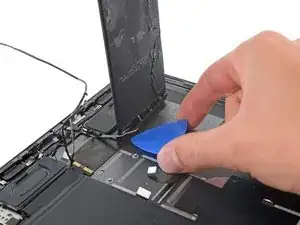

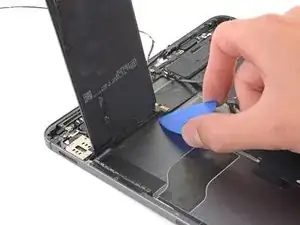

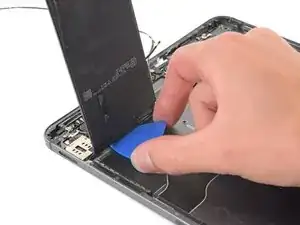

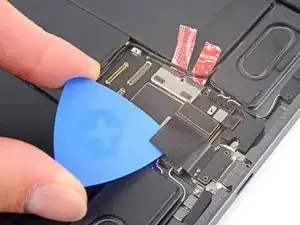

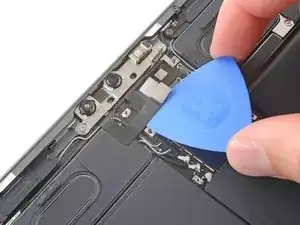

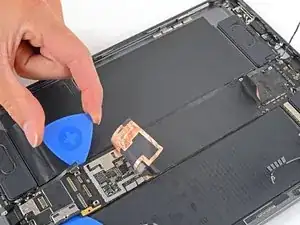

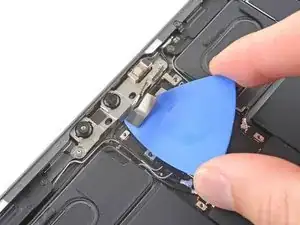

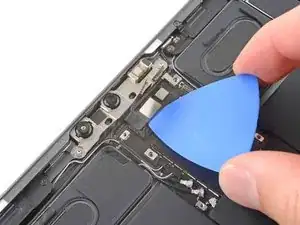

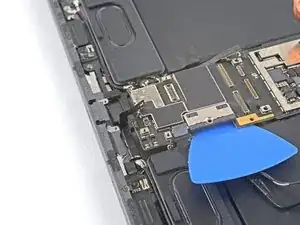

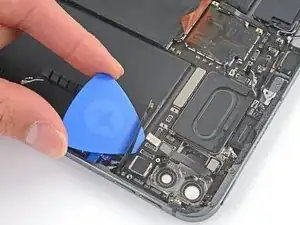

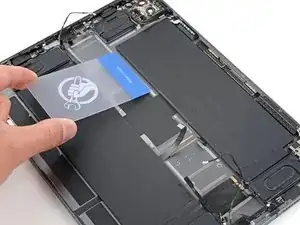

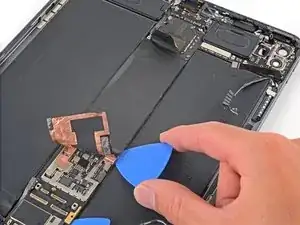

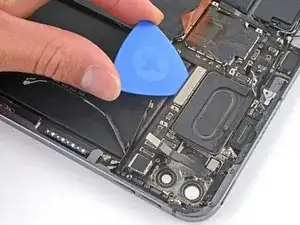

Просуньте медиатор для открытия между кабелем и платой логики, чтобы разъединить клей.

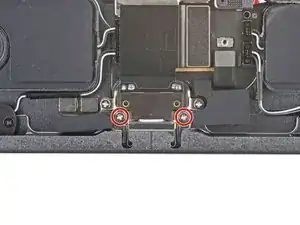

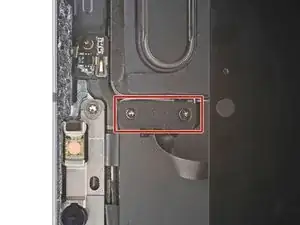

Используйте крестообразную отвертку Phillips, чтобы удалить два винта 1,9 мм, закрепляющие порт USB-C на раме.

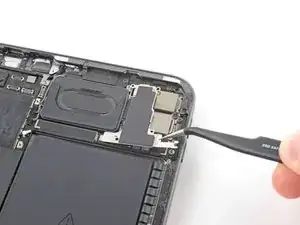

Используйте пинцет, чтобы снять по два заземляющих контакта с каждой стороны порта USB-C.

Поднимите и снимите порт USB-C.

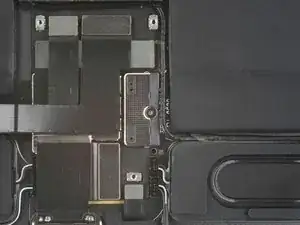

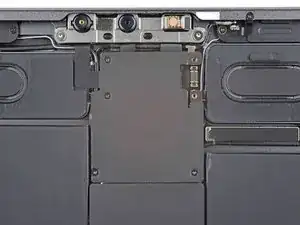

Используйте крестообразную отвертку Phillips, чтобы удалить четыре винта, закрепляющие верхний экранный щит на плате логики:

Три винта 1,2 мм

Один винт 2,0 мм

Используйте пинцет или пальцы, чтобы снять верхний экранный щит.

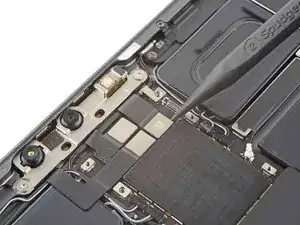

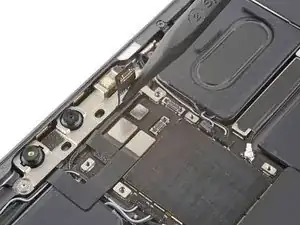

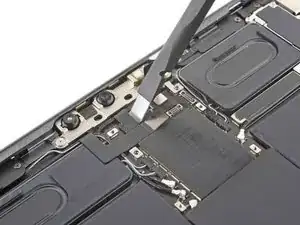

Используйте заострённый конец лопатки, чтобы отсоединить кабель инфракрасного проектора точек.

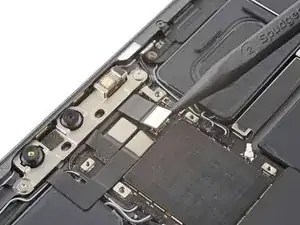

Используйте заострённый конец лопатки, чтобы отсоединить фронтальную камеру и камеру Face ID.

Кабель инфракрасной камеры закреплён на логической плате слабым клеем.

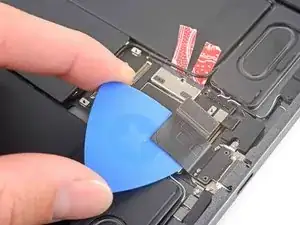

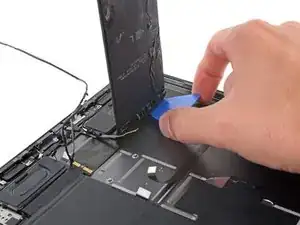

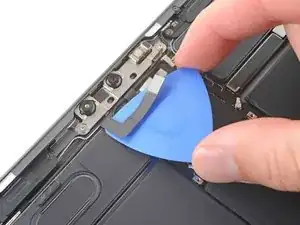

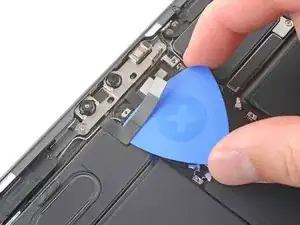

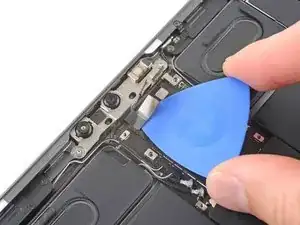

Просуньте инструмент для открытия между кабелем инфракрасной камеры и логической платой, чтобы отделить их.

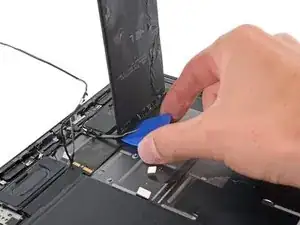

Повторите ту же процедуру для кабеля камеры.

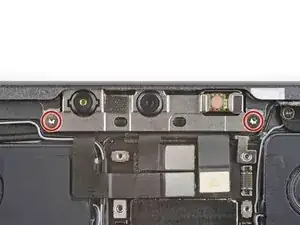

Используйте отвёртку Torx T3, чтобы выкрутить два винта 2,3 мм, фиксирующие модуль передней камеры на рамке.

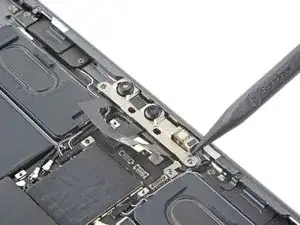

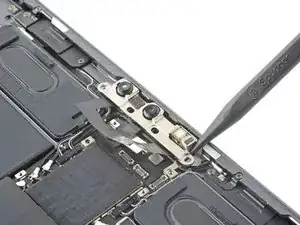

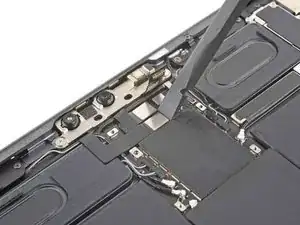

Используйте заострённый конец лопатки, чтобы поддеть и ослабить модуль передней камеры.

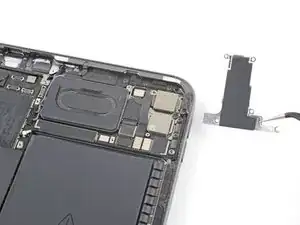

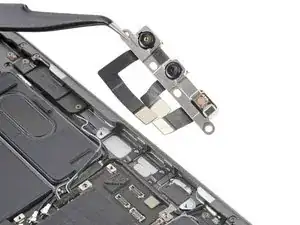

Используйте пинцет или пальцы, чтобы снять модуль передней камеры.

Некоторые из этих винтов имеют одинаковую длину, но разные размеры резьбы. Не перепутайте винты, иначе вы повредите резьбу в рамке.

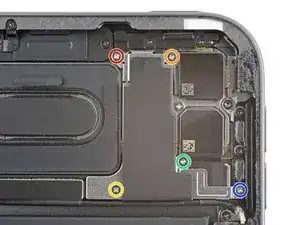

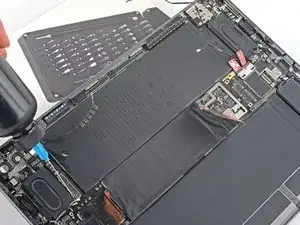

Используйте крестовую отвёртку, чтобы выкрутить пять винтов, крепящих кронштейн камеры к рамке:

Один винт 1,3 мм

Один винт 2,8 мм

Один винт 1,3 мм

Один винт 1,8 мм

Один винт 1,8 мм

Используйте пинцет или пальцы, чтобы приподнять правую сторону защитного щитка камеры.

Выдвиньте щиток горизонтально.

При сборке опустите левую сторону щитка на место и убедитесь, что небольшой выступ вставлен в паз, затем закройте щиток.

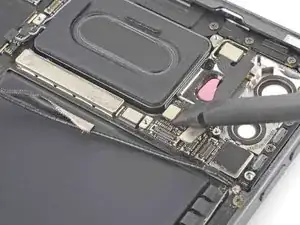

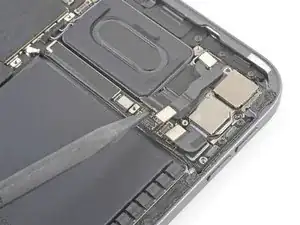

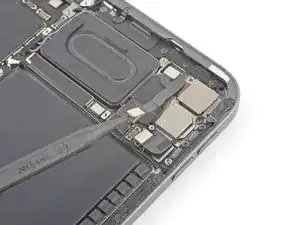

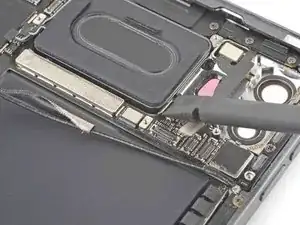

Используйте заострённый конец лопатки, чтобы отключить кабель широкоугольной камеры.

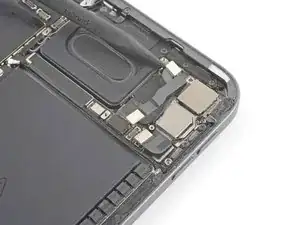

Используйте заострённый конец лопатки, чтобы отключить кабель кнопки питания и светодиода.

Используйте заострённый конец лопатки, чтобы отключить кабель LiDAR-датчика.

Используйте заострённый край лопатки, чтобы отключить кабель ультра-широкоугольной камеры.

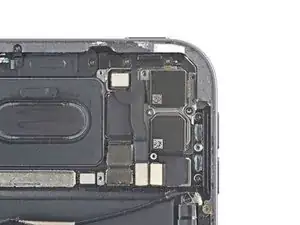

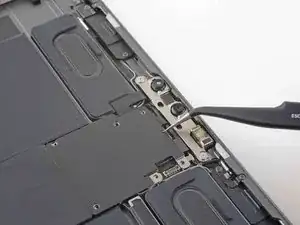

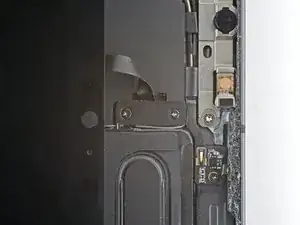

Используйте крестовую отвёртку, чтобы выкрутить винт 2,8 мм, фиксирующий заднюю камеру на рамке.

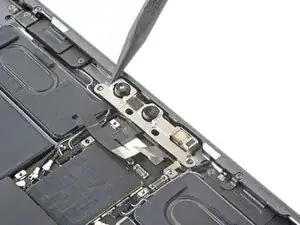

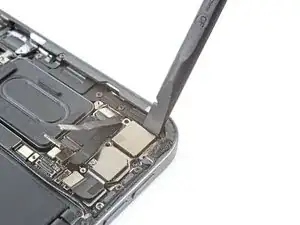

Используйте плоский конец лопатки, чтобы поддеть и ослабить модуль задней камеры.

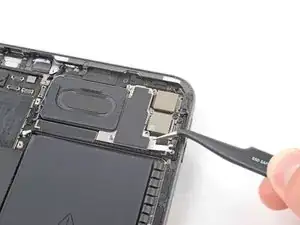

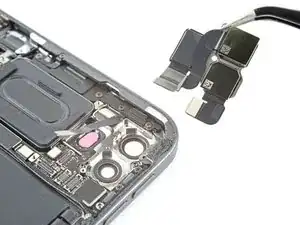

Используйте пинцет или пальцы, чтобы захватить и снять модуль задней камеры.

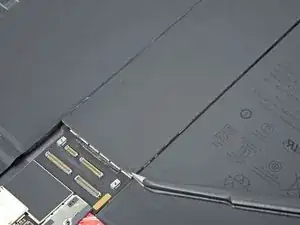

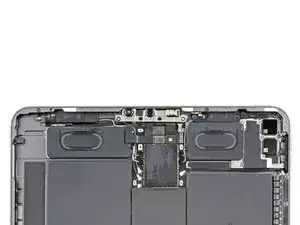

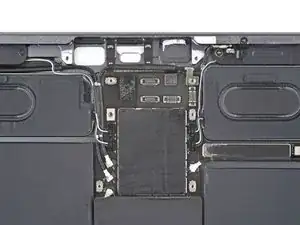

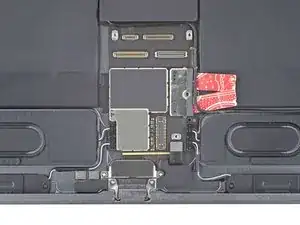

Вы собираетесь отключить множество разъёмов сверху и снизу логической платы. При сборке используйте эти фотографии как руководство, чтобы убедиться, что все кабели подключены в правильных местах.

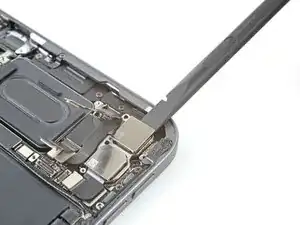

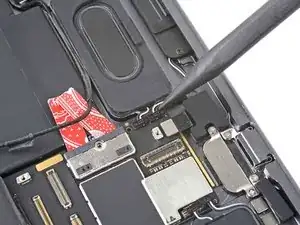

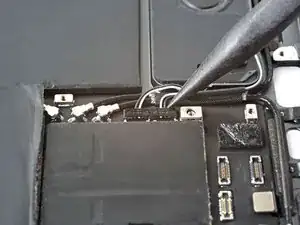

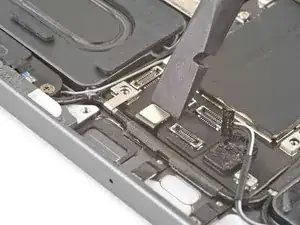

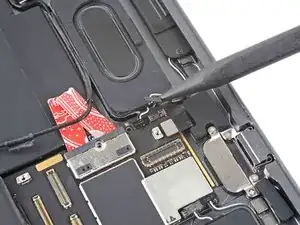

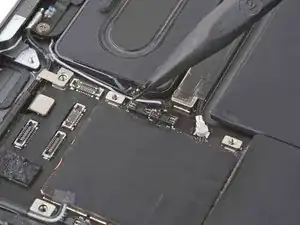

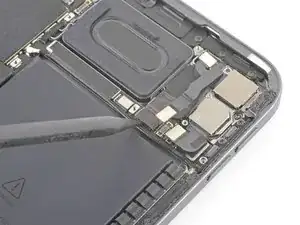

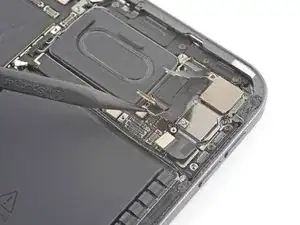

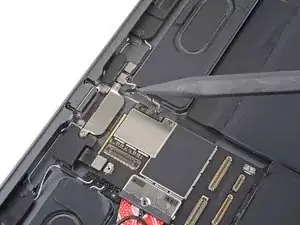

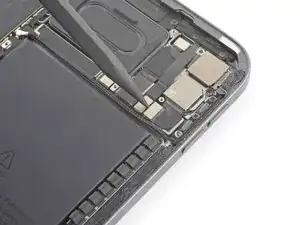

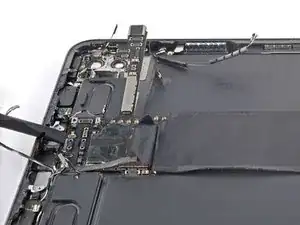

Используйте заострённый конец лопатки, чтобы отключить два кабеля для верхнего левого динамика.

Не поддёргивайте по коротким сторонам разъёма. Гнездо на логической плате хрупкое и может отломаться, если на него поддеть.

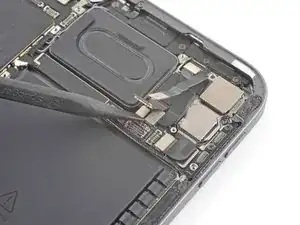

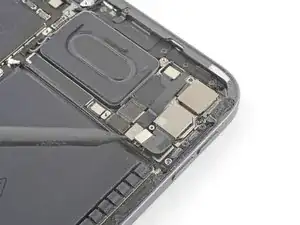

Повторите предыдущий шаг для двух кабелей верхнего правого динамика.

Чтобы отключить антенные кабели такого типа, используйте пинцет, захватив разъём близко к кабелю, и поднимите его вверх.

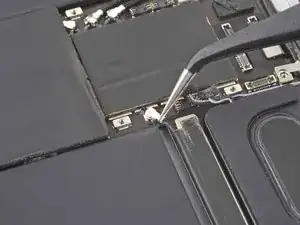

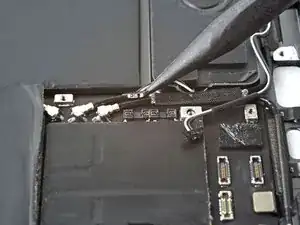

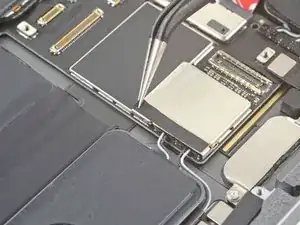

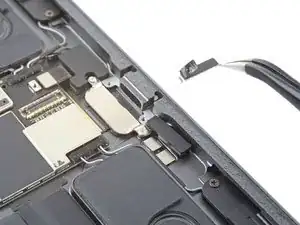

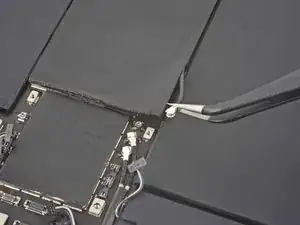

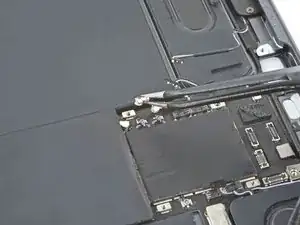

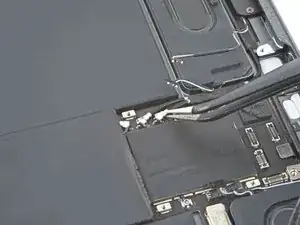

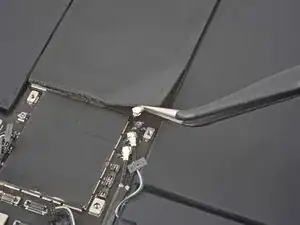

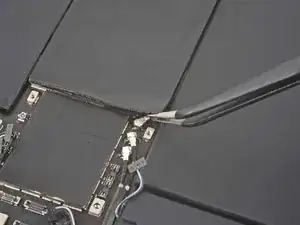

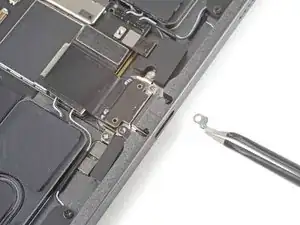

Используйте пинцет, чтобы отключить коаксиальный кабель Wi‑Fi антены в верхнем правом углу.

Будьте осторожны при использовании пинцета или других острых металлических инструментов рядом с аккумулятором — прокол аккумулятора может привести к утечке опасных химикатов или возгоранию.

Для установки удерживайте разъём на месте и аккуратно нажмите вертикально вниз. Разъём «щёлкнёт» в гнездо, как металлическая кнопка на одежде.

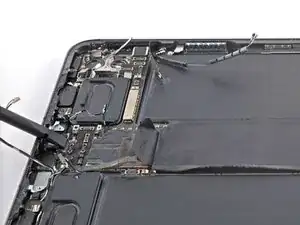

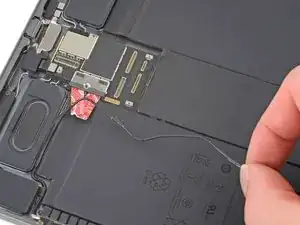

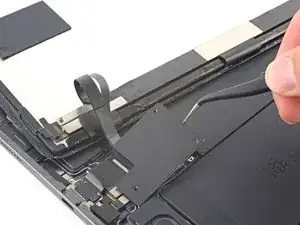

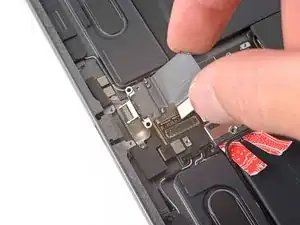

Используйте пинцет или пальцы, чтобы оттянуть верхний кабель Wi‑Fi антенны от логической платы.

Лента, фиксирующая кабель к логической плате, должна легко отлипать. Если она не поддаётся, используйте кончик инструмента для открытия, чтобы отклеить её.

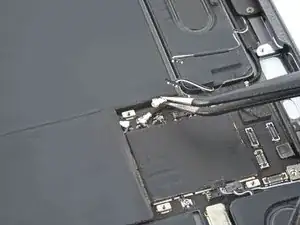

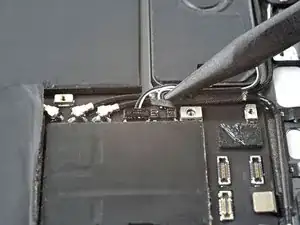

Используйте пинцет, чтобы отключить коаксиальные кабели верхней Wi‑Fi антенны.

Будьте осторожны при использовании пинцета или других острых металлических инструментов рядом с аккумулятором — прокол аккумулятора может привести к утечке опасных химикатов или возгоранию.

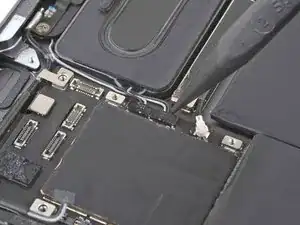

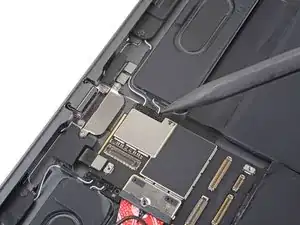

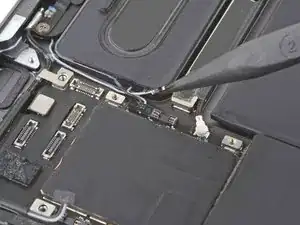

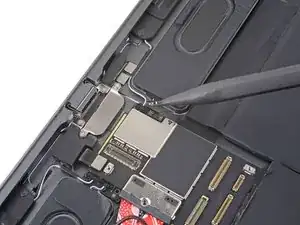

Используйте плоский конец лопатки, чтобы отсоединить кабель верхнего микрофона.

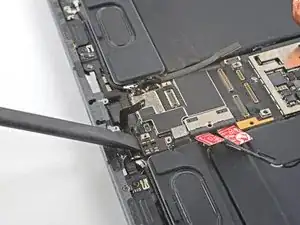

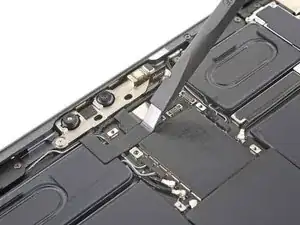

Используйте плоский конец лопатки, чтобы отсоединить кабели фронтального микрофона и кнопок регулировки громкости.

Используйте пинцет, чтобы отсоединить коаксиальный кабель антенны Wi‑Fi в правом нижнем углу.

Будьте осторожны при использовании пинцета или других острых металлических инструментов рядом с батареей — прокол батареи может привести к утечке опасных химических веществ или возгоранию.

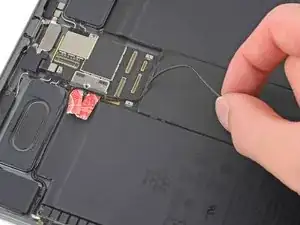

Оттяните правый нижний кабель Wi‑Fi от платы логики.

Продолжайте тянуть кабель, пока он полностью не освободится от платы логики.

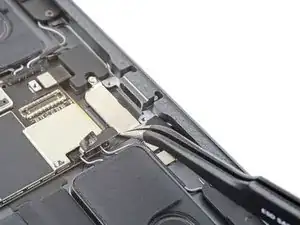

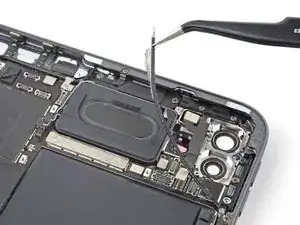

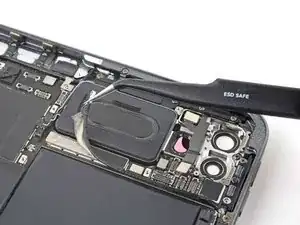

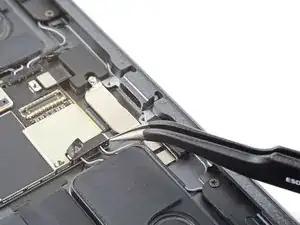

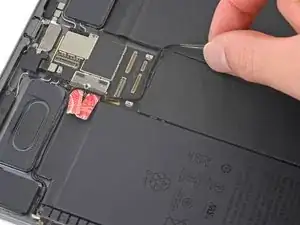

Используйте пинцет, чтобы отогнуть ленту, фиксирующую скобу кабеля динамика в левом нижнем углу к плате логики.

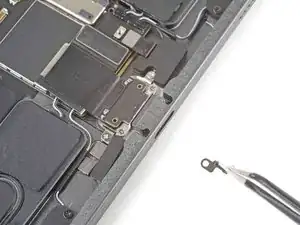

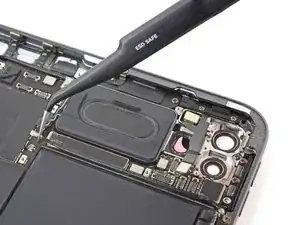

Используйте пинцет, чтобы вытащить и удалить скобу кабеля динамика в левом нижнем углу.

Выполните процедуру из шага 59, чтобы отсоединить левый нижний динамик.

Выполните процедуру из шага 59, чтобы отсоединить левый нижний динамик.

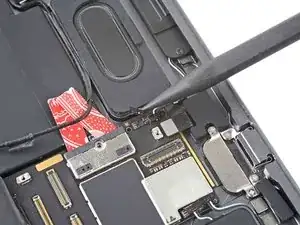

Используйте заостренный конец лопатки, чтобы отсоединить кабель Smart Connector.

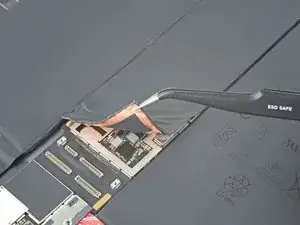

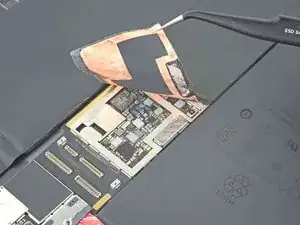

Используйте пинцет или пальцы, чтобы отогнуть экранную защиту платы логики и получить доступ к кабелям левого микрофона и зарядного устройства Apple Pencil.

Будьте осторожны при использовании пинцета или других острых металлических инструментов рядом с батареей — прокол батареи может привести к утечке опасных химических веществ или возгоранию.

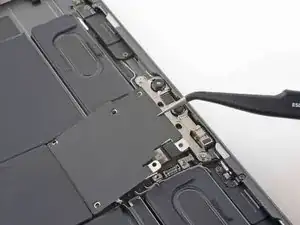

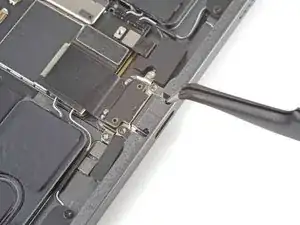

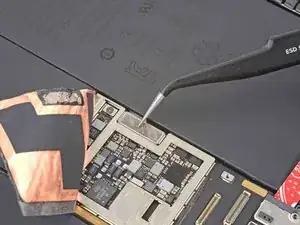

Сожмите скобу пинцетом и потяните, чтобы удалить её.

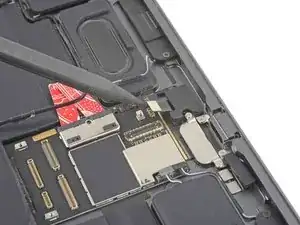

Используйте плоский конец лопатки, чтобы отсоединить кабели левого микрофона и зарядного устройства Apple Pencil.

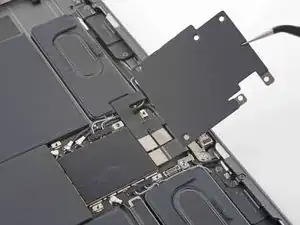

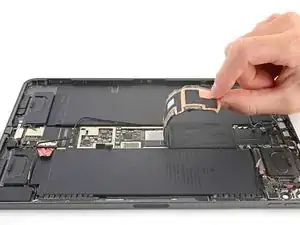

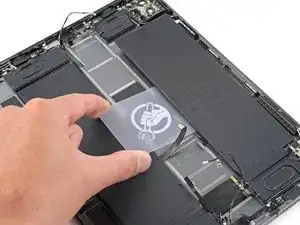

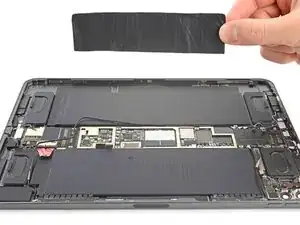

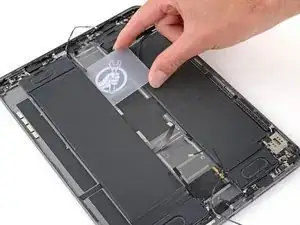

Используйте пинцет или пальцы, чтобы снять экранную защиту платы логики.

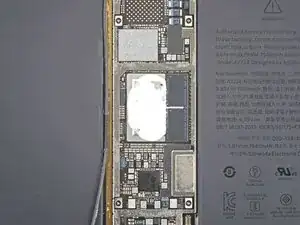

Вам потребуется заново нанести термопасту на процессор, чтобы iPad не перегревался. Следуйте этому руководству, чтобы правильно нанести термопасту на ваш iPad.

При сборке используйте ленту Tesa, чтобы прикрепить экранную защиту к плате логики.

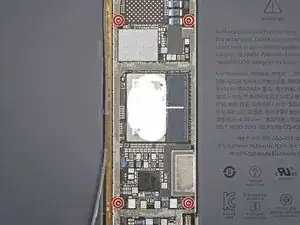

Используйте крестовую отвёртку, чтобы вынуть четыре винта 1.8 мм, крепящие плату логики к раме.

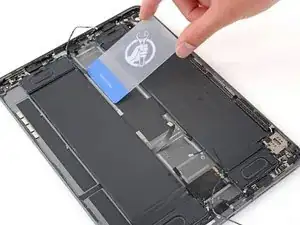

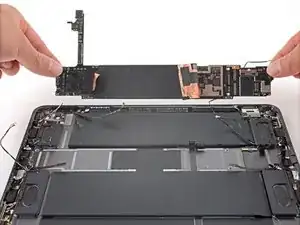

Клей, фиксирующий плату логики к раме, очень прочный. Чтобы удалить плату, выполните следующие шаги для ослабления клея с помощью изопропилового спирта высокой концентрации (>90%).

Подоприте левую сторону iPad об предмет, чтобы изопропиловый спирт мог стекать под плату логики.

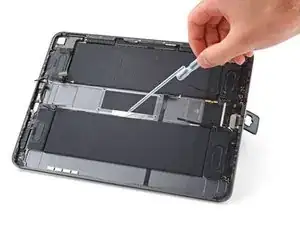

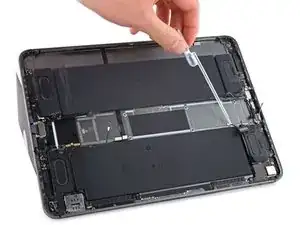

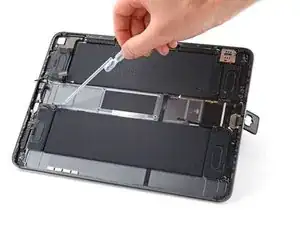

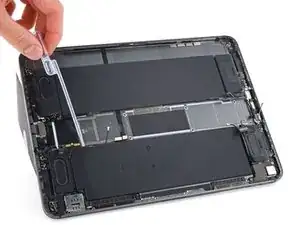

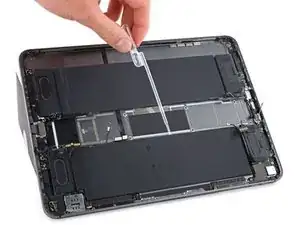

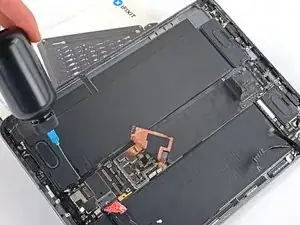

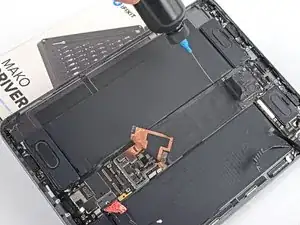

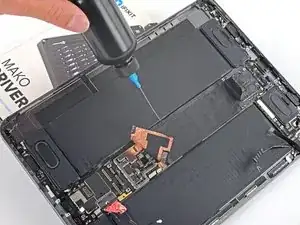

Нанесите несколько капель изопропилового спирта вдоль левого края платы логики.

Будьте осторожны, если вы используете шприц с иглой или другой острый инструмент для дозирования изопропилового спирта — прокол или изгиб батареи может привести к утечке опасных химических веществ или возгоранию.

Дайте спирту впитаться в течение одной минуты, чтобы размягчить клей под платой логики.

Поверните iPad на 180° и положите его так, чтобы правая сторона была приподнята.

Повторите предыдущий шаг для правого края платы логики.

Приподнимите верхнюю сторону iPad.

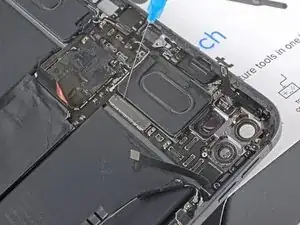

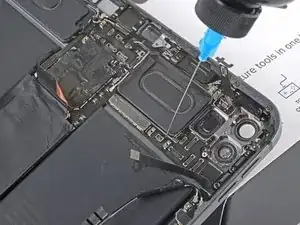

Нанесите несколько капель изопропилового спирта на правую ветвь платы логики рядом со стеклом задней камеры.

Не допускайте контакта изопропилового спирта со стеклом задней камеры, иначе вы его повредите.

Дайте спирту впитаться в течение одной минуты, чтобы размягчить клей под правой ветвью платы логики.

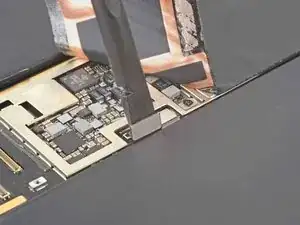

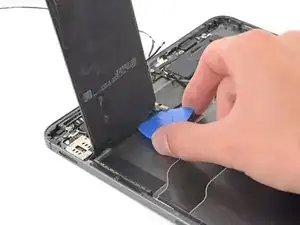

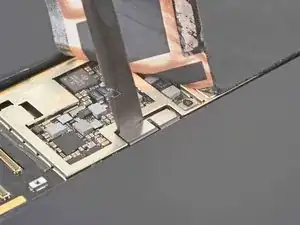

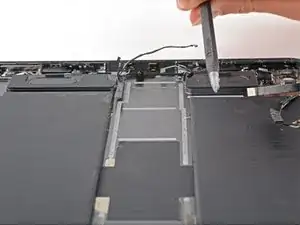

Подденьте плоский конец лопатки под нижний край платы логики.

Медленно приподнимите нижнюю часть платы логики.

Не подперливайте плату логики обнижнюю межсоединительную плату — вы можете её повредить. Используйте лопатку, чтобы приподнять плату логики.

Если плату логики трудно приподнять, нанесите дополнительный изопропиловый спирт и подождите одну минуту.

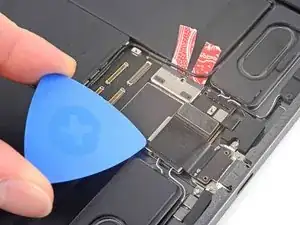

Замените полоски из игральных карт на медиатор, чтобы продолжать блокировать аккумулятор.

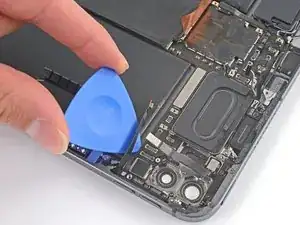

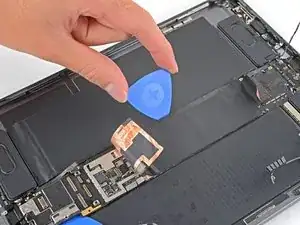

Заведите медиатор под левый край платы логики, чтобы ослабить её.

Подперите каркас под платой логики, чтобы отслоить клей.

Не усиливайте рычаг на аккумулятор — проколотый или изогнутый аккумулятор может протечь опасными химикатами или вызвать пожар.

Если клей всё ещё слишком сильный, чтобы поднять плату логики, нанесите немного дополнительного изопропилового спирта и подождите одну минуту.

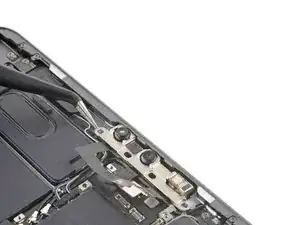

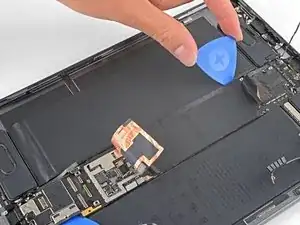

Используйте медиатор, чтобы приподнять верхнюю правую ветвь платы логики рядом с объективами задней камеры.

Если верхнюю правую ветвь трудно приподнять, нанесите дополнительный изопропиловый спирт и подождите одну минуту.

Заведите медиатор под правый край платы логики над кабелями левого микрофона и зарядки Apple Pencil.

Проведите медиатором под правым краем платы логики, чтобы ослабить её.

Подперите каркас под платой логики, чтобы отслоить клей.

Не усиливайте рычаг на аккумулятор — проколотый или изогнутый аккумулятор может протечь опасными химикатами или вызвать пожар.

Если клей всё ещё слишком сильный, чтобы поднять плату логики, нанесите немного дополнительного изопропилового спирта и подождите одну минуту.

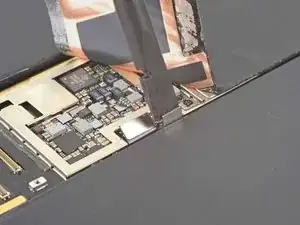

Используйте плоский конец лопатки, чтобы приподнять верхний край платы логики.

Схватите верхний и нижний края платы логики.

Снимите плату логики.

Удалите старый клей с заднего корпуса и с нижней части платы логики с помощью пинцета и высококонцентрационного изопропилового спирта, применяя безворсовую ткань по мере необходимости.

При сборке нанесите полоски ленты Tesa на нижнюю часть платы логики.

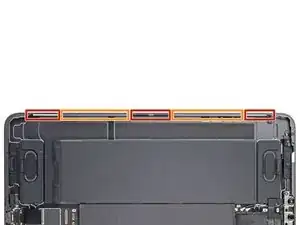

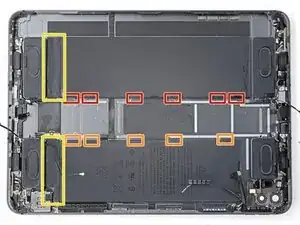

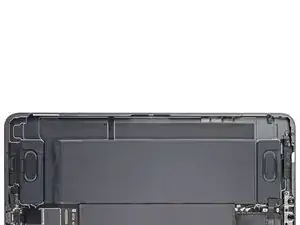

Существует 11 клейких лент с растяжкой, которые фиксируют аккумулятор к раме. Каждая лента имеет чёрную вытяжную язычок:

Шесть на внутреннем крае левой батарейной ячейки

Пять на внутреннем крае правой батарейной ячейки

Остаток клея находится под платами аккумулятора.

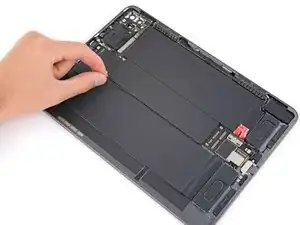

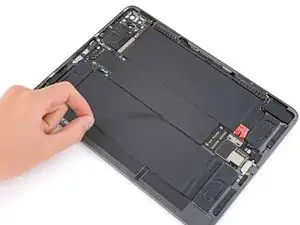

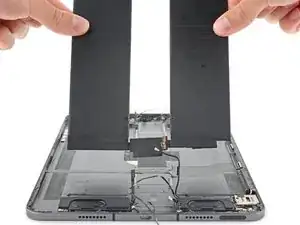

Отделите каждый язычок от края аккумулятора ногтями или пинцетом.

Будьте осторожны, чтобы не деформировать и не проколоть аккумулятор — особенно при использовании пинцета.

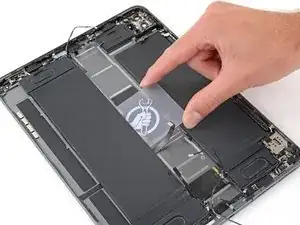

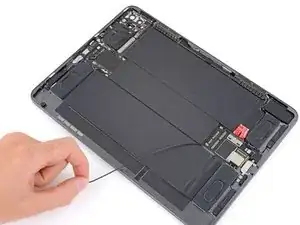

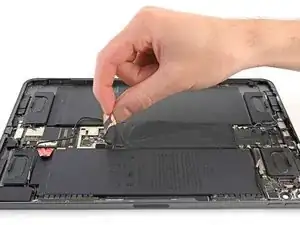

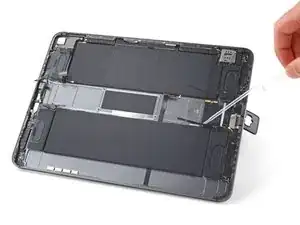

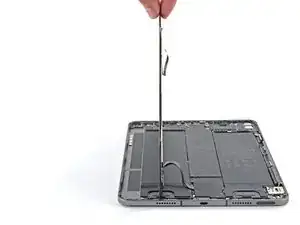

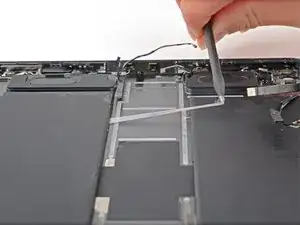

Тяните полосу медленно и равномерно под низким углом. Дайте ей достаточно времени, чтобы растянуться и отклеиться из-под батарейных ячеек.

Вы можете обернуть клей вокруг лопатки, чтобы полоска оставалась плоской во время вытягивания.

Если клейовая полоса оторвалась, попытайтесь достать её пальцами или пинцетом и продолжите вытягивание.

Если вы сняли все клейкие полоски с растяжкой — отличная работа! Вы можете пропустить следующие четыре шага. Если нет, выполните следующие четыре шага, чтобы нанести изопропиловый спирт.

Подпереть левую сторону iPad вертикально об опору, чтобы изопропиловый спирт мог течь под правую батарейную ячейку.

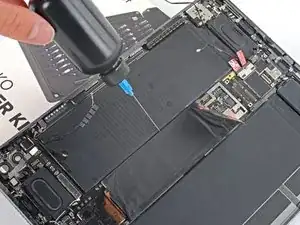

Нанесите сильный (более 90%) изопропиловый спирт вдоль внутреннего края правой батарейной ячейки.

Будьте осторожны при использовании шприца с иглой или другого острого инструмента для нанесения изопропилового спирта — проколотый или изогнутый аккумулятор может протечь опасными химикатами или вызвать пожар.

Дайте спирту впитаться в течение двух минут, чтобы смягчить клей под батарейной ячейкой.

Поверните iPad на 180 градусов так, чтобы внутренний край левой батареи оказался сверху.

Повторите предыдущий шаг для левой батарейной ячейки.

Положите iPad на рабочую поверхность плоско.

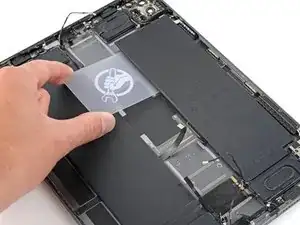

Начиная сверху, вставьте пластиковую карточку под правую батарейную ячейку.

Проведите карточкой в направлении к нижней части iPad, чтобы отделить клей.

Остановитесь, когда дойдёте до кабеля зарядки Apple Pencil.

Не заставляйте карту и не сгибайте аккумулятор. Если вставить или провести карту трудно, нанесите больше изопропилового спирта.

Повторите предыдущий шаг для левой батареи.

Остановитесь, когда дойдёте до кабеля левого микрофона.

Пока не пытайтесь извлекать аккумулятор — платы батареи всё ещё удерживаются на месте клеем.

Поднимите левую секцию аккумулятора.

Вставьте инструмент для открытия под левую плату аккумулятора и отделите оставшийся клей, крепящий её к корпусу.

Если клей не отделяется легко, нанесите немного изопропилового спирта высокой крепости (>90%) и подождите одну минуту.

Повторите предыдущий шаг для правой секции аккумулятора.

Одновременно приподнимите обе половины аккумулятора и извлеките их из iPad.

Не используйте аккумулятор повторно после его извлечения — это представляет собой потенциальную опасность. Замените его на новый аккумулятор.

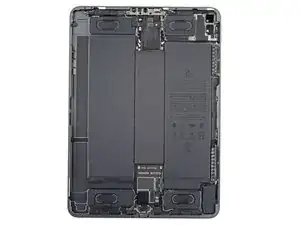

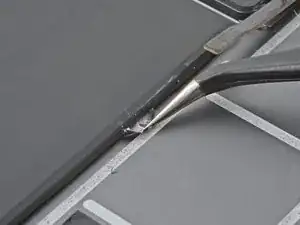

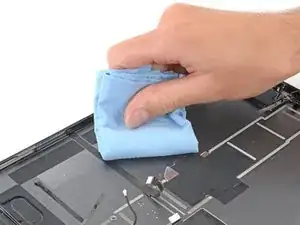

Удалите старый клей аккумулятора с корпуса пинцетом и изопропиловым спиртом высокой крепости (>90%) с безворсовой тканью при необходимости.

Если к аккумулятору не приклеены предварительно детали клеевой ленты, используйте ленту Tesa для повторного крепления аккумулятора к задней крышке.
