Замена экрана Nabi Jr

Снимите красный резиновый чехол с устройства. Он должен легко сниматься.

Поверните устройство так, чтобы экран был обращён от Вас.

Используя крестовую отвёртку Philips размером #00, удалите винты в каждом углу пластиковой крышки (всего 4 винта).

Снимите корпус устройства с помощью небольшой пластиковой лопатки.

Для этого может потребоваться некоторое усилие, не бойтесь приложить немного силы.

После ослабления задней крышки снимите её с устройства, чтобы получить доступ к внутренностям.

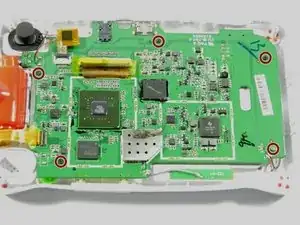

С помощью крестовой отвёртки Philips #00 удалите 5 винтов, удерживающих плату.

Отпаять серый провод от платы.

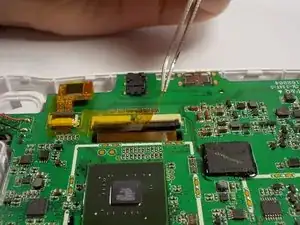

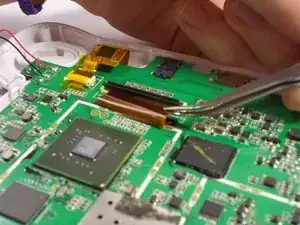

С помощью пинцета удалите всю жёлтую ленту с платы.

Жёлтая лента используется во всех местах, где присутствует плоский шлейф.

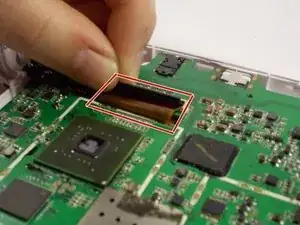

Снимите все три плоских шлейфа с платы, подняв фиксирующие защёлки.

Поднимайте чёрные фиксирующие защёлки в направлении, противоположном направлению шлейфа, чтобы снять его.

Используйте пинцет, чтобы вытащить шлейф из гнезда фиксатора.

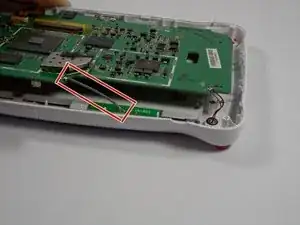

Поднимите плату, чтобы отделить её от корпуса.

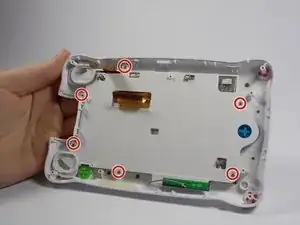

Удалите 6 винтов, которые удерживают экран на месте.

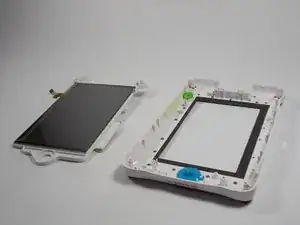

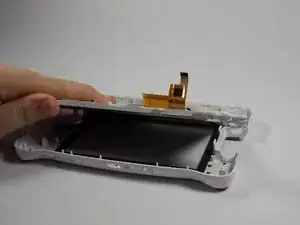

Снимите экран с передней части корпуса.

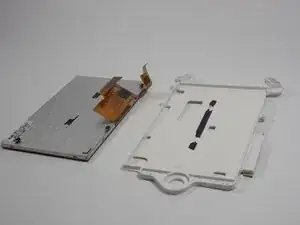

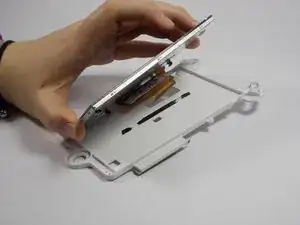

Отделите экран от пластиковой рамки.

Установите новый экран на место старого.
