Замена разъёма зарядки Acer Icona W510

Осторожно вставьте металлический лопаточный инструмент между задней крышкой и рамкой под углом, как показано.

Поверните инструмент влево, чтобы начать отделение защёлок.

Двигайтесь к углу, поддевая и поворачивая, чтобы отщёлкивать фиксаторы по ходу работы.

Вставьте медиатор, чтобы защёлки не закрылись снова, когда вы обходите угол и начинаете работать с правой стороны планшета.

Продолжайте как прежде: поддёргивайте и поворачивайте, чтобы освободить фиксаторы.

Продолжайте вдоль верхнего края как прежде

Когда доберётесь до угла, будьте осторожны, не вставляйте инструмент в пространство под символом включения. Там находится хрупкая защёлка, которую легко сломать при поддевании. (Да, я говорю из личного опыта. Не повторяйте моих ошибок.)

Отщёлкните левую сторону планшета.

Возвращаемся к нижней стороне: эта небольшая деталь сама по себе немного капризна при отщёлкивании, просто выполните ту же процедуру, что и с первой.

И наконец финишный отрезок между разъёмом клавиатуры/питания и направляющим штифтом справа — вернулись в исходную точку.

Задняя крышка снята.

Отогните ленту, фиксирующую разъём батареи.

Схватите штекер за язычки по бокам и тяните прямо из разъёма.

Отклейте заземляющую ленту от разъёма зарядки.

Используя лопаточку, приподнимите защёлку, фиксирующую гибкий кабель разъёма зарядки.

Возьмитесь за язычок гибкого кабеля и используйте его, чтобы вытащить кабель из разъёма.

Гибкий кабель слабо приклеен к рамке дисплея, поэтому используйте лопаточку, чтобы отделить его.

Удалите два винта Phillips 2.1 мм.

Осторожно переверните узел кабеля: он всё ещё приклеен к рамке тонкой полосой гибкого кабеля. Следите, чтобы не сломать эту полоску.

Отключите вибромотор от печатной платы разъёма зарядки.

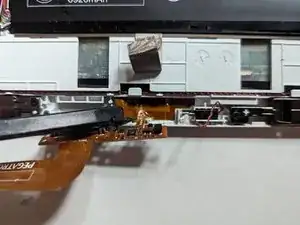

Гибкий кабель плотно прикреплён к рамке и требует аккуратного съёма. Используйте лопаточку и работайте медленно и методично, чтобы отделить его от корпуса.

Гибкий кабель теперь свободен от планшета.
