Замена аккумулятора Yoga Tab 3 Pro

Поверните планшет задней панелью вверх.

Нажмите центральную кнопку, чтобы поднять опору.

Полностью раскройте опору с помощью рук.

Перед началом ремонта обязательно выключите устройство.

Перед снятием винтов необходимо удалить клеевой слой на задней панели.

Удалите наклейку с помощью пластиковой лопатки, поддев её с одной стороны, после чего полностью снимите её пальцами.

Используйте отвёртку Phillips #0, чтобы выкрутить три винта.

Разделите две половинки, вставив лопатку в зазор между передней и задней панелями. Для выполнения этой задачи также можно использовать медиаторы.

Повторите эту процедуру на всех трёх видимых сторонах, включая две закруглённые боковые части.

Не вставляйте лопатку слишком глубоко в устройство, чтобы случайно не повредить внутренние компоненты.

Можно приложить небольшое усилие, так как половинка также зафиксирована в центральной части планшета.

Важно: с передней панели снимается задняя крышка; внутренние компоненты, включая дисплей, останутся прикреплёнными к передней панели.

Как только Вы освободите все внутренние защёлки, заднюю панель можно легко снять.

Осторожно обращайтесь с двумя боковыми и центральной кнопками, так как они отсоединятся от задней крышки. При сборке Вам нужно будет их вставить обратно.

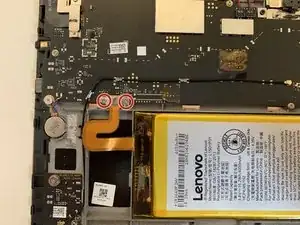

С помощью отвёртки Phillips #00 выкрутите два винта, крепящих пластину разъёма аккумулятора.

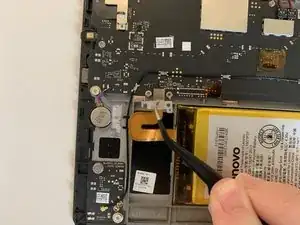

Снимите пластину с помощью пинцета.

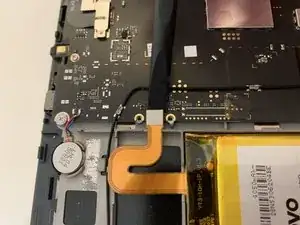

Используя плоскую часть лопатки, отсоедините аккумулятор от материнской платы.

Вытяните разъём от материнской платы.

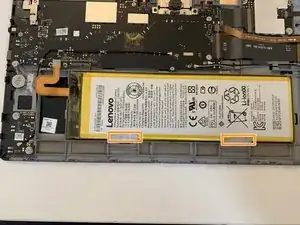

Используйте пинцет, чтобы поднять клейкие язычки.

Поднимите клейкие язычки пальцами.

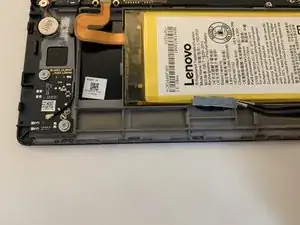

Аккуратно потяните за язычки, чтобы освободить аккумулятор от клея.

Не рвите язычки резким движением, чтобы не повредить аккумулятор.

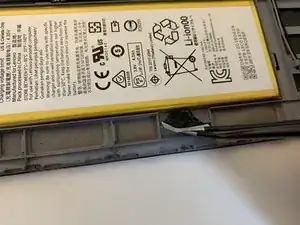

Выполните ту же процедуру со вторым клейким язычком, чтобы полностью его удалить.

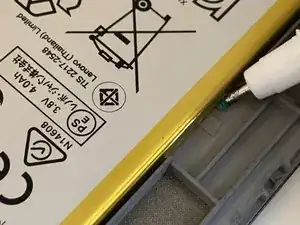

Если клейкие язычки порвались, попробуйте извлечь их с помощью пинцета с плоскими жалами или пальцами.

Никогда не прилагайте чрезмерных усилий к аккумулятору и не прокалывайте его. Это может привести к утечке химических веществ или возгоранию.

Если один или оба клейких язычка порвались, можно нанести небольшое количество изопропилового спирта (в виде раствора с концентрацией > 90%).

Нанесите спирт возле клейких язычков и подождите,

пока он не растворит клей. Затем аккуратно извлеките аккумулятор.

Избегайте попадания спирта на другие компоненты устройства.

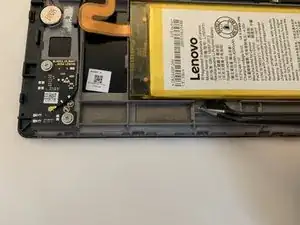

Теперь, когда двухсторонний скотч полностью удалён, аккумулятор можно легко извлечь.
