Замена разъема для наушников в планшете Lexibook Junior

Перед началом замены убедитесь, что устройство выключено, чтобы избежать поражения электрическим током.

Положите устройство экраном вниз и с помощью металлической лопатки снимите маленькие резиновые круги во всех четырех углах устройства. Винты теперь будут видны.

С помощью металлической лопатки подденьте небольшую длинную резиновую прямоугольную накладку на задней панели устройства, чтобы открыть доступ к дополнительным винтам.

Отверткой Phillips #00 выкрутите четыре винта 6.8 мм в четырех углах устройства.

Той же отверткой выкрутите три винта, которые были под резиновой накладкой. Эти винты не вынимаются полностью из устройства.

Используйте пластиковый инструмент для открытия, чтобы аккуратно оторвать заднюю панель планшета.

Используйте нейлоновую лопатку, чтобы осторожно поддеть батарею и извлечь её.

Следите, чтобы не повредить батарею или металлическую пластину в процессе; используйте только нейлоновую лопатку. Работайте медленно и аккуратно для наилучшего результата.

Используйте паяльник, чтобы безопасно отпаять батарею от материнской платы.

Для советов по пайке смотрите Руководство iFixit по пайке.

С помощью пластикового инструмента аккуратно выдавите два маленьких черно-белых переключателя в направлении ленточных шлейфов.

Медленно вытяните ленточный шлейф из разъема, чтобы освободить его.

С помощью пластикового инструмента отожмите вверх более длинную черно-белую планку, ведущую к ленточному шлейфу.

Аккуратно вытяните ленточный шлейф из разъема.

Открутите пять винтов 4 мм по периметру материнской платы отверткой Phillips PH00.

Снимите плату кнопок, открутив ещё два винта 4 мм и один винт 6.5 мм.

Отпаять контакты провода, соединяющего материнскую плату с динамиком.

О том, как паять, смотрите Руководство iFixit по пайке.

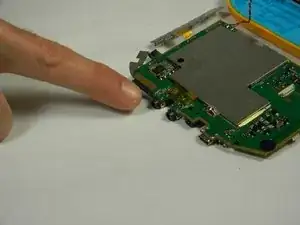

Отогните желтую пленку сверху разъема для наушников.

Отпаять контакты разъема для наушников.

О том, как паять, смотрите Руководство iFixit по пайке.
