Замена дисплея Lenovo Yoga Tablet 2 830-F
В этом руководстве пошагово показано, как снять и заменить повреждённый дисплей на вашем Lenovo Yoga Tablet 2 830-F, выполняя каждое действие аккуратно, чтобы избежать дальнейших повреждений.
Шаг 1

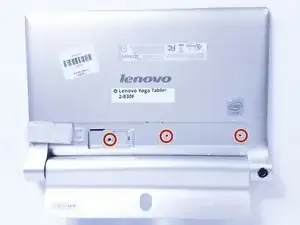

Снимите три винта на задней панели устройства крестовой отверткой Phillips #00.
Используя синий инструмент для вскрытия или лопаточку, аккуратно отведите заднюю крышку, чтобы открыть внутреннюю часть планшета.
Шаг 2

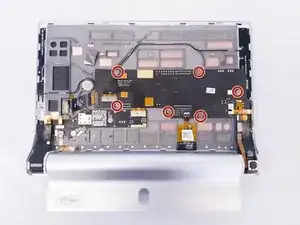

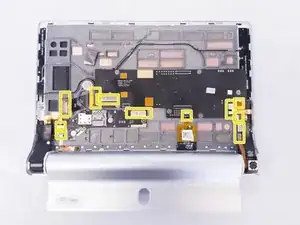

Снимите шесть винтов на тыльной стороне материнской платы крестовой отверткой Phillips #00.

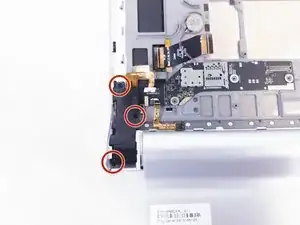

Снимите три винта на тыльной стороне дополнительной платы крестовой отверткой Phillips #00.

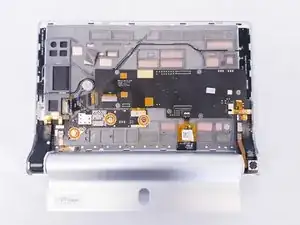

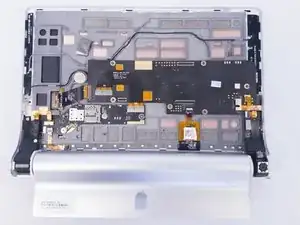

Отсоедините ленточные кабели, соединяющие платы с другими электрическими компонентами.
Некоторые ленточные кабели зафиксированы защёлками: осторожно подденьте защёлки, прежде чем выдвинуть кабели из разъёмов с контактными штырями.
Шаг 3

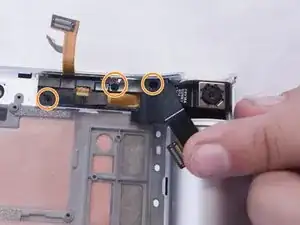

Снимите три винта длиной 2 мм с тыльной стороны модуля левого динамика крестовой отверткой Phillips #00.
Снимите три винта длиной 2 мм с тыльной стороны модуля правого динамика.

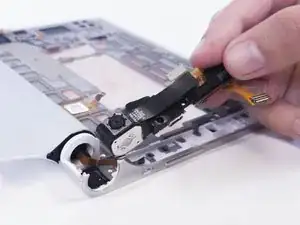

Осторожно извлеките оба модуля — левый и правый динамики.
Шаг 4

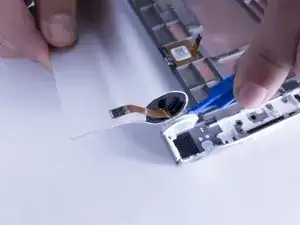

Используйте инструмент для вскрытия, чтобы поддеть отсек батареи с правой стороны задней панели.
Для этого может потребоваться значительное усилие. Если кажется, что белый пластиковый держатель может сломаться, попробуйте поддеть лопаткой под другим углом.
Не пытайтесь использовать лопатку с правой стороны устройства. Это нужно делать с левой стороны.

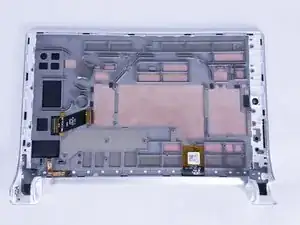

Дисплей и корпус для экрана представляют собой единый узел и приобретаются вместе.
Заключение
Отлично справились с заменой дисплея планшета! Соберите устройство в обратном порядке, убедившись, что все детали правильно выровнены и зафиксированы. Наслаждайтесь обновлённым Lenovo Yoga Tablet!
