Замена ЖК-дисплея / цифрового преобразователя LexiBook Tablet One

Сначала нужно открыть корпус. Вставьте синий пластиковый инструмент для вскрытия в место соединения двух половинок корпуса. Подденьте, пока не услышите щелчок фиксатора, затем аккуратно перемещайтесь вдоль корпуса. Продолжайте, пока передняя и задняя части корпуса полностью не разъединятся.

Следует быть особенно осторожным при вскрытии устройства, чтобы не повредить динамик или, что хуже, материнскую плату.

Фиксаторы, удерживающие корпус, находятся примерно на расстоянии 1,5 дюйма друг от друга.

Аккуратно извлеките динамик, вставив лопатку между корпусом и динамиком. Подденьте его вверх, пока он не выйдет, затем отложите в сторону.

Будьте осторожны с проводами динамика. Они могут легко отсоединиться как от динамика, так и от платы.

Используйте лопатку, чтобы многократно поддевать пространство между аккумулятором и ЖК-дисплеем. Добирайтесь вокруг аккумулятора, пока он не освободится.

Может показаться, что прикладывается чрезмерное усилие. Это нормально, поскольку клей очень прочный. Главное — не наклонять инструмент и не прокалить аккумулятор или ЖК-дисплей.

На плате аккумулятора находится очень плотная изоляция. Имеется две полоски изоленты: одна загнута за боковую сторону, другая обмотана вокруг платы. Просто снимите обе полоски.

Теперь, когда аккумулятор освобождён, а изолента удалена, провода можно свободно перемещать. Создайте себе достаточное пространство и отпаяйте соединения от материнской платы.

Как паять — официальное руководство iFixit по использованию паяльника.

Снимите изоленту с ленточных кабелей и их разъёмов.

Под изолентой могут находиться провода динамика, которые останутся приклеенными к ней. Будьте осторожны, чтобы не отсоединить их от материнской платы.

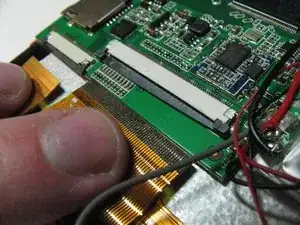

Отключите ленточные кабели ЖК-дисплея и цифрового преобразователя от материнской платы, удерживая зажимы в открытом положении и вытягивая кабели.

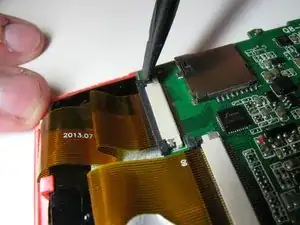

Отключите ленточный кабель камеры, удерживая зажим в открытом положении и вытягивая кабель.

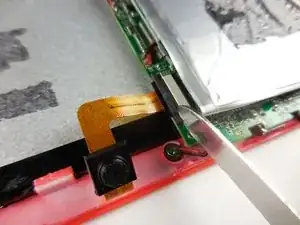

С помощью отвёртки выкрутите три винта, крепящих материнскую плату к корпусу.

Для винтов подойдёт отвёртка Phillips 3/16 дюйма.

В устройстве всего три винта, все они одинакового размера.

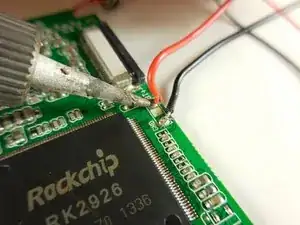

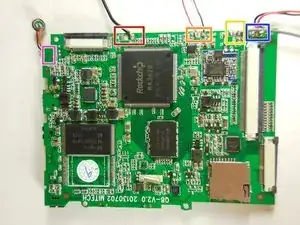

Теперь необходимо использовать паяльный комплект, чтобы отпаять соединения от материнской платы.

Провода аккумулятора (если Вы ещё не завершили это на предыдущем шаге).

Провода динамика.

Заземление.

Провода ЖК-дисплея.

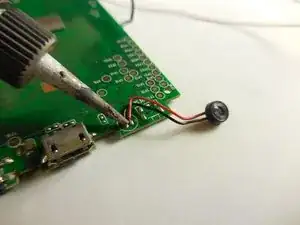

Наконец, микрофон, расположенный под платой.

Как паять — официальное руководство iFixit по использованию паяльника.

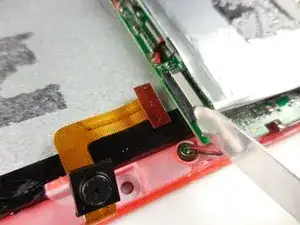

На нижнем левом углу ЖК-дисплея Вы увидите зелёную ленту заземления. Вставьте лопатку между корпусом и лентой, медленно подденьте, пока не сможете отогнуть ленту.

Не отрывайте ленту полностью.

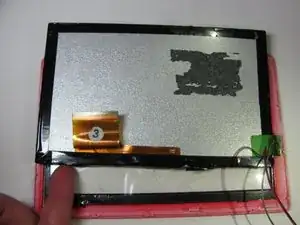

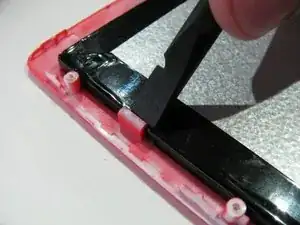

Извлеките ЖК-дисплей из защёлок с одной стороны. Сдвиньте его вбок, надавливая сбоку.

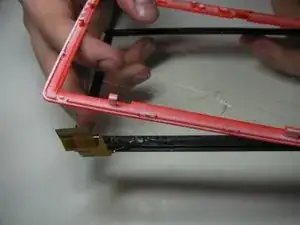

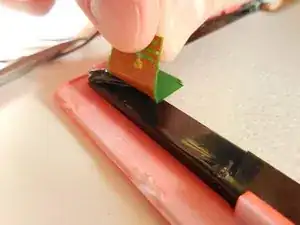

Чтобы извлечь цифровой преобразователь, просто вытолкните его из корпуса.
