Замена камеры планшета LexiBook One
В этом руководстве вы узнаете основы замены камеры в планшете LexiBook One. В данном руководстве будет включено снятие аккумулятора. Пластиковая лопатка и карандаш могут быть полезны в этом процессе.
Шаг 1

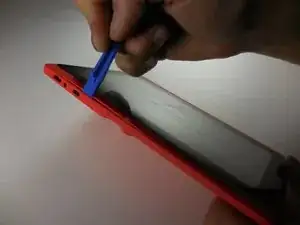

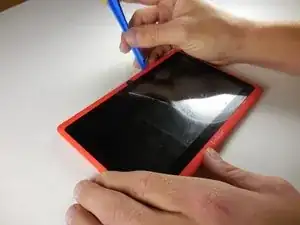

Найдите шов в корпусе. Вставьте синюю пластиковую лопатку и осторожно проведите по краям, открывая зажимы. Зажимы скрыты внутри корпуса и расположены примерно на расстоянии 3.8 см друг от друга.

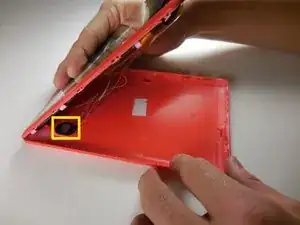

При открытии устройства будьте осторожны с проводом колонки. Лучше всего открывать устройство с правой стороны, когда камера ориентирована вверх.
Шаг 2

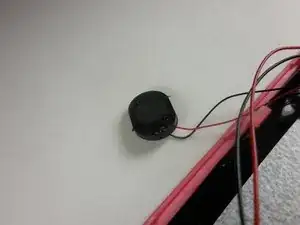

Вставьте лопатку между колонкой и корпусом. Осторожно вытащите колонку и отложите панель в сторону.
Шаг 3

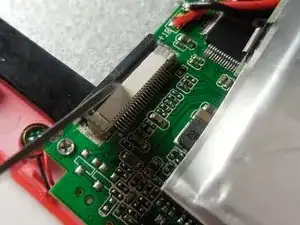

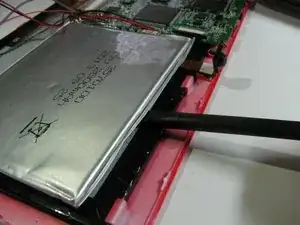

С помощью пластикового инструмента вставьте его между аккумулятором и ЖК-дисплеем. Многократно подденьте и обрабатывайте края аккумулятора, пока клей не отпустит. Вам придется приложить значительное давление, при этом, если вы будете давить горизонтально, компоненты не должны быть повреждены.
Будьте осторожны, чтобы не повредить провода и не проткнуть корпус аккумулятора при удалении клея.
Вместо пластикового инструмента можно использовать аналогичный плоский инструмент.
Шаг 4

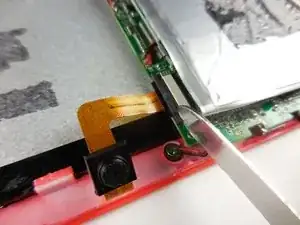

Удалите шлейф, ведущий к камере, осторожно используя плоский инструмент для открытия зажима шлейфа.

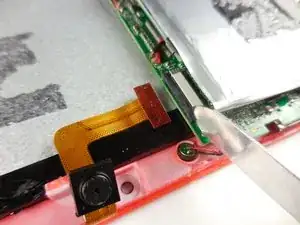

Осторожно вытащите шлейф, удерживая зажим открытым.
Шаг 5

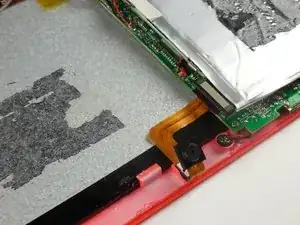

При установке новой камеры поддерживайте открытое состояние зажима и вставьте новый шлейф.
Важно, чтобы зажим не закрылся частично при установке нового шлейфа, иначе новый кабель может быть поврежден.
Когда шлейф больше не может зайти в зажим, закройте зажим.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
