Замена камеры планшета Lexibook Junior

Перед заменой убедитесь, что устройство выключено, чтобы избежать удара током.

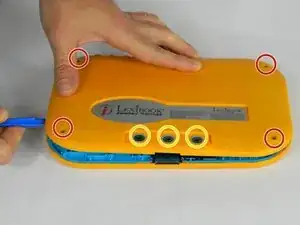

Положив устройство экраном вниз, используйте металлическую лопатку, чтобы снять маленькие резиновые круги во всех четырёх углах устройства. Теперь винты должны обнажиться.

С помощью металлической лопатки подденьте небольшую длинную резиновую прямоугольную заглушку на задней панели устройства, чтобы открыть доступ к дополнительным винтам.

С помощью отвертки Phillips #00 выкрутите четыре винта длиной 6,8 мм в четырёх углах устройства.

Той же отверткой выкрутите три винта, которые были под резиновой прямоугольной заглушкой. Эти винты не вынимаются полностью из устройства.

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять заднюю крышку планшета.

Используйте нейлоновую лопатку, чтобы аккуратно поддеть аккумулятор и извлечь его.

Убедитесь, что вы не повредите аккумулятор или металлическую пластину в процессе; используйте только нейлоновую лопатку. Действуйте терпеливо и медленно для лучшего результата.

Используйте паяльник, чтобы безопасно отсоединить аккумулятор от материнской платы.

Советы по пайке см. в Руководстве iFixit по пайке.

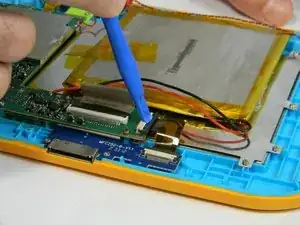

С помощью пластикового инструмента для открытия аккуратно выдавите два маленьких переключателя чёрного и белого цвета в направлении ленточных шлейфов.

Медленно вытяните ленточный шлейф из разъёма, чтобы освободить его.

Подденьте пластиковым инструментом большую чёрно‑белую планку, ведущую к ленточному шлейфу, и поднимите её вверх.

Осторожно вытяните ленточный шлейф из разъёма.

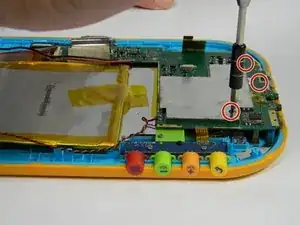

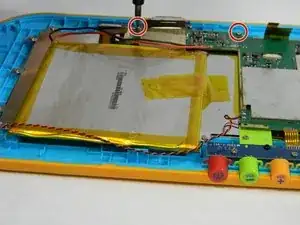

Открутите пять винтов длиной 4 мм по периметру материнской платы с помощью крестовой отвертки PH00.

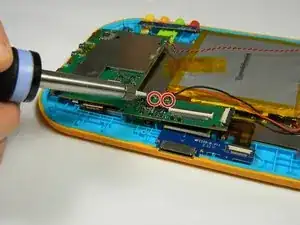

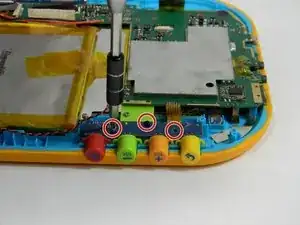

Снимите плату кнопок, открутив ещё два винта длиной 4 мм и один винт длиной 6,5 мм.

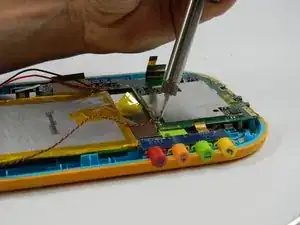

Отпаивайте соединения провода, соединяющего материнскую плату с динамиком.

Инструкции по пайке доступны в Руководстве iFixit по пайке.

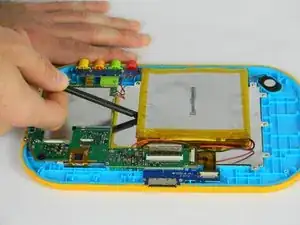

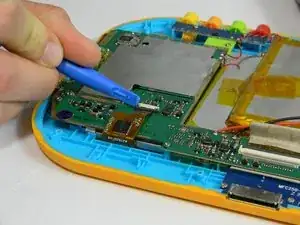

С помощью пластикового инструмента поднимите чёрно‑белый зажим, удерживающий ленточный шлейф камеры.

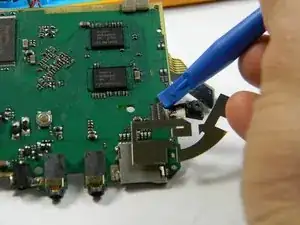

Этот чёрно‑белый зажим снимается так же, как и большой зажим на материнской плате.

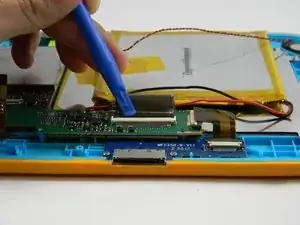

Аккуратно извлеките ленточный шлейф, соединяющий камеру с материнской платой.
