Замена разъёма зарядки планшета Lexibook Junior

Перед заменой убедитесь, что устройство выключено, чтобы избежать поражения электрическим током.

Положив устройство экраном вниз, используйте металлическую лопатку, чтобы снять маленькие резиновые кружки во всех четырёх углах устройства. Винты теперь должны быть видны.

С помощью металлической лопатки подденьте маленький длинный резиновый прямоугольник на задней панели устройства, чтобы открыть доступ к ещё одним винтам.

С помощью отвёртки Phillips #00 отвинтите четыре винта длиной 6,8 мм в четырёх углах устройства.

Той же отвёрткой отвинтите три винта, которые находились за резиновым прямоугольником. Эти винты не вынимаются полностью из устройства.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно открыть заднюю панель планшета.

Используйте нейлоновую лопатку, чтобы аккуратно поддеть аккумулятор и извлечь его.

Следите, чтобы не повредить аккумулятор или металлическую пластину в процессе, и используйте только нейлоновую лопатку. Работайте медленно и осторожно для достижения лучшего результата.

Используйте паяльник, чтобы безопасно отпаять аккумулятор от материнской платы.

Советы по пайке можно найти в Руководстве iFixit по пайке.

Используя пластиковый инструмент для вскрытия, аккуратно вытолкните два маленьких чёрно‑белых переключателя в направлении шлейфовых проводов.

Медленно вытяните шлейфовый провод из разъёма, чтобы освободить его.

Поднимите большую чёрно‑белую полосу, ведущую к шлейфу, вверх с помощью пластикового инструмента для вскрытия.

Осторожно вытяните шлейфовый провод из разъёма

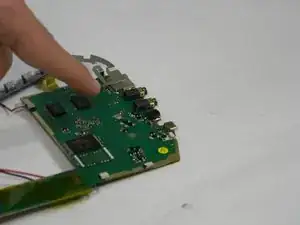

Отвинтите пять винтов длиной 4 мм по периметру материнской платы, используя крестообразную отвёртку PH00.

Снимите плату кнопок, отвинтив ещё два винта длиной 4 мм и один винт длиной 6,5 мм.

Отпаивайте соединения провода, соединяющего материнскую плату с динамиком.

Инструкции по пайке см. в Руководстве iFixit по пайке.

Отпаивайте соединения разъёма зарядки.

Инструкции по пайке см. в Руководстве iFixit по пайке
