Замена экрана NABI XD

Используйте пластиковый инструмент для открывания в верхнем левом углу шва, затем отожмите угол.

Далее проведите пластиковым инструментом вдоль боков NABI. Он будет постепенно открываться.

Есть небольшие пластиковые защёлки, которые нужно освободить. Аккуратно приложите наружное давление, пока защёлки не отпустят.

Обойдите NABI XD и отделите заднюю панель от устройства.

Поместите ногти с обеих сторон разъёма и потяните его прямо назад, отводя от держателя.

Батарея приклеена к основанию, поднимайте аккуратно.

Чтобы извлечь батарею, приподнимите её от платы.

Снимите два винта Phillips 4 мм с помощью отвёртки PH#0.

Отключите левый (L) динамик от разъёма зарядного порта, удерживая провод пинцетом по обе стороны и потянув прямо назад.

Подденьте маленький фиксирующий язычок ногтями или лопаткой, затем потяните шлейф прямо назад, чтобы снять его.

Поднимите разъём зарядки из NABI XD.

Чтобы снять отмеченные шлейфы, подденьте напреставленный язычок ногтями или лопаткой.

Используйте точные пинцеты, чтобы аккуратно вытащить шлейфы прямо из разъёмов.

Необходимо снять 4 шлейфа

Отключите камеру, подняв шлейф прямо вверх. Также аккуратно отсоедините оставшийся шлейф, приподняв его.

Чтобы отсоединить антенный провод, используйте пинцет и подденьте разъём прямо от платы.

Отключите правый динамик, схватив его штекер по бокам и потянув назад от разъёма.

Снимите четыре винта Phillips 4 мм с помощью отвёртки PH#0.

Поднимите материнскую плату от NABI XD.

Снятие правого (R) динамика:

Удалите один винт Phillips 4 мм.

Используйте металлическую лопатку, чтобы отделить динамик от рамы.

Динамик приклеен к NABI XD, потребуется некоторое усилие для отделения.

Снимите левый (L) провод динамика с рамы, потянув его в сторону и вверх.

Провод в этом шаге подключён к разъёму зарядки. Его снятие показано подробно в шаге 6.

Снятие левого (L) динамика:

Удалите два винта Phillips 4 мм.

Используйте металлическую лопатку, чтобы отделить динамик от рамы.

Шлейфы приклеены к раме, поэтому аккуратно поднимайте их, не рвя.

Небольшим усилием приподнимите отмеченные провода и шлейфы с рамы, потянув в направлении стрелок и вверх.

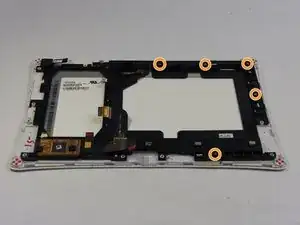

Удалите пять винтов Phillips 4 мм из рамы.

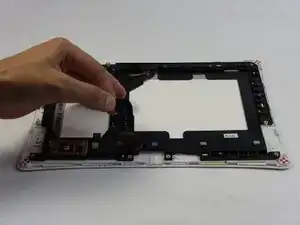

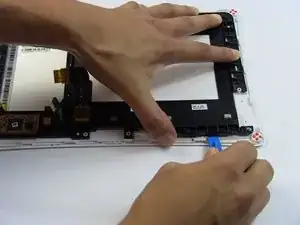

Используйте пластиковые инструменты для открытия, чтобы приподнять раму.

Шлейфы необходимо распутать от рамы во время её подъёма.

Не отрывайте раму рывком от NABI XD — она соединена шлейфом. Поднимайте аккуратно.

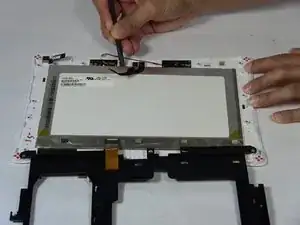

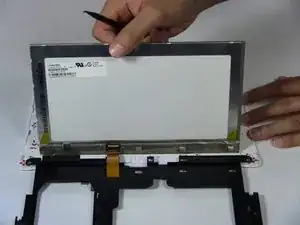

Поднимите экран с помощью чёрной лопатки.

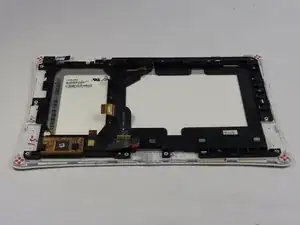

Медленно поднимите рамку и отложите её в сторону.
