Замена динамиков Aoson R103
В этом руководстве выполняется замена динамиков Aoson R103, что потребует пайки. Это руководство можно использовать для исправления искажённого или повреждённого звука и вам потребуется разобрать устройство и восстановить электрические соединения.
Обязательно отключите питание от аккумулятора, чтобы избежать повреждения устройства или травмы от электрического удара. Будьте осторожны при пайке, чтобы не повредить другие компоненты.
Шаг 1
Выключите устройство, нажав кнопку питания.
С помощью ногтей или инструмента для вскрытия отделите заднюю панель устройства. Для этого может потребоваться некоторый усилий, так как панели соединены защелками.
Будьте осторожны и не уроните устройство при отделении, так как это может привести к постоянному повреждению.
Это открывает материнскую плату устройства.
Шаг 2
Используйте пальцы, чтобы освободить шлейф от разъёма, а затем вытяните шлейф из разъёма.
Этот шлейф соединяет кнопку питания и предотвращает включение устройства.
Шаг 3

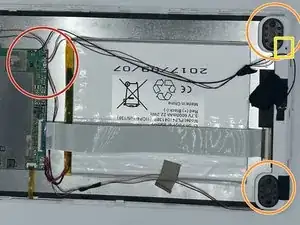

Это соединения материнской платы с динамиком, которые понадобятся позже.
Это два динамика, которые крепятся к пластиковому элементу с помощью винта.

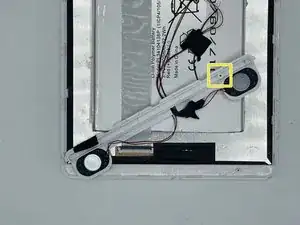

Удалите винт Philips #00 длиной 4.0 мм, где пластик отсоединяется.
Будьте осторожны и не сместите провода, находящиеся за пластиковым элементом, когда снимаете пластик.
Шаг 4

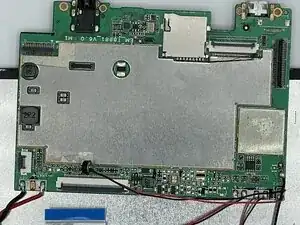

В коробке находятся четыре (4) соединения для пайки для двух динамиков. Удалите старые динамики и паять новые динамики на их место.
Убедитесь, что правильно подключаете динамик к его положительной или отрицательной клемме. Неправильное подключение может искажать звук или повредить динамики.
Пайка выполняется на листе бумаги, где вы можете маркировать каждую клемму красным маркером для положительных клемм и черным маркером для отрицательных клемм для левого или правого динамика.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
