Замена разъема для наушников Contixo V8

Планшеты

Если ваши наушники не работают с Contixo V8 (номер модели V8X), обязательно устраните неполадки перед тем, как решать заменить разъем для наушников; если вы определили, что проблема в разъеме, вы можете следовать этому руководству для получения информации о том, как его заменить.

Вам понадобятся два пластиковых инструмента для открывания от iFixit, отвертка Phillips размера #000 и паяльник или паяльная станция с маленьким носиком. Пожалуйста, посмотрите это руководство для получения информации о пайке и распайке соединений в вашем устройстве. Полезным, но необязательным будет пластиковый лопатка; инструменты для открывания iFixit могут выполнить эту задачу. Вы также можете рассмотреть возможность использования антистатического браслета и антистатического коврика, чтобы защитить себя от случайных электрических зарядов во время работы с вашим устройством; смотрите это руководство для информации о том, как использовать эти предметы.

Шаг 1

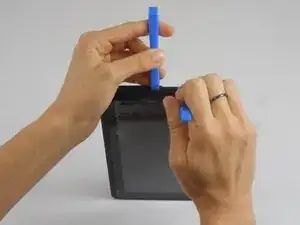

Найдите край планшета, где передняя панель встречается с боковыми сторонами. Используйте пластиковые инструменты для открытия, чтобы разъединить панели.

Задняя и передняя части устройства могут быть снова присоединены, совместив их и надавив по краям. Убедитесь, что вы сделали это по всему периметру устройства для обеспечения правильного соединения. Вы услышите щелчок; это нормально, так как пластик возвращается на место.

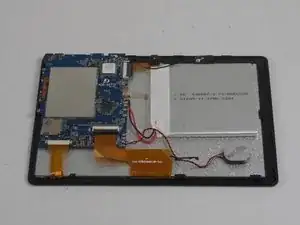

Поднимите лицевую панель планшета.

Шаг 2

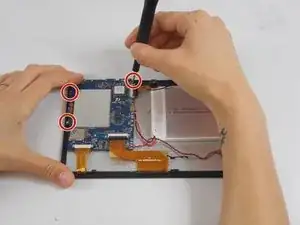

Удалите три винта размером 1.4 мм с материнской платы с помощью отвертки Phillips размера #000.

Шаг 3

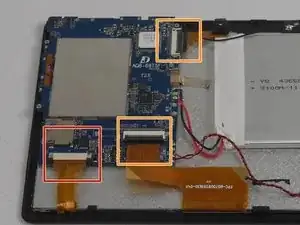

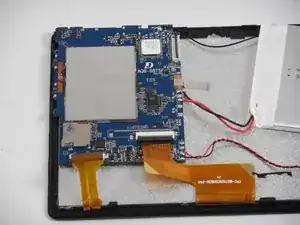

Кабель, помеченный красным, зафиксирован двумя темными фиксирующими язычками; оттяните их по направлению к краю планшета. Аккуратно снимите кабель, как только язычки будут в открытом положении.

Этот кабель необходимо снова подключить, вставив его конец в порт с умеренным усилием (чтобы обеспечить правильное соединение), а затем задвинув оба темных фиксирующих язычка обратно на кремовый порт.

Кабели, помеченные оранжевым, называются кабелями с нулевым усилием вставки (ZIF). Чтобы удалить соединение, поднимите темный язычок и аккуратно потяните за ленту.

Кабели ZIF должны быть подключены, вставляя кабель на место (без усилий, как подразумевает название) и задвигая темный фиксирующий язычок обратно. Пожалуйста, смотрите это руководство, если у вас возникают проблемы с повторным подключением кабелей ZIF.

Шаг 4

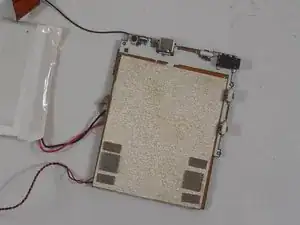

Поднимите материнскую плату от основания и перев
