Разборка экрана APEX AP-GS918

Для начала найдите два винта Phillips #00 длиной 4.9 мм в верхних углах корпуса и снимите их.

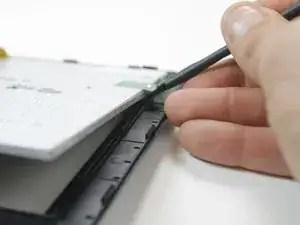

Вставьте пластиковый инструмент для открытия в шов между экраном и пластиковым корпусом.

Начните отделять нижнюю часть корпуса от экрана, аккуратно проводя по всему краю корпуса и медленно раздвигая его.

Будьте осторожны при отделении крышек, так как провода, соединяющие динамик с материнской платой, очень короткие.

Осторожно разместите нижнюю крышку рядом с корпусом экрана. Кнопки питания/динамика должны быть видны в углу крышки. Снимите кнопки пинцетом.

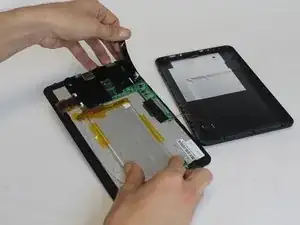

Начните снимать чёрную ленту, закрывающую материнскую плату внутри планшета.

Потребуется пропаять две контактные точки, соединяющие аккумулятор с материнской платой.

Убедитесь, что у паяльника достаточно времени на разогрев (не менее 5–8 минут или больше). В противном случае припой не расплавится.

Прикоснитесь горячим жалом к контактным точкам и аккуратно потяните за провода, чтобы ослабить их от припоя. Они должны легко отделиться.

Не прикасайтесь к контактным точкам после их выпаивания, так как они в течение короткого времени останутся очень горячими.

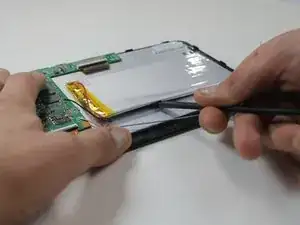

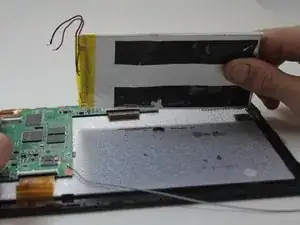

Используя чёрную нейлоновую лопатку, подденьте аккумулятор и начните отделять его от остальной части планшета.

Лента, удерживающая аккумулятор в планшете, держит очень крепко, поэтому приготовьтесь к сопротивлению.

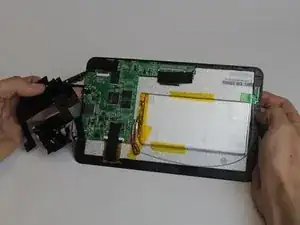

Материнскую плату необходимо снять, чтобы получить доступ к экрану.

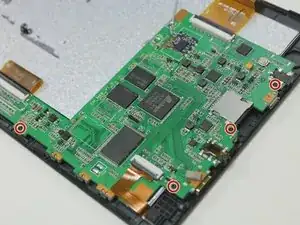

Чтобы снять материнскую плату, сначала открутите четыре винта Phillips #00 длиной 4.9 мм.

Чтобы завершить снятие материнской платы, разъедините два плоских кабеля, удерживающих экран.

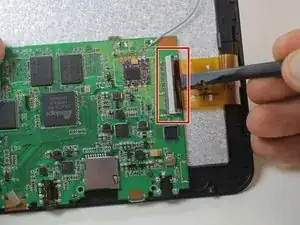

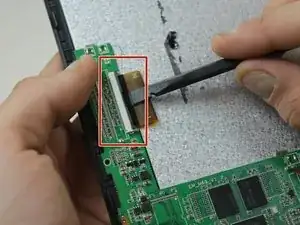

Используйте чёрную нейлоновую лопатку, чтобы поднять серые защёлки на белых разъёмах на 90°.

Теперь можно вынуть плоские кабели из гнёзд и поднять материнскую плату из устройства.

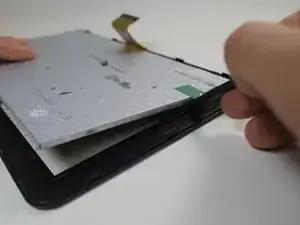

После снятия материнской платы используйте чёрную нейлоновую лопатку, чтобы выдавить экран из крепления, удерживающего его в передней части корпуса.

Разделите тонкий пластиковый кожух экрана, и вы сможете удалить повреждённый экран.
