Замена задней панели планшета Apex 7
В этом руководстве показано, как открыть заднюю панель. Это позволит пользователю получить доступ к компонентам устройства и является необходимым для большинства замен и ремонтов планшета Apex 7.
Шаг 1

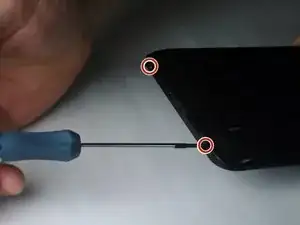

Открутите два винта Phillips #00 длиной 2.70 мм на стороне планшета, где находятся кнопки и разъем для наушников (нижняя сторона при удерживании в вертикальном положении).
Шаг 2
ВНИМАНИЕ: При снятии задней панели планшета будьте осторожны в районе динамика. Он расположен в правом нижнем углу, если смотреть на заднюю панель планшета. Есть два провода внутри, которые соединяют заднюю панель планшета с самим устройством, и это соединение может быть разорвано, если задняя панель будет потянута без осторожности.
Это соединение показано красным цветом на фотографиях.
Шаг 3

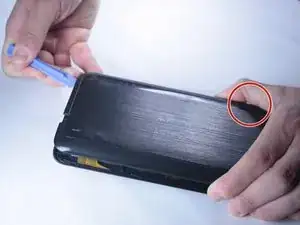

Вставьте пластиковый инструмент для открытия между краем задней панели и верхним краем устройства.

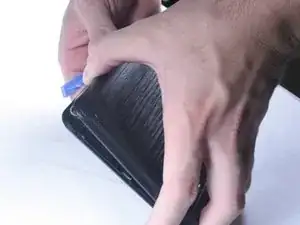

Проводите пластиковым инструментом вдоль сторон планшета, удерживая его в щели между планшетом и задней панелью, чтобы создать отверстие.
Шаг 4
Нажмите рукой, чтобы медленно снять заднюю панель, проявляя повышенную осторожность в районе соединения динамика.
Шаг 5

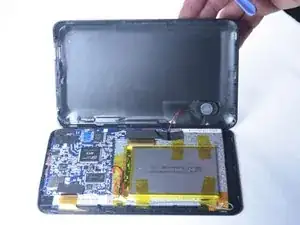

Теперь задняя панель должна быть отсоединена от устройства. Это предоставляет доступ к компонентам устройства для ремонта и замены частей планшета.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
