Замена аккумулятора планшета Apex Tablet 7

Открутите два винта длиной 2,70 мм с крестообразным шлицем Phillips #00, расположенные на стороне планшета с кнопками и разъёмом для наушников (нижняя сторона при вертикальном положении).

ОСТОРОЖНО: При снятии задней панели планшета будьте особенно аккуратны в районе динамика. Он расположен в правом нижнем углу при взгляде на заднюю сторону планшета. Внутри находятся два провода, соединяющих заднюю панель с основным устройством, и это соединение может быть повреждено, если снимать панель без осторожности.

Это соединение выделено красным цветом на изображениях.

Вставьте пластиковую раздвижную лопатку между краем задней панели и верхним краем корпуса устройства.

Перемещайте пластиковую лопатку вдоль боковых сторон планшета, удерживая её в зазоре между планшетом и задней панелью, чтобы увеличить разрыв.

Нажмите рукой, чтобы аккуратно снять заднюю панель, особенно осторожно обращаясь с соединением динамика.

Теперь задняя панель должна быть отсоединена от устройства. Это даёт доступ к компонентам для ремонта и замены деталей планшета.

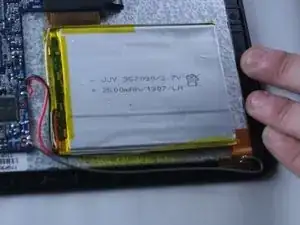

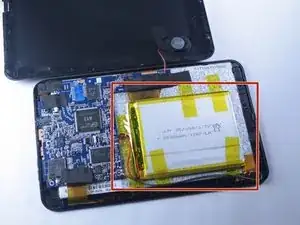

Найдите аккумулятор и провода, подключённые к нему

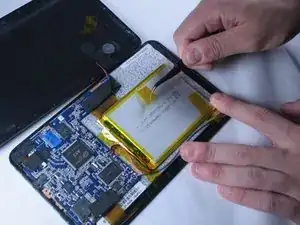

Используя пинцет или пальцы, начните удалять жёлкую ленту, которая крепит аккумулятор к устройству.

Аккумулятор очень хрупкий, поэтому этот процесс может привести к повреждению старого аккумулятора при удалении. Будьте особенно осторожны, если требуется сохранить старый аккумулятор целым.

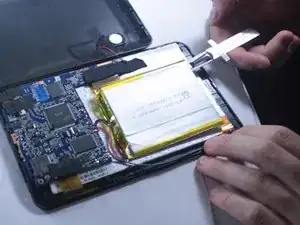

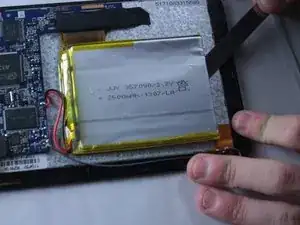

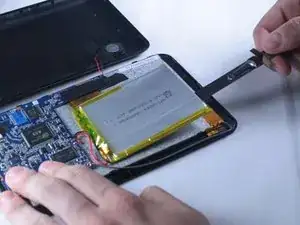

Аккумулятор прикреплён к задней части устройства клеевым слоем под ним. Для медленного отделения аккумулятора от клея используйте линейку или лопатку.

Следите за тем, чтобы не согнуть и не проколоть аккумулятор, так как это может вызвать возгорание.

Теперь аккумулятор должен свободно подниматься с устройства.

Теперь необходимо отключить красный и чёрный провода, соединяющие аккумулятор с печатной платой.

Это можно сделать, распаяв концы проводов с помощью нагретого жала паяльника.

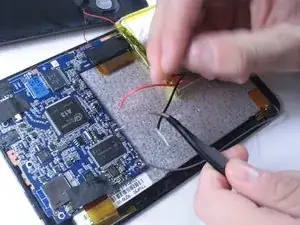

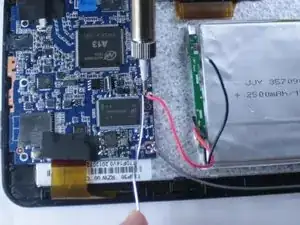

Нагревайте припой, удерживающий каждый из чёрных и красных проводов на печатной плате, одновременно аккуратно потягивая за провод пинцетом. Когда припой достаточно разогреется, провод легко отделится от соединения.

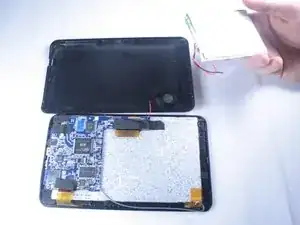

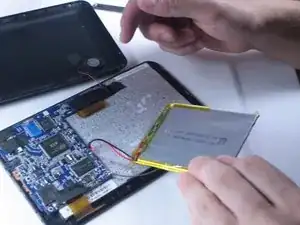

После отключения поднимите старый аккумулятор с устройства и удалите его.

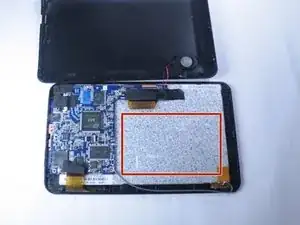

Теперь в освободившееся место можно установить новый аккумулятор.

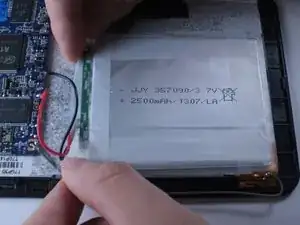

Возьмите новый аккумулятор.

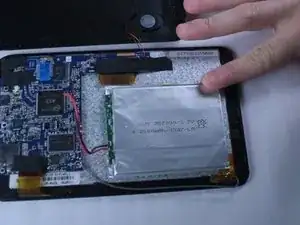

Поместите его в центральную часть устройства туда, где находился старый аккумулятор.

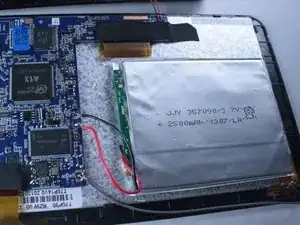

Найдите красный и чёрный провода, идущие от аккумулятора. Теперь необходимо припаять их концы обратно к печатной плате в те места, где вы удалили старые соединения.

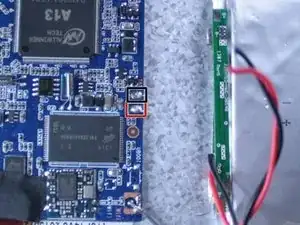

Красный провод подключается к плюсу (+), а чёрный — к минусу (-), как показано на изображении.

Поместите конец красного провода на плюсовой контакт. Удерживайте припой так, чтобы он касался контакта и конца провода, и нагревайте паяльником до тех пор, пока они не сплавятся и не появится небольшое количество дыма.

Повторите процедуру с концом чёрного провода и минусовым контактом.

Теперь аккумулятор припаян к планшету.

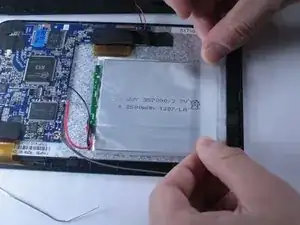

Наконец, закрепите аккумулятор на месте с помощью термостойкой ленты. Поместите аккумулятор по центру и приклейте полоски ленты так, чтобы он надёжно зафиксировался на устройстве.

Теперь аккумулятор подключён и закреплён в планшете
