Замена аккумулятора Apex TM772

Начните с того, что вставьте пластиковый инструмент для открытия в зазор между задней и передней крышками и аккуратно подденьте заднюю крышку от передней.

Продолжайте поддевать корпус вдоль зазора.

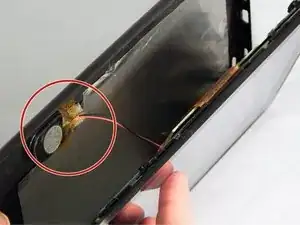

Внутренний динамик приклеен к внутренней стороне задней крышки. Два провода соединяют динамик с платой и могут быть повреждены при неосторожном обращении. Как только корпус открыт, динамик можно удалить из задней крышки, убрав скотч, удерживающий динамик, с помощью пинцета или пальцев.

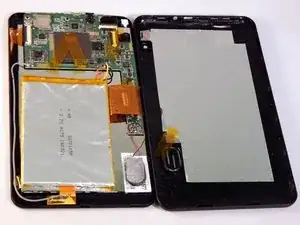

Теперь задняя панель должна быть отсоединена от устройства. Это обеспечивает доступ к компонентам устройства для ремонта и замены частей планшета.

Не используйте металлические инструменты для удаления аккумулятора, так как аккумулятор мягкий и гибкий. Будьте осторожны, чтобы не повредить аккумулятор, если он должен остаться целым. Используйте пластиковую карточку или нейлоновый инструмент, чтобы отделить аккумулятор от клея.

С помощью пинцета или ваших пальцев удалите желтую ленту с аккумулятора.

Аккуратно отделите аккумулятор от корпуса, используя пластиковую карточку или нейлоновый инструмент, стесняя инструмент под аккумулятором для ослабления клея.

Для инструкций по пайке обратитесь к Руководству по пайке iFixit

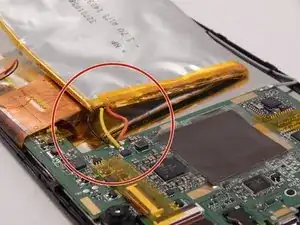

Чтобы удалить аккумулятор, найдите места пайки, где соединяются три провода. Отпаяйте эти соединения от материнской платы.

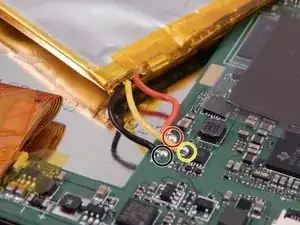

Припаяйте соединение красного провода к положительному (+) контакту слева

Припаяйте соединение желтого провода к центральному контакту, который немного выше положительного (+) и отрицательного (-) контактов. Это земля.

Припаяйте соединение черного провода к отрицательному (-) контакту справа.
