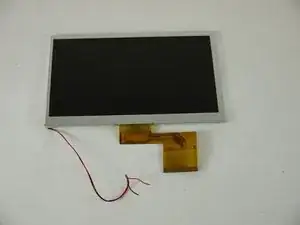

Замена ЖК-экрана Alldaymall A88X

Используя пластиковый инструмент для вскрытия, аккуратно разъедините корпус устройства. Продвигайтесь по всему периметру устройства и аккуратно разместите две панели рядом друг с другом.

После разделения панелей обращайте внимание на динамик на задней панели, так как его провод достаточно короткий.

При разделении панелей следите за кнопкой питания и клавишей регулировки громкости, так как они могут выпасть.

Схватите динамик за боковые стороны пальцами или пинцетом и медленно начните вытаскивать его из задней панели.

При снятии динамика следите, чтобы никаким образом не отсоединять провода.

После снятия динамика отложите заднюю панель в сторону.

Аккуратно отделите провод динамика от ленты и продолжите снимать ленту, поднимая её вверх.

Снимаемая лента закрывает несколько разъёмов на материнской плате. Будьте особо осторожны, чтобы не перерезать ни один из них.

Используя пинцет, начинайте отделять ленту вниз от задней панели.

Оттяните ленту от пучка проводов, расположенного под ней.

Изолируйте провод, идущий от динамика к материнской плате.

Отпаять провода динамика от материнской платы.

Используя нейлоновую лопатку, медленно поднимайте аккумулятор, отделяя его от панели под ним.

После отделения аккумулятора от панели положите его лицевой стороной вниз поверх самого планшета.

Во время снятия следите за проводами аккумулятора и убедитесь, что они не перерезаны.

Отпаять провода, соединяющие аккумулятор с материнской платой.

Используя пинцет, начните отдирать ленту, закрывающую ленточный кабель на материнской плате.

Используя пинцет, начните снимать антенну с металлической панели.

Продолжайте работу, пока антенна полностью не будет удалена.

Будьте осторожны, чтобы не деформировать антенну и не оборвать её соединение.

Используя пинцет, снимите ленту, фиксирующую камеры к задней панели.

Используя пластиковый инструмент для вскрытия, приподнимите язычок в разъёме ленточного кабеля.

Используя пинцет, снимите модуль камеры из его посадочного места и разъёмов.

Используйте пластиковый инструмент для вскрытия, чтобы вытащить чёрные фиксаторы по обе стороны разъёма ленточного кабеля.

Используя пинцет, извлеките ленточный кабель из разъёма.

Теперь на левом ленточном кабеле используйте пластиковый инструмент для вскрытия, чтобы вытащить чёрные фиксаторы по обе стороны разъёма ленточного кабеля.

Используя пинцет, извлеките ленточный кабель из разъёма.

Отпаять провода, соединяющие подсветку с материнской платой.

Используя биту PH0, отвинтите три 3 мм винта, крепящие материнскую плату к задней панели.

Аккуратно приподнимите материнскую плату из её посадочного места.

Осторожно отожмите крепления, удерживающие сенсорный датчик на ЖК-экране.

Не сгибайте сенсорный датчик слишком сильно, так как он может треснуть.

Отложите сенсор касания в сторону.
