Замена кнопки регулировки громкости планшета Apex Tablet 7

Открутите два винта Phillips #00 длиной 2,70 мм на стороне планшета, где находятся кнопки и разъём для наушников (нижняя сторона при вертикальном удержании).

ВНИМАНИЕ: При снятии задней панели планшета соблюдайте осторожность возле динамика. Он расположен в нижнем правом углу при взгляде на заднюю панель. Внутри находятся две проволоки, соединяющие заднюю панель с самим устройством, и это соединение может быть оборвано, если снимать панель неаккуратно.

Это соединение показано красным на фотографиях.

Сдвиньте пластиковый инструмент для вскрытия между краем задней панели и верхним краем устройства.

Проводите пластиковым инструментом вдоль боков планшета, удерживая его в зазоре между планшетом и задней панелью, чтобы образовать отверстие.

Надавите рукой, чтобы медленно отщёлкнуть заднюю панель, проявляя дополнительную осторожность возле соединения динамика.

Теперь задняя панель должна быть отсоединена от устройства. Это даёт доступ к компонентам устройства для ремонта и замены деталей планшета.

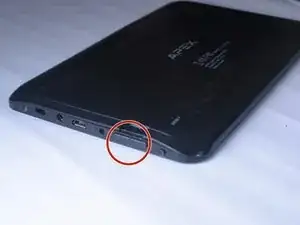

Кнопка громкости расположена, как показано на изображении.

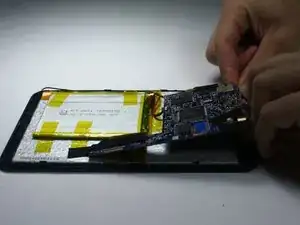

Со снятой задней крышкой открутите каждый из трёх винтов Phillips #00 длиной 2,70 мм, фиксирующих плату.

ПРИМЕЧАНИЕ: самый левый винт может быть скрыт под чёрной клейкой лентой, поэтому возможно потребуется сначала приподнять угол ленты, чтобы открыть доступ.

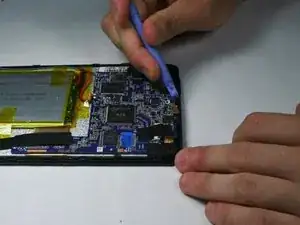

После того как винты вынуты, используйте пластиковый инструмент для вскрытия, чтобы аккуратно надавить на край платы у края планшета. Это выведет из гнёзд по краю планшета головки компонентов, оставив плату свободной внутри.

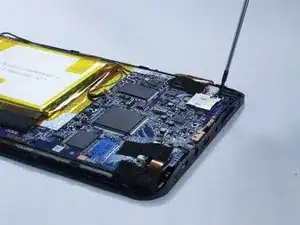

Используя пластиковый инструмент для вскрытия, аккуратно поднимите свободную плату вверх и отведите её от задней панели планшета.

Аккуратно приподнимите плату. Кнопка громкости теперь будет свободно расположена в своём гнезде и может либо уже выпасть, либо оставаться на месте.

Это происходит потому, что кнопка слабо сидит в гнезде и удерживается краем платы.

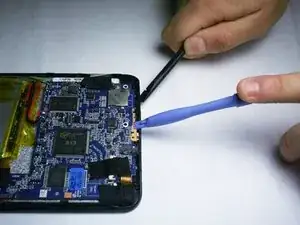

Если кнопка не выпала сама, поднимите плату одним инструментом, одновременно аккуратно нажимая внутрь на кнопку громкости другим инструментом, чтобы высвободить её.

Кнопка упадёт под плату.

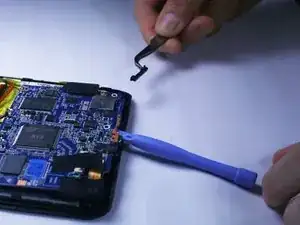

Удерживайте плату поддевом и извлеките свободную кнопку пинцетом.
