Замена ЖК-экрана и сенсора касания Alldaymall A88X

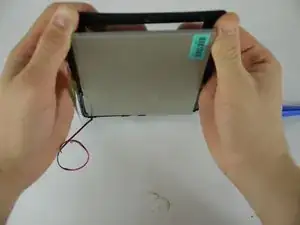

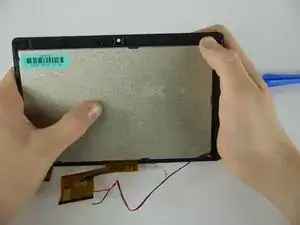

Используя пластиковый инструмент для вскрытия, осторожно разъедините корпус устройства. Обойдите весь периметр устройства и аккуратно расположите обе панели рядом друг с другом.

После разделения панелей будьте внимательны к динамику на задней панели — его провод довольно короткий.

При разделении панелей следите за кнопкой питания и регулятором громкости, они могут выскочить из посадочных мест.

Возьмите динамик за боковые стороны пальцами или пинцетом и медленно начните извлекать его из задней панели.

При снятии динамика убедитесь, что вы никоим образом не отсоединили провода.

После извлечения динамика отложите заднюю панель в сторону.

Аккуратно отделите провод динамика от ленты и продолжите отдирать ленту вверх.

Снимаемая лента закрывает несколько соединений на плате. Будьте особенно осторожны, чтобы не пересечь ни одно из них.

Используя пинцет, начните отделять ленту вниз от задней панели.

Оттяните ленту от пучка проводов под ней.

Изолируйте провод, идущий от динамика к плате.

Отпаивайте провода динамика от платы.

Используя нейлоновую лопатку, медленно продвигайтесь под батарею, отделяя её от панели снизу.

После отделения батареи от панели положите её лицевой стороной вниз на сам планшет.

В течение всего процесса удаления следите за проводами батареи и не допускайте их разрыва.

Отпаивайте провода, соединяющие батарею с платой.

Пинцетом начните снимать ленту, закрывающую ленточный кабель на плате.

Пинцетом начните отрывать антенну от металлической панели.

Продвигайтесь вниз, пока антенна полностью не будет удалена.

Осторожно, не деформируйте антенну и не перережьте её соединение.

Пинцетом снимите ленту, фиксирующую камеры к задней панели.

Пластиковым инструментом для вскрытия поднимите защёлку разъёма ленточного кабеля.

Пинцетом извлеките модуль камеры из его посадочного места и разъёмов.

Используйте пластиковый инструмент для вскрытия, чтобы вытащить чёрные фиксаторы по обеим сторонам разъёма ленточного кабеля.

Пинцетом извлеките ленточный кабель из разъёма.

Теперь на левом ленточном кабеле используйте пластиковый инструмент для вскрытия, чтобы вытащить чёрные фиксаторы по обеим сторонам разъёма ленточного кабеля.

Пинцетом извлеките ленточный кабель из разъёма.

Отпаивайте провода, соединяющие подсветку с платой.

Отвинтите три винта 3 мм, фиксирующие плату к задней панели, используя биту PH0.

Осторожно приподнимите плату из её посадочного места.

Осторожно подденьте скобы, удерживающие сенсор касания на ЖК-экране.

Не сгибайте сенсор касания слишком сильно — он может треснуть.
