Замена материнской платы Alldaymall A88X

С помощью пластикового инструмента для вскрытия аккуратно подденьте корпус устройства. Продвигайтесь по всему периметру корпуса и осторожно разместите обе панели рядом друг с другом.

После разделения панелей следите за динамиком на задней панели — провод у него довольно короткий.

При разъединении панелей следите за кнопкой питания и регулятором громкости, они могут выпасть.

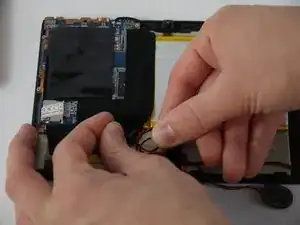

Захватите динамик за боковые стороны пальцами или пинцетом и медленно начните извлекать его из задней панели.

При снятии динамика следите, чтобы провода ни в коем случае не отсоединились.

После снятия динамика отложите заднюю панель в сторону.

Осторожно отделите провод динамика от ленты и продолжите отклеивать ленту вверх.

Удаляемая лента закрывает несколько разъёмов на материнской плате. Будьте особенно осторожны, чтобы не перерезать ни один из них.

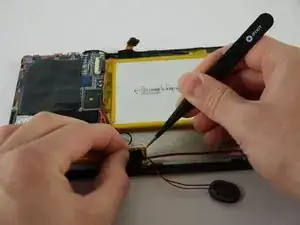

С помощью пинцета отделяйте ленту вниз от задней панели.

Оттяните ленту от пучка проводов под ней.

Изолируйте провод, идущий от динамика к материнской плате.

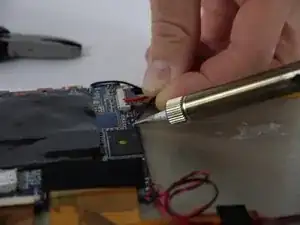

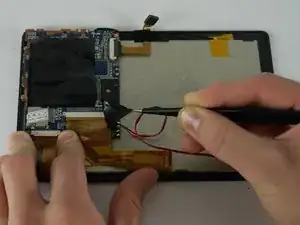

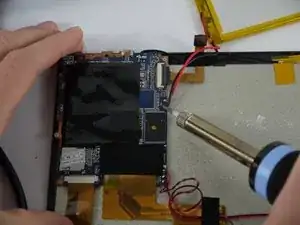

Отпаивайте провода динамика от материнской платы.

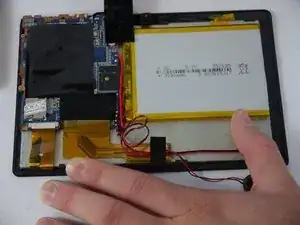

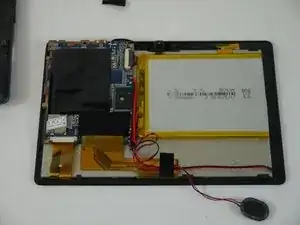

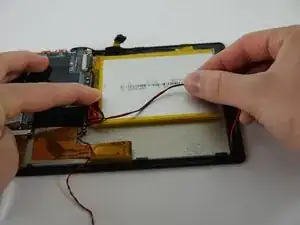

С помощью нейлоновой лопатки аккуратно просуньте её под аккумулятор и отделите аккумулятор от панели под ним.

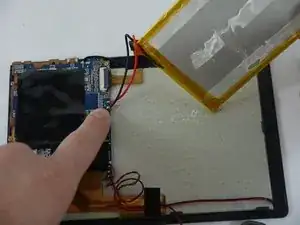

После отделения аккумулятора от панели поместите его лицевой стороной вниз на сам планшет.

Во время снятия следите за проводами аккумулятора и не допускайте их разрыва.

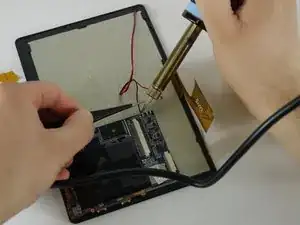

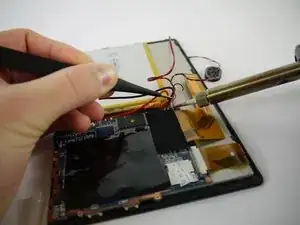

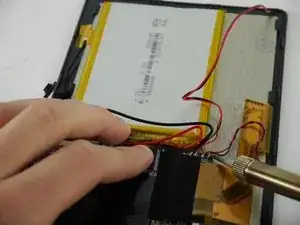

Отпаивайте провода, соединяющие аккумулятор с материнской платой.

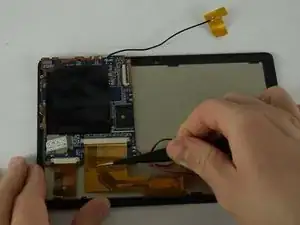

С помощью пинцета начните отклеивать ленту, покрывающую шлейфовый кабель на материнской плате.

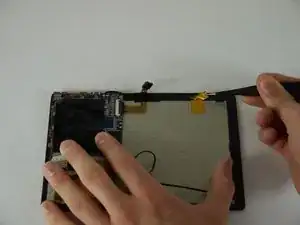

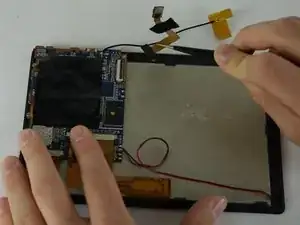

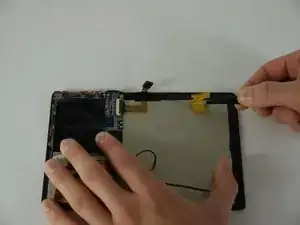

С помощью пинцета начните отклеивать антенну от металлической панели.

Продолжайте, пока антенна полностью не будет удалена.

Будьте осторожны, не деформируйте антенну и не оборвите её соединение.

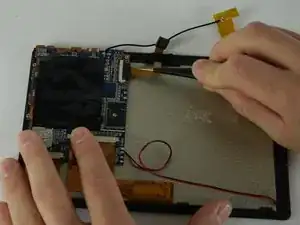

С помощью пинцета снимите ленту, фиксирующую камеры к задней панели.

С помощью пластикового инструмента для вскрытия поднимите язычок в разъёме шлейфового кабеля.

С помощью пинцета извлеките модуль камеры из его посадочного места и разъёмов.

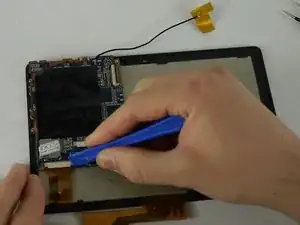

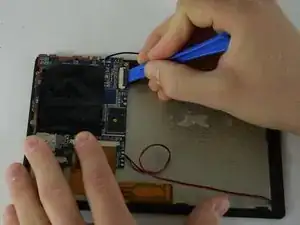

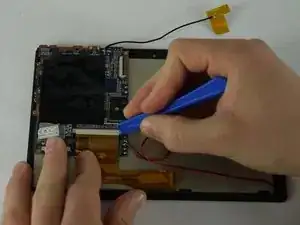

Используйте пластиковый инструмент для вскрытия, чтобы вытащить чёрные фиксаторы по обеим сторонам разъёма шлейфового кабеля.

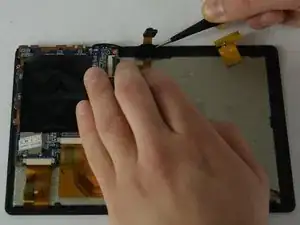

С помощью пинцета извлеките шлейфовый кабель из его разъёма.

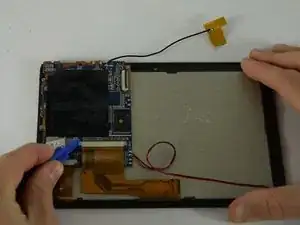

Теперь на левом шлейфовом кабеле с помощью пластикового инструмента для вскрытия вытащите чёрные фиксаторы по обеим сторонам разъёма шлейфового кабеля.

С помощью пинцета извлеките шлейфовый кабель из его разъёма.

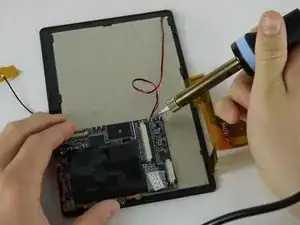

Отпаивайте провода, соединяющие подсветку с материнской платой.

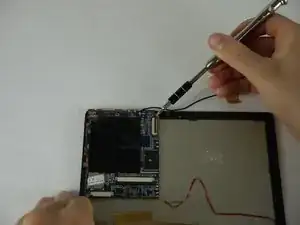

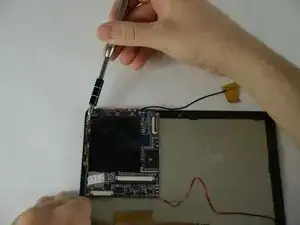

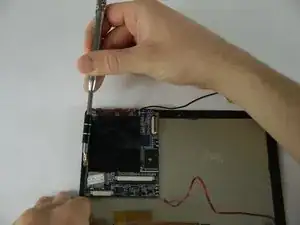

С помощью насадки PH0 открутите три винта длиной 3 мм, закрепляющие материнскую плату на задней панели.

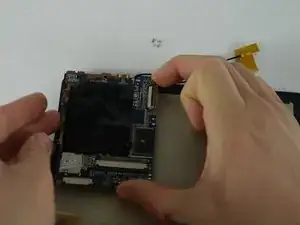

Осторожно поднимите материнскую плату из её посадочного места.
